4사분면 양극 전압 변동 시뮬레이터

LIS-APS 시리즈 4사분면 양극 전압 변동 시뮬레이터는 양방향 에너지 흐름을 지원하는 고정밀 전원 공급 장치 시뮬레이션 장치입니다. 양극 및 음극 전압과 전류 출력 간의 원활한 전환을 통해 동적 전압 변화, 과도 펄스 및 극성 반전 조건을 정확하게 시뮬레이션할 수 있습니다. 또한 사용자 정의 파형 편집, 임피던스 조정 및 광대역 리플 오버레이 기능을 제공합니다. 이중 폐루프 전압 및 전류 제어와 완전 제어형 H-브리지 토폴로지를 활용하여 시스템을 4개의 동작 사분면으로 분할함으로써 사분면 간의 원활한 전환을 구현하고 전압 변화를 정밀하게 제어하여 다양한 복잡한 전원 공급 장치 시뮬레이션 테스트 요구 사항을 충족합니다.

LIS-APS 시리즈 4사분면 양극 전압 변동 시뮬레이터는 자동차 전자 분야에 적용되어 차량 내 배터리 전압 변동, 시동/정지 조건 및 기타 작동 조건을 시뮬레이션하여 다음과 같은 표준을 충족합니다. ISO-16750 2ECU 및 BMS와 같은 구성 요소의 내성 및 신뢰성을 검증하는 데 사용될 뿐만 아니라, 철도 운송, 항공 우주, 산업 제어 및 의료 전자 분야에도 널리 적용되어 모터 및 에너지 저장 장치의 전원 공급 적응성 테스트 및 에너지 피드백 조건 시뮬레이션을 수행하고 복잡한 전압 환경에서 전자 장치의 성능 검증을 위한 정밀한 솔루션을 제공합니다.

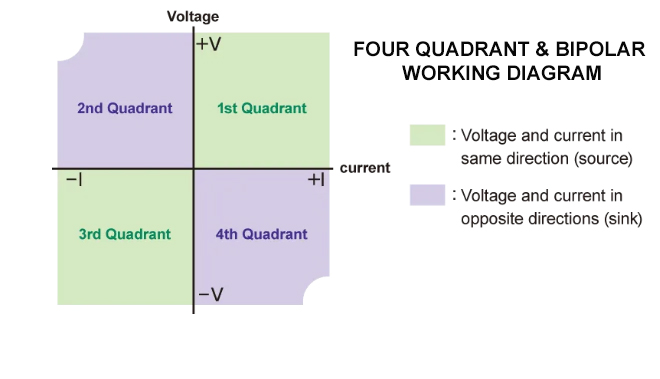

4사분면 및 양극 작동 다이어그램

규격 :

명세서:

참고 :

1. 제품 모델 코딩 규칙: 제품 모델 코딩 규칙은 다음과 같습니다. LISUN 모델명 LIS-APS-4010K300에서 숫자 40은 출력 전압 레벨이 ±40V DC/AC임을, 숫자 10은 최대 출력 전류 레벨이 ±10A임을, 숫자 300은 출력 주파수가 DC~300KHz임을 나타냅니다.

2. 출력 전압 레벨은 ±40V에서 ±80V 사이에서 선택 가능하며, 출력 전류 레벨은 ±10A, ±20A, ±30A, ±40A, ±50A, ±100A, ±150A, ±200A 및 ±300A 사이에서 선택 가능하고, 출력 주파수 레벨은 DC~300KHz에서 DC~500KHz 사이에서 선택 가능합니다.

3. 요구 사항을 충족하기 위해 ISO 16750-2 : 2023 자동차 전자 및 전기 성능 테스트 표준으로, 다른 장비와 함께 사용해야 합니다. 자세한 내용은 해당 표준을 참조하십시오. ISO 16750-2:2023 자동차 전자 및 전기 성능 시험 시스템.
