에 테스트 조명 강도 실험실 수준의 정밀도를 위해서는 국제 광도 측정 표준 및 첨단 고니오포토미터 장비에 대한 체계적인 준수가 필수적입니다. 본 논문은 정확한 고체 조명 특성 분석에 필수적인 다섯 가지 핵심 측정 매개변수, 즉 광도 분포, 구역별 광속, 조명기구 효율, 휘도 제한 및 공간 색 균일성에 대한 포괄적인 기술 분석을 제시합니다. 특히 거울 기반 이동 검출기 구조를 비롯한 C형 고니오포토미터 시스템의 엔지니어링 원리를 검토함으로써, 본 논문에서는 국제 광도 측정 표준에 명시된 방법론적 틀을 명확히 설명합니다. LM-79-19 CIE-121 표준.
본 분석은 반복 가능한 광도 측정에 필요한 광학 시스템 설계, 각도 측정 정확도, 검출기 교정 프로토콜 및 암실 환경 요구 사항을 다룹니다. 또한, 본 연구는 정밀한 각도 위치 지정(0.05° 정확도)과 열 안정화 검출 시스템을 통해 측정 불확실성을 줄이는 체계적인 접근 방식을 평가하여, 산업 및 연구 분야에서 적합한 광도 측정 장비를 선택하는 데 필요한 명확한 기술적 기준을 엔지니어에게 제공합니다.
정확한 광도 특성 분석은 현대 건축 및 산업 분야에서 조명기구 성능 검증, 에너지 효율 인증, 조명 품질 보증의 기본 토대를 이룹니다. 고체 조명 기술이 복잡성과 출력 강도 면에서 지속적으로 발전함에 따라, 광도 성능을 정량화하기 위한 표준화되고 재현 가능한 방법론에 대한 요구가 점점 더 중요해지고 있습니다. 광도 테스트 과정은 단순한 조도 측정에 그치지 않고, 정교한 공간 분포 분석, 각도별 광도 매핑, 그리고 통제된 실험실 조건에서의 스펙트럼 복사속 특성 분석을 포함합니다.
최신 광도 측정 테스트는 정확한 기하학적 구성, 검출기 사양 및 측정 프로토콜을 정의하는 국제적으로 인정된 표준을 준수해야 합니다. LM-79-19 조명공학회(IES)에서 발행한 표준은 고체 조명 제품의 광학 및 전기적 측정에 대한 권위 있는 방법론을 제시하며, 포괄적인 광도 분포 측정을 위해 C형 고니오포토미터 시스템 사용을 의무화합니다. 본 논문에서는 계측학적 정밀도로 광도를 측정하는 데 필요한 기술적 기반, 엔지니어링 요구 사항 및 체계적인 방법론을 살펴봅니다.
The LM-79-19 "고체 조명 제품의 광학 및 전기적 측정" 표준은 LED 기반 조명기구, 램프 및 모듈의 광도 특성 분석을 위한 현재의 확정적인 프로토콜입니다. 이 표준은 광도 분포 측정에 필요한 방법으로 C형 고니오포토메트리를 명시적으로 규정하고 있으며, 특히 거울을 이용한 광경로 유지 기능을 갖춘 이동식 검출기 구성을 강조합니다. 또한, 측정 과정 전반에 걸쳐 테스트 대상 조명기구가 지정된 작동 위치에 고정되어 있어야 하며, 이를 통해 열 평형 및 기계적 방향이 측정 유효성에 영향을 미치지 않도록 합니다.
보완 LM-79-19 밸리 CIE-121 ("조명기구의 광도 측정 및 각도 측정")이라는 간행물은 각도 측정 기하학에 대한 이론적 기반을 제공하며, 공간 광도 측정에 필수적인 C 평면 좌표계를 정의합니다. 이러한 표준들은 특정 각도 샘플링 간격, CIE V(λ) 함수와 일치하는 검출기 스펙트럼 응답성, 그리고 민감한 강도 측정 중 산란광 간섭을 방지하기 위해 주변 조도가 0.001 lux 미만인 암실 조건을 포함한 엄격한 환경 제어를 규정합니다.
EN13032-1 조항 6.1.1.3 유형 4 요구사항은 고정밀 고니오포토미터 시스템의 사양을 더욱 세분화하여 각도 위치(일반적으로 ±0.05°), 측광 거리 비율(원거리 측정의 경우 최소 10:1), 검출기 선형성(DIN5032-6/CIE 간행물 번호 69에 따른 L급)에 대한 허용 오차를 설정합니다. 포괄적인 특성 분석을 위해 최신 테스트 프로토콜은 분광 복사 측정과 기존 측광을 통합하여 원예 조명 응용 분야에 중요한 상관 색온도(CCT) 공간 분포, 색 재현 지수 및 광합성 유효 복사(PAR) 지표를 동시에 측정할 수 있도록 합니다.
C형 고니오포토미터 구조는 광원과 검출기 사이의 각도 방향을 변화시키면서 측광 거리를 일정하게 유지하는 원리를 기반으로 합니다. 미러형 구성에서는 대형 평면 거울이 고정된 광원을 중심으로 광검출기와 동기적으로 회전하여 필요한 측정 거리를 유지하면서 광원에서 검출기로 광속을 집중시킵니다. 이러한 구조는 광원 자체를 회전시킬 때 발생하는 기계적 및 열적 불안정성을 제거하며, 이는 특히 열 방출 특성이 중요한 SSL 제품에 매우 중요합니다.
각도 좌표계는 C 평면(광도 중심을 통과하는 수직 평면)과 γ 각도(천저로부터의 고도)를 사용하여 광도의 4π 스테라디안 매핑을 완벽하게 구현합니다. 고정밀 시스템은 0.001°의 각도 분해능을 가진 회전 모터와 절대 인코딩 시스템을 활용하여 0.05° 이내의 반복 가능한 위치 정확도를 보장하며, 이는 조명 설계 소프트웨어에서 사용되는 빔 각도, 필드 각도, 활용 계수 등의 파생 지표 계산에 필수적입니다.
광도 검출 시스템은 CIE 광도 함수 V(λ)와 매우 유사한 스펙트럼 응답성을 보여야 하며, 정밀도는 L급(f1′ ≤ 3%)이어야 합니다. 고급 구현에서는 암전류 드리프트 및 응답성 변동을 제거하여 저조도 측정의 정확도를 높이기 위해 일정한 작동 온도(일반적으로 25°C ± 1°C)로 유지되는 온도 안정화 포토다이오드 검출기를 사용합니다. 국가 표준 연구소(NIST, PTB, NIM)에 대한 교정 소급성을 확보하기 위해서는 광도 값이 알려진 표준 램프를 사용하여 정기적으로 재교정을 실시하고, 비선형성, 불균일성 및 산란광 억제에 대한 보정 계수를 적용해야 합니다.
분광 특성 분석을 위해 적분구 분광복사계 시스템을 고니오광도계 플랫폼과 결합하여 공간 색온도(CCT) 분포를 측정할 수 있는 고니오분광복사계를 구현할 수 있으며, 이를 통해 고품질 색상 구현에 필수적인 각도별 색 균일도 변화를 파악할 수 있습니다. 이러한 이중 시스템 접근 방식을 통해 광도 및 색도 데이터를 동시에 수집할 수 있어 전체 측정 시간을 크게 단축하는 동시에 강도와 분광 특성 간의 데이터 상관관계를 확보할 수 있습니다.
현대적인 광도 측정 방법은 정교한 소프트웨어 알고리즘을 사용하여 광검출기에서 얻은 원시 신호를 표준화된 광도 측정 파일 형식(IES, LDT, CIE)으로 변환합니다. 계산 과정에는 입체각에 걸쳐 광도를 적분하여 구역별 광속을 결정하고, 조명기구 효율(루멘/와트)을 계산하며, 설치 계획을 위한 등광도도를 생성하는 작업이 포함됩니다. 주요 파생 측정값은 다음과 같습니다.
표 1: 광도계 측정에서 도출된 주요 광도 측정 매개변수.
| 측광 매개변수 | 기술적 정의 | 공학적 중요성 |
| 광도(I) | 단위 입체각당 광속(cd) | 방향성 조명 성능의 주요 측정 지표 |
| 구역 플럭스(φ) | 각도 영역 내 통합 광속(lm) | 조명기구의 광학 효율 분포를 결정합니다. |
| 조명기구 효율 | 출력 광속 / 광원 광속 (%) | 광 시스템 전송 손실을 나타냅니다. |
| 통합 눈부심 등급(UGR) | 계산된 불쾌감 눈부심 지수 | 사무실 및 실내 시각적 편안함에 매우 중요함 |
| 활용률(CU) | 특정 방 구조에 대한 전달 플럭스/방출 플럭스 | 조명 설계 계산에 필수적입니다. |
측정 소프트웨어는 검출기 각도 응답에 대한 코사인 보정, 근거리 측정에 대한 거리 보정 계수, 그리고 다양한 환경 조건에서 데이터 무결성을 보장하기 위한 온도 보상 알고리즘을 구현해야 합니다.
고정밀 고니오포토미터 시스템은 장시간 측정 과정에서 각도 정확도를 유지하기 위해 견고한 기계 설계가 필수적입니다. 회전 거울 어셈블리는 광학 정렬에 미치는 열 변형 효과를 최소화하기 위해 저팽창 알루미늄 합금 또는 복합 재료를 사용하여 정밀하게 균형을 맞춘 구조로 제작되어야 합니다. 구동 시스템은 일반적으로 백래시 방지 메커니즘을 갖춘 직구동 토크 모터 또는 고정밀 기어 감속기와 실시간 각도 위치 피드백을 제공하는 광학 엔코더를 사용합니다.
조명기구 장착 플랫폼은 수평(C축) 및 수직(γ축) 회전 중심의 교차점에 측광 중심을 유지하면서 다양한 조명기구 형상을 수용해야 합니다. 레이저 정렬 시스템을 갖춘 조절식 장착 어댑터를 사용하면 1mm 미만의 정확도로 조명기구 위치를 신속하게 조정할 수 있어 광도 분포 측정 시 정확한 기하학적 원점을 기준으로 측정할 수 있습니다.
광도 측정 시험 시설은 외부 광 유입을 제거하기 위해 세심하게 제어된 환경을 필요로 합니다. 암실 사양에는 일반적으로 다음 사항이 포함됩니다.
광도 거리(조명기구의 광도 중심에서 검출기 표면까지의 거리로 정의됨)는 역제곱 법칙이 오차 없이 적용되도록 원거리장 조건(최소 조명기구 최대 크기의 5~10배)을 만족해야 합니다.

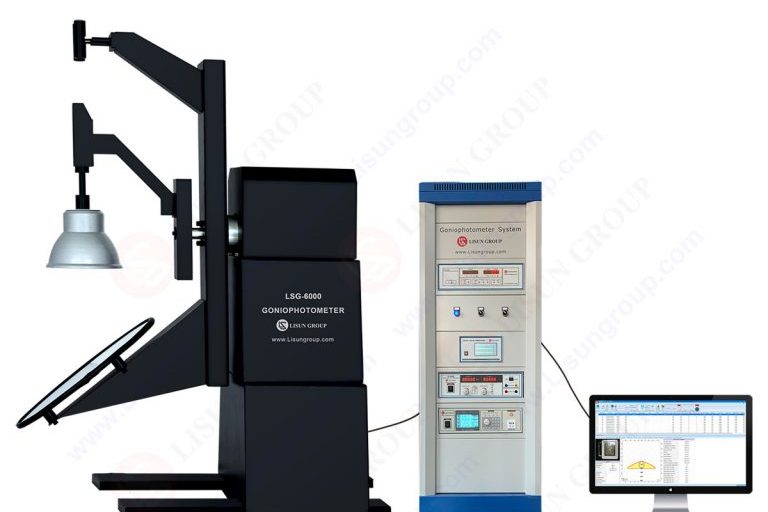

현대 산업 분야에서 사용되는 C형 고니오포토메트리의 적용 사례는 다음과 같습니다. LM-79 이동식 검출기 고니오포토미터(미러형 C), 제품 번호: LSG-6000, 제조사 : LISUN이 시스템은 엄격한 요구 사항을 충족하도록 특별히 설계된 고급 구성입니다. LM-79-19 7.3.1 항 CIE-121예산 및 EN13032-1 조항 6.1.1.3 정밀 광도 측정 특성화를 위한 유형 4 사양.
The LSG-6000 이 시스템은 광검출기가 대형 평면 거울 어셈블리와 동기적으로 이동하는 이동식 검출기 거울 구조를 채택하여 테스트 대상인 고정 조명기구와 직접적인 광학적 결합을 유지합니다. 이러한 구성은 상당한 열 방출을 보이는 SSL 제품의 열 관리에서 중요한 연소 위치가 C 평면 회전(C축: ±180° 또는 0~360°) 및 수직축 회전(γ: ±180° 또는 0~360°) 전체에 걸쳐 일정하게 유지되도록 보장합니다.
고정밀 회전 모터와 절대 각도 디코딩 시스템의 통합을 통해 기계적 정밀도를 구현하여 0.05°의 각도 위치 정확도와 0.001°의 해상도를 제공합니다. 이러한 정밀도는 작은 각도 편차가 상당한 강도 측정 오차를 유발하는 좁은 빔 조명기구의 성능 측정에 필수적입니다. 광경로는 장시간 측정 주기 동안 발생하는 열 드리프트를 제거하기 위해 항온 광검출기(DIN5032-6/CIE Pub. No. 69에 따른 L급)를 통합했습니다.
이 시스템은 모듈식 설계 방식을 통해 다양한 조명기구 형태를 수용하며, 치수 및 질량 요구 사항에 최적화된 특정 구성을 제공합니다.
표 2 : LSG-6000 다양한 조명기구 시험 요구사항에 대한 시리즈 기술 사양.
| 구성 | 최대 조명기구 크기(지름 × 깊이) | 무게 용량 | 최소 암실 높이 | 전원 공급 장치 용량 |
| LSG-6000 (표준) | Φ1600mm × 600mm | 50의 kg | 4.1 m | 600V/10A AC/DC |
| LSG-6000S(콤팩트) | Φ1200mm × 500mm | 40의 kg | 3.0 m | 600V/10A AC/DC |
| LSG-6000B (확장형) | Φ1800mm × 800mm | 60의 kg | 4.7 m | 600V/10A AC/DC |
| LSG-6000L (대형 포맷) | Φ2000mm × 900mm | 80의 kg | 5.2 m | 600V/10A AC/DC |
The LSG-6000 이 플랫폼은 기본적인 광도 분포를 넘어 포괄적인 광도 특성 분석을 가능하게 합니다. 시스템은 구역별 광속, 조명기구의 광효율, 휘도 분포(선택 사항), 이용률, 그리고 UGR(통합 눈부심 등급) 및 EEI(에너지 효율 지수)를 포함한 눈부심 지수를 측정합니다. 소프트웨어는 IES, LDT, CIE 형식을 포함한 표준 파일 형식으로 내보내기를 지원하여 DIALux와 같은 조명 설계 소프트웨어와의 상호 운용성을 보장합니다.
분광 특성 분석이 필요한 응용 분야의 경우, LSG-6000CCD 구성에는 CCD 분광복사계 시스템이 통합되어 있습니다.LPCE-2이를 통해 공간적인 색온도(CCT) 분포와 방출 각도에 따른 색 일관성을 측정할 수 있는 광도 분광복사계를 제작할 수 있습니다. 이러한 이중 시스템 접근 방식은 광합성 유효 복사량(PAR), 광합성 광자속(PPF), 광합성 광자속 밀도(PPFD)의 공간 분포 분석이 필요한 원예 조명 응용 분야에 특히 중요합니다.
특수 콜리메이션 장치는 십자선 레이저 정렬 기능을 통해 설치 정밀도를 향상시키며, 이를 통해 조명기구의 측광 중심을 C축과 γ축 회전축의 교차점에 1mm 미만의 정밀도로 위치시킬 수 있습니다. 제어 인터페이스는 USB 연결을 통해 작동하며 Windows 7/8/10/11 플랫폼과 호환되는 소프트웨어를 제공하여 작업자 개입을 최소화하고 반복 가능한 측정을 보장하는 자동 측정 시퀀스를 지원합니다. 테스트 조명 강도 프로토콜.
자외선 조명 특성 분석을 위해, 시스템은 특정 파장 범위를 커버하는 옵션 광검출기 모듈을 지원합니다.
이러한 옵션은 확장됩니다 LSG-6000가시광선 영역을 넘어 방사선 측정이 필요한 의료, 살균 및 특수 산업 조명 분야까지 적용 가능성을 보여줍니다. 이러한 분야에서는 순수 광도 측정보다는 방사선 측정이 필요합니다.
광도 측정에 적합한 장비를 선택하려면 측정 불확실성 예산, 시료 처리량 요구 사항 및 장기적인 계측 유지 보수에 대한 신중한 평가가 필요합니다. 연구소는 고정밀 고니오포토미터 시스템에 대한 자본 투자와 특정 시험 포트폴리오의 기술적 요구 사항 간의 균형을 맞춰야 합니다.
규정 준수 테스트를 수행하는 시설의 경우, 다음 사항을 준수해야 합니다. LM-79-19 CIE-121 표준은 필수 조건이며, 0.1°보다 우수한 각도 정확도가 입증된 Type C 형상을 요구합니다. 측정 범위는 고강도 지향성 조명기구(높은 동적 범위의 검출기 필요)와 확산 광원(민감한 저조도 검출 기능 필요)을 모두 수용해야 합니다. 특히 SSL 특성 분석에서는 접합부 온도 안정화 기간으로 인해 측정 주기 시간이 상당히 길어질 수 있으므로 열 관리 고려 사항이 매우 중요합니다.
분광 측정 기능의 통합은 현대 측광 연구소에 상당한 부가가치를 제공하며, 단일 장비로 강도 및 색 품질 지표를 모두 분석할 수 있게 해줍니다. 그러나 이러한 통합은 시스템 복잡성을 증가시키고 분광 조도 반응성에 대한 추가적인 교정 절차를 필요로 합니다. 따라서 시설에서는 시스템 기능을 구성할 때 UGR 계산, 눈부심 평가 및 특정 응용 분야 테스트(예: 식물 생장 조명)와 관련된 고객 요구 사항을 고려해야 합니다.
유지보수 프로토콜에는 자동 콜리메이터 또는 다각형 거울을 사용한 정기적인 각도 교정, 추적 가능한 광도 값을 가진 표준 램프를 사용한 측광 교정, 그리고 검출기 반응성 또는 기계적 위치 정확도의 장기적인 변동을 감지하기 위한 기준 조명기구에 대한 연간 시스템 검증이 포함되어야 합니다.
정확한 테스트 조명 강도 이 방법론은 국제 광도 측정 표준에 대한 체계적인 준수, 정교한 기기 설계, 그리고 엄격한 실험실 환경 제어를 요구합니다. C형 고니오포토미터 시스템 분석에서 입증된 바와 같이, 2% 미만의 측정 불확실성을 달성하려면 0.05° 이상의 각도 위치 정확도, 열적으로 안정화된 L급 광검출기, 그리고 특수 설계된 암실 시설 내에서의 완벽한 산란광 억제가 필수적입니다.
이동식 검출기 미러 시스템의 기술적 발전은 이러한 플랫폼을 고체 조명 특성 분석을 위한 확실한 방법론으로 확립시켜, 규제 준수 및 첨단 조명 연구에 필요한 기하학적 정확도와 측정 반복성을 제공합니다. 향후 광도계 기기 개발은 자동화 강화, 실시간 스펙트럼 분석 통합, 그리고 눈부심 평가 및 에너지 효율 계산을 위한 개선된 소프트웨어 알고리즘에 중점을 둘 것으로 예상되며, 이는 조명 산업의 품질 보증 인프라에서 정밀 고니오광도계의 역할을 더욱 공고히 할 것입니다.
