설계 및 응용에 관한 연구 LISUN UL 94 난연성 시험 기준에 따른 수평 및 수직 연소 시험기

추상

The UL 94 가연성 테스트 이는 전 세계 전기전자제품 및 플라스틱 소재 분야에서 가장 권위 있는 난연성 등급 평가 시스템으로, 해당 소재가 핵심 전기제품 공급망에 진입할 수 있는지 여부를 직접적으로 결정합니다. LISUN HVR-LS 수평 및 수직 연소 시험기는 당사가 자체 개발한 특수 가연성 시험 장비입니다. LISUN 본 기기는 전기 장비 및 플라스틱 부품에 적용 가능하며, 수평 및 수직 연소 시험을 정확하게 수행하고 HB, V-0, V-1, V-2, 5VA 및 5VB를 포함한 UL 94 난연 등급을 과학적으로 평가할 수 있습니다. UL 94 난연 시험 요건을 바탕으로, 본 논문에서는 기기의 설계 원리, 기술 매개변수, 시험 절차 및 등급 판정 방법을 설명하고, 측정 데이터를 통해 신뢰성을 검증하여 재료의 난연 성능 시험 및 품질 관리를 위한 표준화된 솔루션을 제시합니다.

개요

전기전자 제품의 경량화 및 집적화 추세에 따라 절연 재료, 엔지니어링 플라스틱 및 구조 부품의 난연 안전성은 제품 규격 준수 및 안전 작동의 핵심 요소가 되었습니다. 플라스틱 연소 성능 평가를 위한 국제적으로 인정받는 표준인 UL 94 난연성 시험은 화염 조건, 화염 적용 시간 및 시료 자세를 엄격하게 제어하여 자기소화 성능, 낙하 방지 성능 및 연소 속도와 같은 핵심 지표를 정량화합니다. 또한 HB부터 5VA까지 다양한 난연 등급으로 구분하여 제품 설계, 인증 및 품질 검사를 위한 통일된 기준을 제공합니다.

기존 연소 시험 장비는 화염 제어가 불안정하고, 타이밍 정확도가 부족하며, 자세 조정 ​​오차가 커서 UL 94 난연성 시험의 엄격한 요구 사항을 충족하지 못합니다. 본 장비는 IEC 60695, GB/T 5169, UL 94 등의 표준을 준수합니다. LISUN HVR-LS 수평 및 수직 연소 시험기는 고정밀 가스 제어, 밀리초 단위의 타이밍 및 모듈식 자세 조정 ​​구조를 채택하여 50W(V급) 및 500W(5V급)의 시험 화염을 안정적으로 출력하여 UL 94 난연성 등급 평가의 모든 범위를 수행할 수 있습니다. 조명, 가전제품, 저전압 전기기기, 전동공구, 전자기기 등 다양한 산업 분야의 연구 개발, 생산 및 품질 검사에 널리 사용됩니다.

UL 94 난연성 시험의 핵심 원칙 및 평가 시스템

UL 94 난연성 시험은 다음과 같이 나뉩니다. 수평 연소 수직 연소이 시스템은 표준화된 화염, 화염 적용 방법 및 판단 규칙을 통해 고체 가연성 물질을 분류하며, 다양한 시험 모드는 다양한 적용 시나리오 및 안전 요구 사항에 맞춰져 있습니다.

수평 연소(HB 등급)
이 시험은 난연성 요구량이 낮은 일반 플라스틱에 적용할 수 있습니다. 시험 중 시료를 수평으로 놓고, 버너로 특정 각도로 화염을 가하여 연소 속도를 측정하거나 표시된 선 이전에 화염이 소멸되는지 확인합니다. 두께가 3~13mm인 재료의 경우 연소 속도는 40mm/min을 초과해서는 안 되며, 3mm 미만인 재료의 경우 연소 속도는 75mm/min을 초과해서는 안 됩니다. 화염이 100mm 표시선 이전에 소멸되면 해당 재료는 HB 등급을 충족하는 것으로 간주합니다.

Vertical Combustion (V-0/V-1/V-2/5VA/5VB)
시료는 50W 일반 V형 화염과 500W 고강도 5V형 화염, 두 가지 시험 화염 모드를 사용하여 수직으로 고정됩니다. 난연 등급은 단일 잔화염 시간, 총 잔화염 시간, 총 잔화염 및 잔광 시간, 고온 낙하물이 아래쪽 면에 불을 붙이는지 여부, 연소가 고정 장치로 확산되는지 여부와 같은 주요 지표에 따라 분류됩니다.

UL 94의 핵심 등급 기준

데이터 출처: UL 94 표준 및 LISUN HVR-LS 제품 설명서

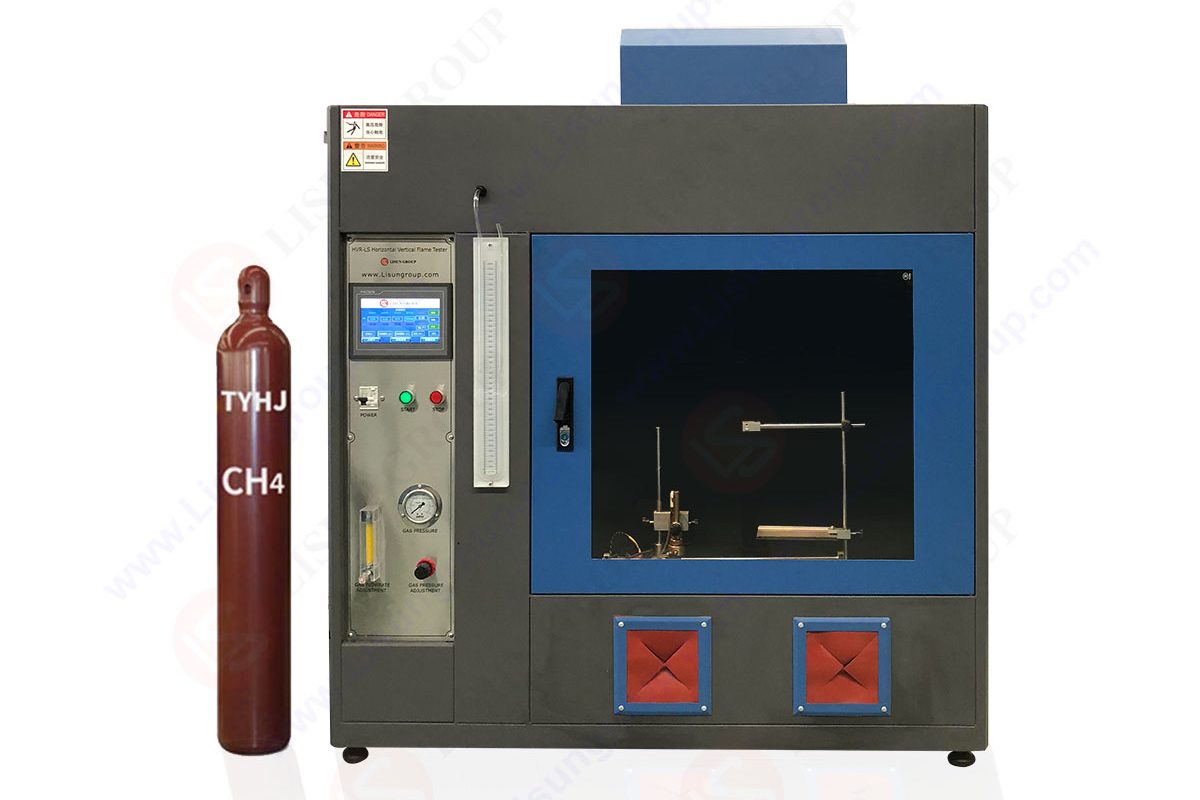

설계 및 기술 매개변수 LISUN HVR-LS 수평 및 수직 연소 시험기

The LISUN HVR-LS 본 장비는 UL 94 난연성 시험에 맞춰 특별히 개발된 전문 시험 장비입니다. 높은 정밀도, 뛰어난 안정성, 표준화된 적용성을 핵심 설계 개념으로 삼아 전기 장비 외피, 절연 부품 및 플라스틱 구조 부품의 난연성 검사 요구 사항을 완벽하게 충족합니다.

핵심 디자인 컨셉
첫째, 통합형 이중 화염 설계는 50W 일반 V급 시험과 500W 고강도 5V급 시험을 모두 지원하여 UL 94 난연 등급 시험 요건을 완벽하게 충족합니다. 둘째, 시료 자세는 0°, 20°, 45°의 다양한 연소 각도로 정밀하게 조절할 수 있습니다. 시료 고정 구조는 정확한 위치 지정과 균일한 화염 적용 거리 및 각도를 보장하여 수동 조작 오류를 방지합니다. 셋째, 폐쇄 루프 가스 유량 제어 시스템은 정밀 압력 조절 밸브와 유량계를 갖추어 가스 유량과 압력을 안정적으로 제어하며, 화염 높이를 연속적으로 조절하여 UL 94 난연성 시험에 필요한 일정한 화염 조건을 유지합니다. 넷째, 밀리초 단위의 독립형 타이밍 모듈을 탑재하여 연소, 잔화염, 잔광 시간을 0.1초의 정확도로 개별 측정함으로써 표준 타이밍 요건을 완벽하게 충족합니다. 다섯째, 전체 장비는 밀폐형 연소실과 역화 방지 장치가 있는 배기 구조를 갖추어 실험실 시험의 안전성을 향상시킵니다.

주요 기술 매개 변수
점화 시점 조절 범위: 0~999.9초, 조절 정확도: 0.1초; 표준 연소 각도: 0°, 20°, 45°; 화염 높이 조절 범위: 20~175mm; 가스 유량 범위: 0~1L/min, 작동 공기압: 0~0.25MPa; 표준 분젠 버너 장착, 내관 크기: 9.5±0.3mm, 관 길이: 100±10mm; 표준 50W 동 블록 온도 교정 부품, 500W 고온 시험 키트 옵션 제공; UL 94, GB/T 2408, GB/T 5169 및 IEC 60695를 포함한 주요 난연성 시험 규격 준수.

UL 94 난연성 시험에 기반한 시험 절차

UL 94 난연성 시험의 작동 과정 LISUN HVR-LS 수평 및 수직 연소 시험기는 표준화되어 있고 명확하여 시험 결과의 반복성과 정확성을 보장합니다. 먼저, UL 94 표준에 따라 시편을 엄격하게 절단하고 항온 항습 전처리를 완료하여 환경적 간섭을 제거합니다. 둘째, 화염 높이, 가스 유량, 타이밍 시스템 및 온도 모듈을 포함한 기기를 사전에 교정하여 모든 매개변수가 표준 요구 사항을 충족하는지 확인합니다. 그런 다음 시편을 고정하고 시험 유형에 따라 수평 또는 수직 고정 모드를 선택한 후 화염 적용 거리와 연소 각도를 정확하게 조정합니다. 이후 시험을 시작하고 해당 난연 등급 요구 사항에 따라 화염 적용 횟수와 지속 시간을 제어하며 시편의 연소 상태를 실시간으로 관찰합니다. 시험 후 잔화 시간, 잔광 시간, 연소 확산 길이, 낙하량 및 면 발화 상태와 같은 주요 데이터를 모두 기록합니다. 마지막으로, 평가 기준과 결합하여 시험 데이터를 종합적으로 분석하고 재료의 UL 94 난연 등급 평가를 완료합니다.

계측기의 장점 및 산업적 응용 분야

 기존 장비 대비 핵심 장점
본 장비는 UL, 국가 표준 및 IEC의 다양한 표준 시험을 한 번에 충족할 수 있어 단일 장비로 다중 시스템 인증 시험을 완료하고 기업의 구매 비용을 절감합니다. 전체 구조와 제어 로직은 UL 94 난연성 시험 규격에 완벽하게 부합합니다. 일반적인 단순 연소 시험기에 비해 우수한 화염 안정성, 정확한 타이밍 및 정밀한 클램핑 위치를 제공하여 제3자 시험 및 수출 인증에 필요한 권위 있고 유효한 시험 데이터를 제공합니다. 견고하고 내구성이 뛰어난 구조와 안정적인 가스 제어 부품을 통해 장기간 연속 시험 시에도 우수한 데이터 일관성을 유지합니다. 직관적인 사용자 인터페이스와 시각화된 매개변수 조정 기능으로 신규 사용자도 쉽게 사용할 수 있으며, 실험실 연구 개발 시험 및 대량 생산 샘플링 검사에 모두 적합합니다.

 주요 응용 프로그램 시나리오
The LISUN HVR-LS 수평 및 수직 연소 시험기는 조명기구, 가전제품, 저전압 배전 설비, 신에너지 전기기기, 전동공구, 자동차 전자제품, 전자 커넥터, 절연 플라스틱 재료 등 다양한 분야에서 널리 사용됩니다. 입고 검사, 제품 연구 개발 개선, UL 인증 신청 및 일상적인 품질 관리의 핵심 시험 장비로서, 전기 제품의 전반적인 화재 안전 및 규격 준수 생산에 강력한 기술적 지원을 제공합니다.

결론 및 전망

The UL 94 가연성 테스트 난연 등급은 전기 및 플라스틱 재료의 전 세계 화재 안전 인증에 있어 핵심적인 시험 항목입니다. 난연 등급은 제품 안전 및 시장 진출 자격과 직접적인 관련이 있습니다. 전기 장비 및 플라스틱 부품의 연소 특성 감지 요구 사항에 맞춰 설계된 이 시험은... LISUN HVR-LS 수평 및 수직 연소 시험기는 합리적인 구조 설계, 정밀한 제어 시스템 및 표준화된 구성 매개변수를 통해 수평 및 수직 연소 시험을 안정적으로 수행하고 정확한 시험 데이터를 출력하며 다양한 재료의 UL 94 난연 등급을 과학적으로 평가할 수 있습니다.

신에너지 산업과 스마트 전자 기기의 급속한 발전과 함께 다양한 난연성 고분자 소재의 적용 시나리오가 지속적으로 확대되고 있으며, 소재의 난연성 시험에 대한 산업계의 요구 사항 또한 점점 더 엄격해지고 있습니다. 앞으로, LISUN 당사는 수평 및 수직 연소 시험기의 지능형 기능을 지속적으로 최적화 및 업그레이드하고, 자동 데이터 기록, 데이터 저장 및 원클릭 보고서 내보내기 기능을 추가하여 UL 94 난연성 시험의 검출 효율과 지능 수준을 더욱 향상시키고, 전 세계 고객에게 더욱 전문적이고 효율적이며 신뢰할 수 있는 종합 연소 시험 솔루션을 제공할 것입니다.
