전자 기기가 점점 더 복잡해지고 보편화됨에 따라, 전자파 적합성(EMC)과 전자파 간섭(EMI)은 현대 전자 제품의 설계, 제조 및 작동에 중요한 요소로 부상했습니다. 가전제품, 산업용 제어 시스템, 항공우주 애플리케이션 등 어떤 분야에서든 EMC/EMI 문제는 시스템 성능을 저해하고 안전을 위협하며, 값비싼 규정 준수 실패로 이어질 수 있습니다.
LISUN중국 상하이에 본사를 둔 는 고정밀 EMC 및 EMI 시험 장비의 선도적인 공급업체로 자리매김했습니다. 조명 및 전자기 측정 기술 분야에서 20년 이상의 경험을 바탕으로, LISUN IEC 61000 시리즈, CISPR, FCC Part 15, ISO 11452 등의 국제 표준을 제품이 충족하는지 확인하기 위해 설계된 포괄적인 테스트 장비를 제공합니다.
이 기사에서는 EMC 및 EMI 원리, 소스 및 측정 방법론에 대한 자세한 기술 개요를 제공하며 특히 다음에 중점을 둡니다. LISUN고급 테스트 장비와 제품 신뢰성 및 규정 준수를 보장하는 데 있어서의 역할에 대해 설명합니다.

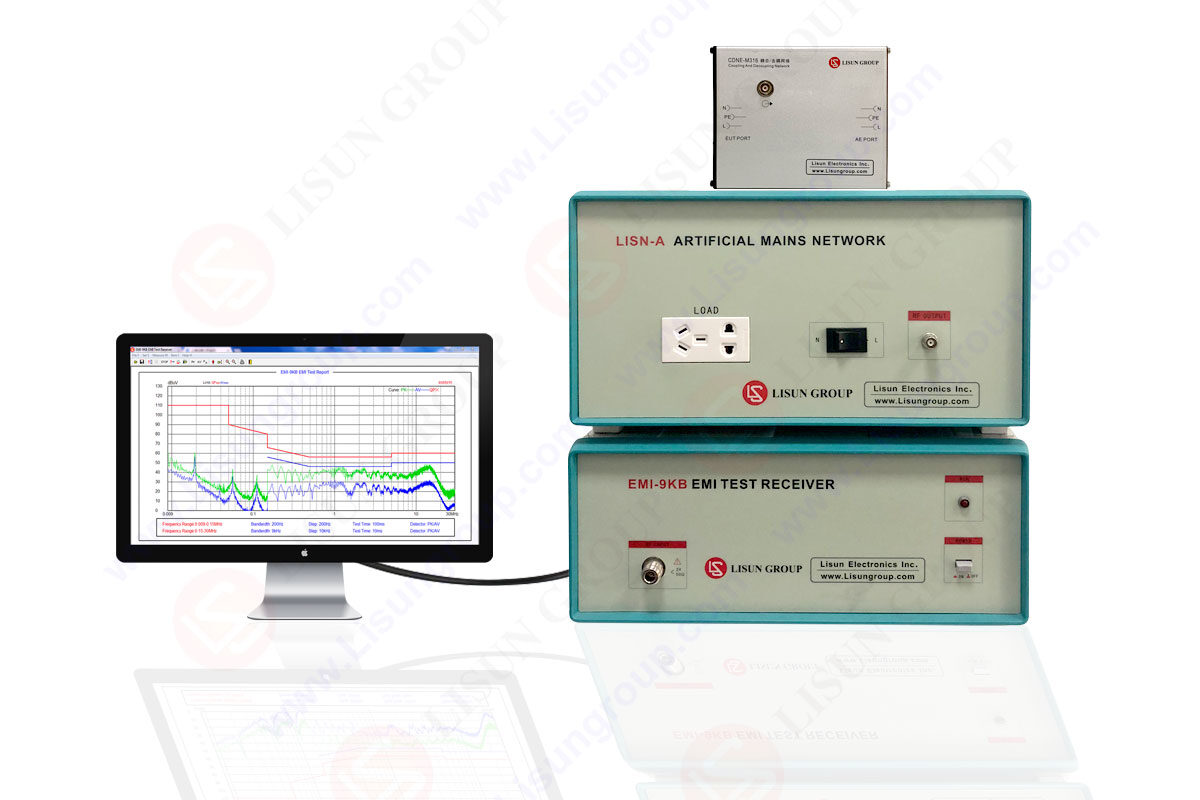

EMI-9KB EMI 테스트 수신기
전자파 적합성(EMC)은 전기 또는 전자 장치가 의도한 전자파 환경에서 올바르게 작동하면서 해당 환경 내의 다른 장치에 허용할 수 없는 전자파 간섭(EMI)을 일으키지 않는 능력을 말합니다.
본질적으로 EMC는 두 가지 핵심 측면을 보장합니다.
• 배출 제어: 이 장치는 다른 시스템을 방해할 수 있는 과도한 전자기 에너지를 방출해서는 안 됩니다.
• 면역 성능: 해당 장치는 외부 전자기 장애를 견뎌내야 하며 의도한 대로 계속 작동해야 합니다.
LISUNEMC 테스트 솔루션은 전자 제품의 방출 및 면역 특성을 모두 평가하도록 설계되어 제조업체가 개발 주기 초기에 잠재적인 간섭 문제를 식별하고 완화할 수 있도록 합니다.
전자파 간섭(EMI)은 전자 장비의 정상적인 작동을 방해하는 원치 않는 전자기 에너지를 말합니다. EMI는 번개나 태양 플레어와 같은 자연적 요인이나 스위칭 전원 공급 장치, 무선 송신기, 고속 디지털 회로와 같은 인위적인 요인에서 발생할 수 있습니다.
EMI는 일반적으로 두 가지 유형으로 분류됩니다.
• 전도성 EMI: 케이블이나 PCB 트레이스 등의 전도성 경로를 통해 전파됩니다.
• 방사 EMI: 전자기파의 형태로 공간을 이동합니다.
EMI를 이해하고 제어하는 것은 신호 무결성을 유지하고, 데이터 손실을 방지하고, 글로벌 EMC 규정을 준수하는 데 필수적입니다.
EMI는 주로 전자 시스템의 급격한 전압 또는 전류 변화에 의해 발생합니다. 일반적인 원인은 다음과 같습니다.
• 고속 디지털 회로
빠르게 전환되는 논리 게이트는 회로 기판 전체에 EMI를 방출하거나 전도할 수 있는 고주파 고조파를 생성합니다.
• 전력 변환기
스위치 모드 전원 공급 장치(SMPS)와 DC-DC 컨버터는 급격한 전압 스파이크와 높은 dv/dt 신호를 생성하여 전도성 및 복사성 방출에 크게 기여합니다.
• 모터 및 유도 부하
전기 모터, 릴레이, 솔레노이드는 꺼지면 과도 전압을 발생시켜 근처 회로에서 EMI를 유발할 수 있습니다.
• 무선 통신 장치
무선 주파수(RF) 송신기와 수신기는 적절하게 차폐 또는 필터링되지 않으면 간섭을 일으킬 수 있습니다.
이러한 EMI 소스는 의료 기기, 자동차 전자 장치, 항공우주 시스템과 같은 민감한 환경에서 심각한 문제를 야기합니다. 적절한 완화 전략과 테스트가 없으면 오작동, 성능 저하, 심지어 시스템 전체 고장으로 이어질 수 있습니다.
규제 기준을 준수하기 위해 제품은 엄격한 EMC/EMI 테스트를 거쳐야 합니다. 이러한 테스트는 두 가지 주요 범주로 나뉩니다.
방출 시험은 장치에서 방출되는 전자기 에너지의 양을 평가합니다. 여기에는 다음이 포함됩니다.
• 전도 방출: LISN(Line Impedance Stabilization Network)과 스펙트럼 분석기를 사용하여 150kHz~30MHz의 주파수 범위에서 측정되었습니다.
• 복사 방출: 일반적으로 30MHz에서 6GHz 이상 주파수를 포괄하는 광대역 안테나와 EMI 수신기를 사용하여 반무반향실에서 측정합니다.
LISUN 정밀 안테나, LISN, RF 프리앰프, 실시간 EMI 수신기를 통합한 고급 전도성 및 복사 방출 테스트 시스템을 제공하여 정확하고 반복 가능한 측정을 지원합니다.
내성 시험은 다양한 전자파 장해 환경에서 기기가 제대로 작동하는지 평가합니다. 주요 시험 내용은 다음과 같습니다.
• 정전기 방전(ESD): 사람의 접촉이나 물체의 움직임으로 인한 정전기 방전을 시뮬레이션합니다.
• 전기적 빠른 과도/버스트(EFT/B): 릴레이 접점이나 유도 부하로 인해 발생하는 반복적인 빠른 과도 현상의 영향을 평가합니다.
• 서지(번개) 면역: 낙뢰나 전선 고장으로 인한 고에너지 서지에 대한 장치의 회복력을 테스트합니다.
• 방사선 면역: RF 필드에 노출되었을 때 장치가 얼마나 잘 작동하는지 측정합니다.
LISUN ESD 시뮬레이터, EFT 생성기, 서지 테스터, RF 필드 생성기 등 IEC 61000-4-x 표준을 모두 준수하는 완벽한 면역 테스트 장비를 제공합니다.
LISUN 다양한 산업 및 실험실 요건에 맞춰 제작된 광범위한 EMC/EMI 시험 장비를 개발했습니다. 주요 제품군은 다음과 같습니다.
150kHz~30MHz 주파수 범위에서 전도성 방출을 측정하도록 설계된 이 시스템에는 다음이 포함됩니다.
• RF 필터
• 스펙트럼 분석기
• 자동화된 테스트 및 보고서 생성을 위한 소프트웨어
가전제품, 전원 공급 장치, 산업 장비의 적합성 테스트에 이상적입니다.
고이득 광대역 안테나, EMI 수신기, 턴테이블 시스템을 갖춘 이 장비는 30MHz에서 6GHz 이상의 측정을 지원합니다. 소규모 실험실이나 대규모 야외 시험장(OATS)을 위한 소형 챔버 구성으로 제공됩니다.
LISUN의 면역 검사 포트폴리오에는 다음이 포함됩니다.
• ESD 시뮬레이터: 최대 30kV 공기 방전 및 8kV 접촉 방전.
• EFT 생성기: 펄스 속도와 진폭을 프로그래밍할 수 있습니다.
• 서지 발생기: 10/700µs 및 1.2/50µs 파형을 시뮬레이션할 수 있습니다.
• RF 면역 테스터: 프로그래밍 가능한 필드 강도를 갖춘 80MHz ~ 6GHz의 주파수 범위.
이러한 계측기는 자동차, 통신, 의료 전자 분야에서 실제 간섭 시나리오에 대한 견고성을 검증하는 데 널리 사용됩니다.
표준 장비를 넘어, LISUN 맞춤형 테스트 설정, 자동화 플랫폼과의 통합, 그리고 교정 서비스도 제공합니다. 이를 통해 기존 품질 보증 워크플로에 원활하게 통합되고 대량 생산 테스트 환경을 지원합니다.
5G 통신, 사물 인터넷(IoT), 전기차(EV), 자율주행 시스템 등 신기술의 급속한 발전은 EMC/EMI 테스트 환경을 변화시키고 있습니다. 새롭게 부상하는 트렌드는 다음과 같습니다.
• 더 높은 주파수 대역 및 광대역 테스트
밀리미터파와 6GHz 미만 대역으로의 확장으로 인해 기존 테스트 방법에 도전이 일어나고 있습니다. LISUN 40GHz 이상의 주파수를 처리할 수 있는 차세대 테스트 장비에 투자하고 있습니다.
• EMC 분석의 AI 및 머신 러닝
EMI 동작의 예측 모델링, 테스트 데이터의 이상 감지, 차폐 및 필터링 기술의 최적화를 위해 인공지능을 연구하고 있습니다. LISUN 미래 제품군을 위한 AI 강화 진단 도구를 적극적으로 연구하고 있습니다.
• IoT 지원 원격 모니터링 및 제어
스마트 연결 기능을 통해 클라우드 플랫폼을 통해 테스트 장비에 원격으로 접근할 수 있습니다. LISUN IoT 기능을 향후 모델에 통합하여 사용자가 테스트 진행 상황을 모니터링하고 실시간으로 알림을 받을 수 있도록 할 계획입니다.
• 친환경 EMC 설계 및 지속 가능성
환경에 대한 우려가 커지면서 전자파 오염을 줄이고 에너지 효율적인 테스트 시스템을 설계하는 데 대한 중점이 높아지고 있습니다. LISUN 낮은 전력 소모와 재활용 가능한 부품을 사용한 친환경 계측기 개발에 전념하고 있습니다.
LISUN의 첨단 EMC 및 EMI 테스트 장비는 높은 정밀도를 염두에 두고 설계되었으며, 최첨단 부품과 정교한 알고리즘을 활용하여 정확한 결과를 제공합니다. 예를 들어, 방사성 방출 테스트 시스템은 -160dBm의 낮은 방사도 감지할 수 있는 초고감도 수신기를 탑재하여 자동차 애플리케이션용 CISPR 25와 같은 가장 엄격한 국제 표준도 준수합니다.
또한, 이러한 시스템에는 실시간 스펙트럼 분석 기능이 통합되어 있어 엔지니어가 전자기 신호를 실시간으로 시각화하고 분석할 수 있습니다. 이 기능은 기존 스윕 스펙트럼 분석기에서는 간과될 수 있는 간헐적 또는 과도적 EMI 문제를 파악하는 데 특히 유용합니다.
의 뛰어난 기능 중 하나는 LISUN의 테스트 장비는 강력한 자동화 기능을 갖추고 있습니다. 각 장비와 함께 제공되는 소프트웨어 제품군은 설정부터 데이터 수집 및 보고서 생성까지 완전 자동화된 테스트 절차를 지원합니다. 사용자는 사용자 정의 테스트 프로파일을 정의하고, 측정 매개변수를 지정하고, 무인 테스트를 예약할 수 있습니다.
예를 들어, 생산 환경에서 자동화 시스템은 컨베이어 벨트에 있는 여러 장치를 지속적으로 모니터링하여 인간의 개입 없이 EMC/EMI 테스트를 수행할 수 있습니다.
LISUN의 계측기는 모듈성을 염두에 두고 제작되어 다양한 테스트 요구 사항에 맞게 조정할 수 있는 유연성을 제공합니다.
안테나, LISN, RF 증폭기와 같은 구성 요소는 쉽게 교체하거나 업그레이드할 수 있어 사용자는 시간이 지남에 따라 테스트 기능을 확장할 수 있습니다. 또한, 이러한 모듈식 설계는 유지 보수 및 수리를 용이하게 하여 가동 중단 시간과 운영 비용을 절감합니다.
의 사용자 인터페이스 LISUNEMC 및 EMI 테스트 장비는 EMC 테스트 초보자도 직관적이고 쉽게 사용할 수 있도록 설계되었습니다. 그래픽 디스플레이는 측정 중에 명확한 시각적 피드백을 제공하며, 단계별 마법사는 복잡한 절차를 안내합니다.
또한, 많은 모델이 이더넷이나 Wi-Fi를 통한 원격 접속을 지원하여 엔지니어가 전 세계 어디에서나 테스트를 제어하고 모니터링할 수 있도록 합니다. 이 기능은 특히 여러 지역에 분산되어 작업하는 팀이나 테스트 시설에 원격으로 접속해야 하는 경우에 유용합니다.
결론적으로, 전자파 간섭의 효과적인 관리와 전자파 적합성(EMC) 확보는 현대 전자 시스템의 성공적인 구축에 필수적입니다. EMC/EMI 시험 계측 분야의 선두주자로서, LISUN Electronics는 제조업체가 글로벌 규정 준수 요구 사항을 충족하는 동시에 제품 신뢰성을 높이는 데 도움이 되는 포괄적인 고성능 테스트 솔루션을 제공합니다.
가전제품, 산업 자동화 또는 최첨단 통신 시스템 분야에서 작업하고 있든, LISUN의 고급 테스트 장비를 통해 엔지니어는 EMI 문제를 효율적으로 감지, 분석 및 해결할 수 있습니다. LISUN의 전문성과 혁신적인 도구를 통해 회사는 규정을 준수하는 고품질 제품을 더 빠르고 자신 있게 시장에 출시할 수 있습니다.
기술이 계속 발전함에 따라, LISUN 혁신의 최전선에 서서, 글로벌 전자 산업을 위한 더욱 스마트하고 효율적이며 환경적으로 책임감 있는 EMC/EMI 테스트 솔루션을 제공하기 위해 최선을 다하고 있습니다.
