Integrating Sphere의 용도와 장점

통합 분야의 목적
An 적분 구 일반적으로 광학 기기 외부에 있는 소스에서 전자기 복사를 수집합니다. 이것은 플럭스 측정 또는 광 감쇠의 목적으로 수행됩니다. 에 도입되는 방사선 적분 구 조명 시스템은 반사 벽에 부딪혀 여러 번 확산 반사됩니다. 방사는 다중 반사 후 구형 벽에서 매우 균일하게 산란됩니다. 통합 방사선 수준을 측정하는 것은 간단합니다. 이 방사선 수준은 시작 방사선 수준에 정비례합니다.

의 범용 분야 LISUN 경제적 영역으로 만들어집니다. 이들은 광범위한 응용 분야에 대해 다양한 방법으로 설정할 수 있습니다. 단일 구체 테스트로 다양한 테스트를 정확하게 수행할 수 있습니다. 적분 구 직장. 여기에는 다양한 액세서리 덕분에 균일한 조명, 조명 측정 및 반사율 측정이 포함됩니다. LISUN의 spheres는 구형 광 측정과 광 특성화를 통합하기 위한 실용적인 옵션입니다.

사용
램프와 전구의 총 광속은 구형 조명 시스템을 사용하여 측정할 수 있습니다. 이러한 응용 프로그램의 경우 통합 구 크기는 몇 센티미터에서 몇 미터에 이릅니다. 일반적으로 광원의 크기는 적분구의 이상적인 크기를 나타냅니다. 더 큰 구체는 표면이 더 크기 때문에 더 나은 균질성을 제공합니다. 적분구 분광계와 함께 사용하면 많은 것을 얻을 수 있습니다. 여기에는 연색 지수 또는 최신 TM-30 지수와 같은 스펙트럼 전력 분포 파생 숫자와 색도 및 주파장과 같은 비색 값이 포함됩니다.

레이저 빔 및 기타 고도로 발산하는 소스를 쉽게 캡처하여 시스템에 포함할 수 있습니다. 적분 구. 이러한 소스에는 레이저 다이오드가 포함됩니다. 감지기의 신호는 상당한 영역에 걸쳐 다양한 입사각의 영향을 받지 않습니다.

An 적분 구 또한 코사인 보정기로 방사조도를 측정하는 데 가장 적합한 도구입니다. 적분구 소스의 출력 조리개는 거의 이상적인 확산 및 램버시안 광원을 생성할 수 있습니다. 제대로 구성되었을 때입니다. 광원은 이러한 경우 적분구 외부에 있으며 일반적으로 2파이 측정이라고 합니다.

장점
다른 기술은 할 수 없지만 발산 빔을 45도 이상으로 측정할 수 있습니다. 열 센서보다 훨씬 넓은 동적 범위를 갖습니다. 따라서 동일한 장치에서 마이크로와트까지 측정할 수 있으면서도 비교적 높은 전력을 측정할 수 있습니다. 통합 구는 대형, 저출력 빔을 측정할 수 있습니다. 빔 정렬 및 일관성은 에 거의 영향을 미치지 않습니다. 통합 영역. 반사 표면으로 인해 손상 임계값이 높습니다. 이것은 특히 짧은 펄스의 경우에 해당됩니다. 적분구를 사용하여 전력, 스펙트럼 및 시간 펄스 형태를 모두 동시에 측정할 수 있습니다. 통합 구체는 광다이오드의 빠른 응답 시간을 가지면서 열 센서와 같은 고전력을 모니터링할 수 있습니다.

기타 응용 프로그램
적분구 단순히 섬유를 측정하는 데 사용됩니다. 이것은 광섬유 어댑터용 센서의 전면 플랜지를 교체하여 수행됩니다. 소스 반대편의 첫 번째 반사 지점은 일반적인 광섬유 출력이 천천히 발산하기 때문에 그다지 강렬하지 않습니다. 결과적으로 발산 구성 또는 시준 빔 구성이 허용되는 경우가 많습니다. Fiber collimator를 사용할 때 collimated beam 구성을 사용하는 것이 좋습니다.

입구 포트에 보관된 샘플에서 투과된 방사선은 투과율을 결정하기 위해 IS6 적분구를 사용하여 수집될 수 있습니다. 방사선에 노출된 후 샘플은 방사선 없이 수행된 직접 소스 측정과 비교됩니다. 탐지기는 배플에 의해 통합되지 않은 전송으로부터 보호됩니다. 입력 포트에 대한 샘플의 근접성은 측정에 영향을 미칠 수 있습니다. 협각 전송에만 관심이 있는 경우 시료를 입구 포트에서 더 멀리 장착하십시오.

자주 묻는 질문
고전력을 처리하는 적분구(IC2 또는 IS6)의 능력에 한계가 있습니까?
적분구의 크기, 광섬유 케이블의 직경 및 분광계 모델은 포화 쿼리(슬릿 크기, 범위 등)에 대한 응답을 결정합니다. 일반적으로 25um 슬릿이 있는 분광계와 IS600 6인치 적분구가 있는 F6-VISNIR 광섬유 케이블을 사용하는 것이 좋습니다. 다행히도 감쇠 필터를 사용하여 시스템을 간단히 업그레이드할 수 있으므로 너무 밝아도 문제가 되지 않습니다. 이 상황에서는 인라인 필터 홀더를 자세히 살펴보고 신호 감쇠가 알려진 더 많은 중립 밀도 필터를 설치하는 것이 좋습니다. 이러한 방식으로 시스템의 조명을 어둡게 하고 감소 요소를 소프트웨어에 통합하여 원하는 결과를 얻을 수 있습니다.

레이저를 받았을 때 구의 손상 임계값은 대략 1.7 J/cm2이지만 레이저의 파장과 사용된 코팅의 정확한 두께에 따라 달라집니다. 고객은 구체에 들어가기 전에 신호를 약화시키거나 더 강한 힘을 위해 설계된 특수 구체 옵션을 선택할 수 있습니다. 마찬가지로, 레이저가 너무 강력하지 않을까 걱정된다면 시스템의 출력을 점진적으로 높이기 전에 먼저 감쇠하는 것이 좋습니다.

적분구로 무엇을 측정합니까?

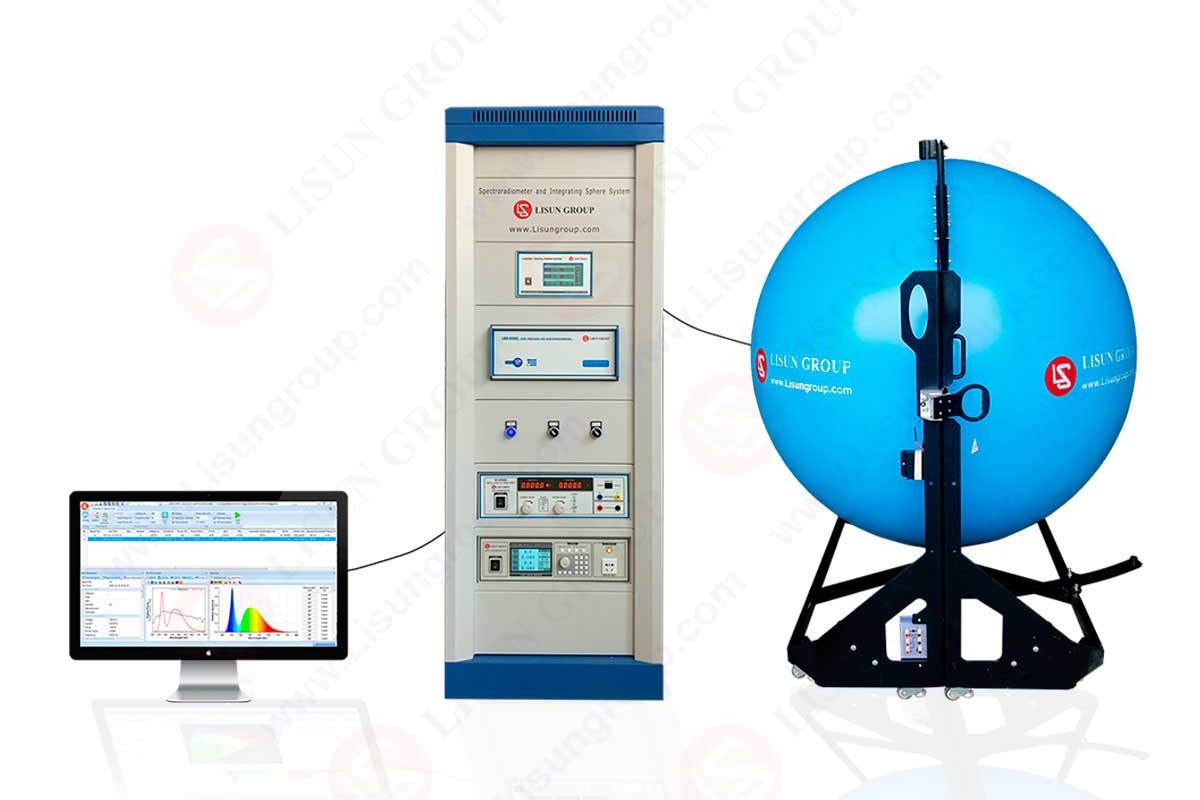

개별 LED 및 LED 조명 제품의 빛을 측정하기 위해 Ulbricht Sphere는 분광방사계를 사용합니다. 광도, 비색, 전기적 특성을 조사하여 LED의 품질을 검사해야 합니다. 자세한 내용은 LPCE-2 고정밀 CCD 분광방사계 Ulbricht Sphere 시스템은 여기를 클릭해 주세요.
