화재 방호 분야에서 전기 및 전자장 감지에 사용되는 바늘형 화염 시험 장비의 적용 및 기술 분석

요약 :
바늘형 화염 시험 장비 전기전자제품, 가전제품, 조명, 정보기술 장비 분야에서 핵심적인 화재 안전 감지 장치입니다. 장비 내부의 회로 단락이나 부품 과열과 같은 고장으로 발생하는 작은 화염을 모사하여, 작은 화염에 의한 발화 시나리오 하에서 제품 및 절연 재료의 내화성 및 화재 안전성을 정확하게 평가할 수 있습니다. LISUN ZY-3 본 논문은 바늘형 화염 시험기를 연구 대상으로 삼아, 해당 장비의 설계 원리, 기술 매개변수, 참조 표준 및 대표적인 적용 사례를 상세히 기술하고, 제품 연구 개발, 공장 품질 검사 및 제3자 인증에서의 핵심 가치를 분석하여 관련 산업 분야의 화재 안전 검사에 대한 기술적 참고 자료를 제공한다.

1. 소개
전기전자제품, 가전제품, 조명 및 정보기술 장비의 소형화 및 집적화 추세에 따라 장비 내부 회로 밀도가 증가하고, 단락, 부품 과열, 접촉 아크 등의 고장으로 발생하는 작은 화염으로 인한 화재 위험이 점점 더 커지고 있습니다. 화재 안전성은 제품 시장 진출의 핵심 지표가 되었습니다. 바늘 화염 시험 장비는 작은 화염의 발화 시나리오를 모사하는 특수 검출 장치로서, 실제 장비 고장 시 화염 연소 상태를 재현하여 제품의 내화성 평가를 위한 국제 및 국내 표준에 부합하는 과학적인 데이터를 제공합니다.

니들 화염 시험 장비는 표준 니들 버너를 통해 시험 시료에 방향성 화염을 가하여 시험 시료의 점화 상태, 잔염 시간 및 화염 확산 범위를 정확하게 측정합니다. 시험 결과는 제품이 화재 안전 요구 사항을 충족하는지 여부를 직접적으로 판단하는 데 사용됩니다. ZY-3 바늘형 화염 시험기는 다음에서 개발되었습니다. LISUN 다양한 산업 분야의 감지 요구를 충족하기 위해 설계된 이 제품은 모듈식 설계, 정밀한 파라미터 제어 및 폭넓은 적용성 덕분에 업계에서 주류 제품으로 자리 잡았으며, 전자 및 전기 생산 기업, 시험 기관 및 과학 연구 기관에 신뢰할 수 있는 화재 감지 솔루션을 제공합니다.

2. 바늘형 화염 시험 장비의 설계 원칙 및 핵심 기능
바늘 화염 시험 장비의 핵심 설계 목표는 전기 및 전자 장비의 내부 고장으로 발생하는 "작은 화염"을 고도로 모사하는 것입니다. 이러한 화염은 에너지가 집중되고 연소 범위가 작으며 주변 절연 재료에 쉽게 발화하는 특성을 가지고 있어 기존의 화재 감지 장비로는 정확하게 모사하기 어렵습니다. 바늘 화염 시험 장비는 버너 구조 최적화, 화염 매개변수의 정밀 제어 및 자동 시험 기능 통합을 통해 작은 화염의 발화 과정을 전체적으로 모사하고 데이터를 기록할 수 있습니다.

2.1 핵심 테스트 원칙
바늘 화염 시험 장비는 규격에 맞는 바늘 버너(내경 0.5mm, 외경 0.9mm)를 사용하고, 순도 95% 이상의 부탄을 연소 가스로 사용하여 높이 12mm±1mm의 바늘 화염을 발생시킵니다. 이 화염을 시험 시료의 지정된 부분에 45°의 경사각으로 직접 조사합니다. 시험 중 장비는 연소 시간, 시료 점화 시간, 잔화염 시간을 자동으로 기록하고, 화염 확산 및 낙하 물질이 아래쪽의 가연성 물질에 발화하는지 여부를 동시에 관찰합니다. 마지막으로, 시험 시료의 난연성이 기준에 부합하는지 여부를 판정합니다.

2.2 핵심 기능적 특징
업계를 대표하는 제품으로서, LISUN ZY-3 니들 화염 시험 장비는 정밀 온도 제어, 자동 타이밍, 데이터 기록 및 원격 조작과 같은 다양한 기능을 통합합니다. 이 장비의 핵심 특징은 세 가지 측면에서 나타납니다. 첫째, 정밀하고 제어 가능한 매개변수를 제공합니다. 화염 온도가 100℃±2℃에서 700℃±3℃까지 상승하는 데 걸리는 시간을 23.5초±1초 이내로 엄격하게 제어하며, 잔염 시간 기록 정확도는 ±0.1초에 달하여 시험 데이터의 표준화 및 비교 가능성을 보장합니다. 둘째, 유연한 시험 모드를 제공합니다. 단일/다중 연속 연소를 지원하며, 연소 시간은 0~999.9초 범위 내에서 맞춤 설정이 가능하여 다양한 제품의 시험 요구 사항에 맞춰 사용할 수 있습니다. 셋째, 안전하고 편리한 조작을 제공합니다. 자체 개발한 대형 LCD 터치스크린과 원격 제어 이중 모드 조작을 채택하여 작업자가 고온 연소 영역과의 직접적인 접촉을 피하고 안전한 거리에서 시험을 완료할 수 있습니다.

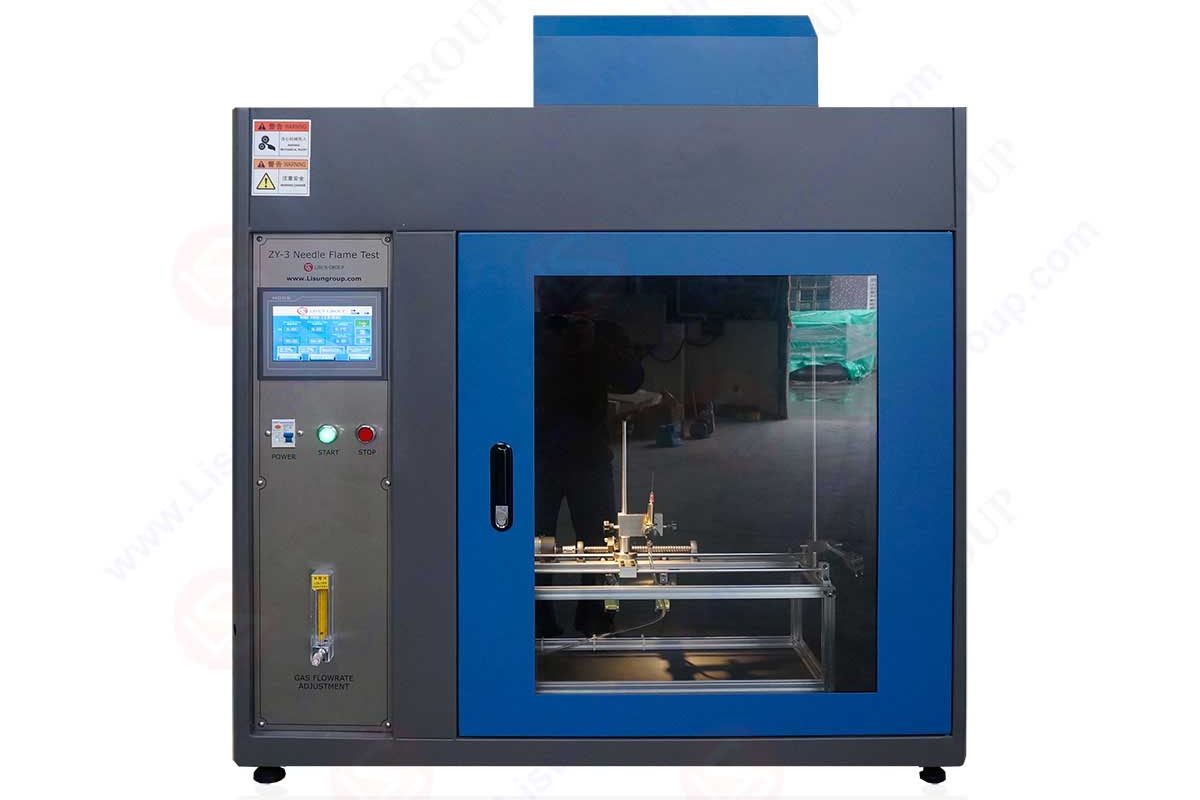

ZY-3 바늘 화염 테스트

3. 바늘형 화염 시험 장비의 기술 매개변수 및 참고 표준
바늘 화염 시험 장비의 기술 매개변수는 시험 정확도를 직접적으로 결정하며, 시험 결과가 세계 시장에서 인정받을 수 있도록 설계 및 생산 과정에서 관련 국제 및 국내 표준을 엄격히 준수해야 합니다. LISUN ZY-3/ZY-3S 본 논문에서는 바늘형 화염 시험 장비를 예로 들어 핵심 기술 매개변수를 정리하고 해당 참조 표준 시스템을 명확히 한다.

3.1 핵심 기술 매개변수
The LISUN ZY-3 바늘형 화염 시험기는 캐비닛형과 캐비닛형 두 가지 모델로 나뉩니다.ZY-3) 캐비닛 없이 (ZY-3S다양한 탐지 시나리오의 공간 요구 사항을 충족합니다. 핵심 기술 매개변수는 표 1에 나와 있습니다.

표 1 핵심 기술 매개변수 LISUN ZY-3/ZY-3S 바늘형 화염 시험 장비

3.2 참조 표준
바늘형 화염 시험 장비의 시험 과정 및 결과 판정은 국제 및 국내 표준을 엄격히 준수해야 합니다. LISUN ZY-3 바늘형 화염 시험 장비는 전기전자 제품의 화재 위험 시험에 대한 핵심 표준을 완벽하게 충족하며, 다양한 산업 분야의 특수 시험 표준에도 적합합니다. 핵심 참조 표준은 표 2에 나와 있습니다.

표 2 바늘형 화염 시험 장비의 핵심 참조 표준

4. 바늘형 화염 시험 장비의 일반적인 적용 분야
화재 안전 감지를 위한 기본 장비인 바늘형 화염 시험기는 전기전자, 가전제품, 조명, 정보 기술, 자동차 전자 장치 등 다양한 분야에서 널리 사용됩니다. 완제품, 핵심 부품 및 절연 재료에 대한 내화성 시험을 수행하여 제품 연구 개발, 품질 관리 및 시장 진출에 필요한 데이터를 제공합니다. 구체적인 적용 분야는 다음과 같습니다. LISUN ZY-3 아래에서는 다양한 분야에서 사용되는 바늘형 화염 시험 장비를 분석합니다.

4.1 전기 및 전자 장비 산업
저전압 전기기기(릴레이, 차단기, 단자대), 스위치 및 소켓, 케이블 절연층 등의 제품에 대해 바늘 화염 시험 장비를 사용하여 접촉 아크 및 과부하 전류로 발생하는 작은 화염을 모사하여 제품의 내화성을 시험할 수 있습니다. 예를 들어, 차단기의 절연 부품에 대한 바늘 화염 시험을 통해 단락 화염 발생 시 절연체가 계속 연소되는지 여부를 확인하고 화염 확산으로 인한 회로 고장 확장을 방지할 수 있습니다. 이러한 적용 시나리오는 GB/T 5169.5-2020, GB/T 2099.1-2021 등의 표준을 준수해야 합니다.

4.2 정보 기술 및 시청각 장비 산업
컴퓨터, 프린터, 라우터, 휴대폰 충전기 등의 장비에 내장된 칩과 전원 모듈은 과열로 인해 작은 화염이 발생하기 쉽습니다. 바늘 화염 시험 장비를 사용하면 고전압 부품 고장 후 장비 외피와 절연 부품의 내화성을 평가할 수 있습니다. 예를 들어, 휴대폰 충전기 외피에 30초 표준 연소 시험을 실시하여 단락 화염 발생 시 자체 소화가 가능하고, 떨어지는 액체가 주변 물질에 불이 붙지 않는지 확인함으로써 UL 94:2024 난연성 요구 사항을 충족할 수 있습니다.

4.3 조명 장비 산업
LED 드라이버 하우징, 램프 방열판, 형광등 안정기 등 조명 제품의 구성 요소는 회로와 직접 접촉하거나 장시간 고온 환경에 노출됩니다. 바늘 화염 시험 장비를 사용하면 작은 화염 고장 상황에서 이러한 부품의 잔화염 성능을 시험할 수 있습니다. 무대 조명이나 실외 투광등과 같은 특수 조명 장비의 경우, 다양한 연속 연소 모드를 사용하여 극한 고장 시나리오에서의 내화 성능을 모사할 수도 있습니다. GB 7000.1-2015 및 IEC 60598-1:2020 표준.

4.4 자동차 전자 장치 및 차량 탑재 장비 산업
차량용 전자 장치(내비게이션, 차량용 충전기) 및 신에너지 자동차(충전기, 배터리 관리 시스템) 분야에서 니들 화염 시험 장비는 전선 하니스 절연층 및 절연 부품의 내화성을 시험하고, 충전 과부하 및 회로 고장으로 발생하는 화염을 모사하여 제품이 자동차 산업의 엄격한 내화 기준을 충족하는지 확인할 수 있습니다. 예를 들어, ISO 6722-1:2019 및 GB/T 2408-2021 표준에 따라 700℃ 화염 작용 하에서 충전기의 절연 부품 안정성을 검증하는 시험을 수행할 수 있습니다.

4.5 재료 연구 개발 및 검사 분야
바늘형 화염 시험 장비는 ABS/PC/PA 엔지니어링 플라스틱, 난연 개질 소재, 에폭시 유리 섬유판과 같은 절연 재료의 연구 개발 평가에도 활용될 수 있습니다. 작은 화염 조건에서 재료의 발화 및 잔염 시간을 측정함으로써 재료 배합 최적화를 위한 데이터 기반을 제공하고, 높은 난연성을 지닌 재료의 연구 개발 및 응용을 촉진합니다.

5. 니들 화염 시험 장비의 산업적 가치 및 발전 추세

5.1 핵심 산업 가치
화재 안전 감지의 "최전선"으로서 바늘형 난연 시험 장비의 핵심 가치는 세 가지 측면에서 나타납니다. 첫째, 정확한 감지를 통해 난연성 기준에 미달하는 제품을 걸러내고 제품 안전을 보장하여 장비 결함으로 인한 화재 사고를 줄입니다. 둘째, 국제 및 국내 표준에 부합하는 시험 데이터를 제공하여 기업이 CE, CCC 등의 인증을 원활하게 획득하고 글로벌 시장에 진출할 수 있도록 지원함으로써 시장 진출을 용이하게 합니다. 셋째, 재료 및 부품의 난연성 시험을 통해 기업이 높은 난연성을 갖춘 신소재 및 구조를 개발하도록 유도하고 산업 전반의 화재 안전 수준을 향상시켜 기술 발전을 촉진합니다.

복용 LISUN ZY-3 바늘형 화염 시험 장비를 예로 들면, 10년 이상 시장에 적용되어 전자 및 전기 제품 생산 기업과 제3자 시험 기관의 표준 장비로 자리 잡았으며, 수십만 개의 제품에 화재 감지 서비스를 제공하고 전기 및 전자 분야의 화재 위험을 효과적으로 줄이고 있습니다.

5.2 향후 발전 추세
각 산업 분야의 화재 안전 기준이 지속적으로 강화됨에 따라, 니들 화염 시험 장비는 지능화, 통합 및 고정밀화 방향으로 발전할 것입니다. 첫째, 사물 인터넷(IoT) 기술을 통합하여 시험 데이터의 클라우드 저장 및 원격 분석을 구현하고 검출 효율을 향상시킵니다. 둘째, 통합을 통해 니들 화염 시험에 글로우 와이어, 수평 및 수직 연소 등 다양한 시험 기능을 통합하여 여러 항목을 한 번에 검출할 수 있도록 합니다. 셋째, 고정밀화를 통해 버너 및 온도 제어 시스템을 최적화하여 화염 매개변수의 제어 정밀도를 더욱 향상시키고 더욱 엄격한 시험 기준에 부응할 것입니다.

동시에, 신에너지 자동차 및 인공지능 장비와 같은 신흥 분야의 화재 감지 요구에 부응하여, 바늘 화염 시험 장비는 극한 환경에서의 작은 화염 발화 시나리오를 시뮬레이션하는 맞춤형 시험 모드를 개발하여 신흥 산업의 화재 안전을 위한 기술적 지원을 제공할 것입니다.

6. 결론
전기전자제품, 가전제품, 조명 및 정보기술 장비 분야에서 필수적인 화재 안전 감지 장치인 니들 화염 시험기는 장비 내부 고장으로 발생하는 미세 화염을 모사하여 제품 및 절연 재료의 내화성을 정확하게 평가합니다. 모듈식 설계, 정밀한 파라미터 제어, 유연한 시험 모드 및 폭넓은 표준 호환성을 바탕으로, LISUN ZY-3 바늘형 화염 시험기는 업계를 대표하는 제품으로 자리매김했으며, 기업의 제품 연구 개발, 공장 품질 검사 및 제3자 인증에 대한 신뢰할 수 있는 기술 지원을 제공합니다.

화재 안전에 대한 관심이 높아짐에 따라, 바늘형 화염 시험 장비의 기술 수준은 산업계의 화재 안전 기준 향상에 직접적인 영향을 미칩니다. 앞으로 지능화 및 통합 기술의 발전으로 바늘형 화염 시험 장비는 검출 효율과 정밀도를 더욱 향상시키고, 새롭게 부상하는 분야의 검출 요구에 부응하여 전기전자 산업의 화재 안전 발전을 촉진하고 화재 사고 위험을 줄이는 데 중요한 역할을 할 것입니다. 동시에 기업들은 바늘형 화염 시험 장비의 활용을 중요시하고, 제품 연구 개발 및 생산의 전 과정에 걸쳐 화재 안전 검출을 시행하여 제품의 화재 안전 성능을 원천적으로 향상시켜야 합니다.
