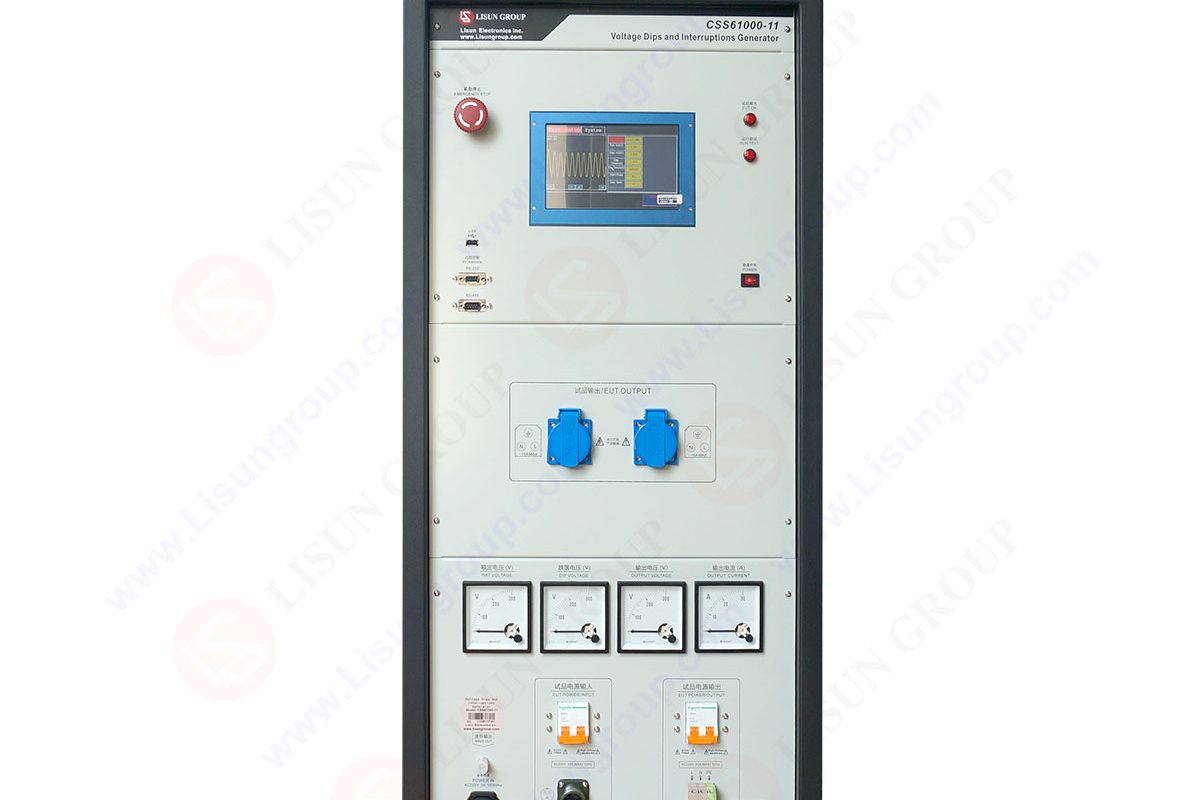

전압 강하 발생기는 전압 중단 테스트에 어떻게 유용한가요?

전압 딥 발생기 정의
NEMA MG1-16.48 정의 전압 강하 정격 발전기 출력 전압과의 가장 큰 전압 차이로. 모터 시동 또는 큰 블록 부하에서의 돌입 전류는 엔진 속도를 제한하고 메인 필드에 대한 낮은 여자는 이러한 딥을 생성합니다. 순간적인 전압 강하의 원인과 해결 방법은 블록 부하와 다르기 때문에 독립적으로 측정 및 분석됩니다. 순간적인 특성 때문에 모터 돌입 전류로 인한 가장 큰 딥은 XNUMX사이클 이내에 발생하며 오실로스코프로만 모니터링할 수 있습니다. 기계식 레코더는 엔진 속도를 느리게 하는 무거운 블록 부하로 인한 딥을 감지할 수 있습니다.

지속적인 딥 혼란
일부 젠 세트 브랜드는 전압 강하 회사 문서에서 다르게 정의됩니다. 순간적인 전압 강하 대신 더 낮지만 더 긴 회복 곡선에서 강하를 평가하는 지속적인 전압 강하가 제공됩니다.
AVR 응답 시간이 비슷한 두 발전기의 서브 과도 리액턴스를 비교하면 모터 시동 전압 강하의 의미 있는 비교를 얻을 수 있습니다. 동일한 모터를 시작할 때 동일한 서브 과도 리액턴스를 가진 두 기계는 거의 동일한 전압 강하를 갖습니다.

결과적으로 전압 강하의 측정으로 지속적인 전압 강하를 사용하는 공급자는 자신의 젠 세트가 다른 제조업체가 설정한 순간 전압 강하 표준과 일치하는지 여부에 대해 "예" 또는 "아니오"로 단호한 대답만 제공합니다.
설명하는 프로젝트에 대해 비슷한 입찰가를 받을 수 있도록 하는 유일한 방법입니다.

발전기 세트의 과도 응답 이해
스위치가 회로에서 수백 kW를 보낼 때 부하를 받는 지역 유틸리티의 능력이나 전력 품질에 대한 일시적인 영향에 대해 걱정할 필요가 없습니다. 그러나 이것은 발전기 세트에서 전력을 끌어올 때 합법적인 문제입니다. 한 단계에서 수용할 수 있는 부하의 양과 전력 품질에 대한 일시적인 영향의 크기는 젠 세트 모델 간에 크게 다릅니다.

발전기 세트에 무거운 부하가 가해지면 엔진 속도가 일시적으로 떨어지거나 낮아져 정상 상태로 돌아갑니다. 부하가 제거되면 엔진 속도가 일시적으로 증가하거나 초과됩니다. 발전기 주파수가 엔진 rpm에 의해 결정되기 때문에 전력 품질이 변경됩니다. 과도 응답은 이러한 일시적인 속도 변동의 측정입니다.

과도 반응의 길이 및 % 주파수 변화가 측정됩니다(아래 그림 참조). 엔진이 정상 상태로 돌아가는 데 걸리는 시간을 회복 시간이라고 합니다. XNUMX초에서 XNUMX초 사이입니다. 일반적으로 딥의 비율이 높을수록 엔진이 복구하는 데 더 오래 걸릴수록 버스에 더 많은 무게가 추가됩니다.

과도한 블록 부하로 인해 엔진이 정지하고 발전기 전압이 떨어질 수 있기 때문에 딥은 종종 오버슈트보다 더 위험합니다. 발전기 세트의 회전 질량은 주파수 유지에 도움이 되지만 발전기와 엔진 사이의 관성은 주의 깊게 균형을 잡아야 합니다. 더 큰 발전기가 지정되면 주파수 강하가 감소하여 더 많은 엔진 마력을 복구에 사용할 수 있습니다. 발전기 세트의 전압 조정 메커니즘은 과도 응답에 영향을 미치는 가장 중요한 구성 요소입니다. Volt-per-hertz 전압 조정 방법은 주파수를 비례적으로 따라가서 전압을 제어합니다.

큰 블록 부하가 엔진 rpm 및 발전기 주파수를 감소시켜 전압이 저하되어 엔진을 효율적으로 언로딩하고 복구 시간을 단축합니다. 이 시스템은 모든 Cat Gen 세트에서 사용됩니다. 정전압 조정 시스템은 전압 변화 비율이 낮지만 복구 기간이 훨씬 더 깁니다. 엔진이 완전히 적재되면 엔진 실속의 위험이 높아집니다. 일부 발전기는 헤르츠당 이중 전압 조절 방법을 사용합니다. 이러한 방법은 블록 로딩 기능을 상당히 향상시키거나 복구 시간을 단축하지만 훨씬 더 높은 전압 강하가 발생합니다. 과도 응답성은 엔진 설정의 영향도 받습니다.

대부분의 젠 세트 엔진은 더 큰 엔진을 필요로 하지 않고 추가 마력 및 kW를 제공하기 위해 터보차지됩니다. 터보차저의 단점은 과도 응답성에 있습니다. 공기는 운반 시나리오에서 제한 요소가 됩니다. 젠셋 엔진의 과도 응답이 길수록 더 많이 터보차저됩니다. 전압 강하 및 짧은 정전은 과부하의 급격한 변화로 인한 전력 네트워크의 장애로 인해 발생합니다. 전력 네트워크에 연결된 지속적으로 변화하는 부하로 인해 전압이 변경됩니다. 이러한 발생은 전기 및 전자 장비에 영향을 줄 수 있으므로 실험실 환경에서 모방해야 합니다.

IEC 61000-4-30 테스트
• IEC 61000-4-11, 정격 입력 전류가 16Hz 또는 50Hz AC 네트워크에 연결하기 위해 위상당 60A를 초과하지 않는 전기 및 전자 장비에 적용됩니다.
• IEC 61000-4-34는 위상당 정격 입력 전류가 16A보다 큰 전기 및 전자 장비, 특히 단상을 포함하여 50Hz 또는 60Hz 교류 네트워크에 연결된 장비의 전압 강하 및 단락에 적용됩니다. 및 1상 전원. IEC는 위상당 3A보다 큰 전류에 대해 전력 시스템 전체에서 현장 측정을 권장합니다.
• IEC 61000-4-29, DC 전원 포트에서 전압 강하, 단락 중단 또는 전압 변화가 발생할 때 전기 및 전자 장비에 적용됩니다.
모든 EMC 기본 표준과 마찬가지로 목표는 이러한 현상에 노출될 때 전기 및 전자 장비의 내성을 평가하기 위한 단일 기준을 만드는 것입니다. 제품 표준은 기본 표준에 명시된 테스트의 관련성과 적용 가능성을 결정할 책임이 있습니다. 여기에 제공된 자료는 IEC 61000-4-11 표준을 중심으로 합니다.

테스트 장비 요구 사항
실험실에서 전압 강하, 짧은 중단 및 변동성 테스트를 복제하기 위해 전용 테스트 장비를 사용할 수 있습니다. IEC 기본 표준은 옵션으로 전압 변동 테스트를 제공합니다. 다음은 적합성 테스트에 활용하기 위해 테스트 장비가 충족해야 하는 표준입니다.

• 무부하 출력 전압 – 발전기 출력 전압은 무부하 상태일 때 설정된 딥 레벨의 5% 이내여야 합니다. 딥 레벨은 공칭 전압의 0%, 40%, 70% 및 80%로 지정됩니다.
• 부하에 따른 출력 전압의 변화 – 무부하에서 부하로의 전압 변화는 정의된 딥 레벨의 5% 미만이어야 합니다.
• 출력 전류 용량 – 발전기는 필요한 딥 레벨에서 짧은 시간 동안 16A 이상의 전류를 전달할 수 있어야 합니다. 가장 어려운 상황은 발전기가 40초 동안 40A를 처리해야 하는 3% 딥 레벨에서입니다.
• 피크 돌입 전류 기능 – 테스트 장비는 피크 돌입 전류 기능을 제한해서는 안 됩니다. 발전기의 최대 피크 용량은 1000V ~ 250V 주전원의 경우 600A, 500V ~ 200V 주전원의 경우 240A, 250V ~ 100V 주전원의 경우 120A를 초과해서는 안 됩니다.
• 전압 오버슈트/언더슈트 – 발전기에 100 저항 부하가 부하될 때 실제 전압의 순간 피크 오버슈트/언더슈트는 설정된 딥 레벨의 5% 미만이어야 합니다.
• 전압 상승 및 하강 시간 – 발전기는 급격한 전압 레벨 이동 동안 1초와 5초 사이에서 전환할 수 있어야 합니다.
• 위상 이동 – 발전기는 0도에서 360도 사이에서 위상을 이동할 수 있어야 합니다.
• 위상 관계 및 제로 크로싱 - 발전기는 교류 전력을 감지하고 동기화할 수 있어야 합니다. 전압 강하 및 중단 이벤트의 위상 관계는 전력 주파수의 10° 미만이어야 합니다. 또한 발전기의 제로 크로싱 제어는 주전원 주파수의 10° 이내여야 합니다.

상승 및 하강 시간의 중요성
스위치 동안 주요 위상 변이를 피하기 위해 전압 강하 및 짧은 중단을 수행하는 동안 필요한 빠른 상승 및 하강 시간을 충족하는 테스트 장비를 사용하는 것이 중요합니다. 1초~5초의 전환 시간은 최악의 시나리오이며 전자 장비 근처의 전원 네트워크에서 단락을 복제합니다. 결과적으로 퀵 스위칭을 사용한 테스트는 최악의 상황에서 평가되는 장비의 내구성을 평가할 수 있습니다. 예를 들어 230V / 50Hz 전원 네트워크에서 스위치 타이밍의 영향을 살펴보겠습니다.

AC 전원 주파수를 사용하여 다양한 스위치 타이밍에 대한 위상 편이를 결정할 수 있습니다. IEC 5-61000-4에 설정된 11초의 가장 느린 전환 시간 제한이 단 0.09°의 위상 편이로 변환된다는 것을 알 수 있습니다. 200초의 전환 시간을 갖는 사전 적합성 딥 발생기는 3.6°의 위상 변이를 추가하고 500초의 전환 시간은 9°의 위상 변이를 추가합니다.

테스트 레벨의 하락은 이러한 상당한 위상 변화의 60차 효과입니다. 200Hz 전력 네트워크에서 위상 변이 영향은 훨씬 더 두드러집니다. 예를 들어 4.3초 스위치 시간은 60Hz에서 500° 위상 변이를 나타내는 반면 10.8초 스위치 시간은 XNUMX° 위상 변이와 같습니다. 진정한 딥 시작 각도가 발전기의 정밀도에 의해 결정될 수도 있다는 점을 감안할 때, 전환 프로세스로 인해 위상 편이를 줄이는 것이 상당히 유리합니다.

돌입 전류 기능의 중요성
전자 장비를 전원 네트워크에 연결할 때 장비에 돌입 전류가 유입되어 피해를 줄 수 있습니다. 대부분의 전자 장비는 이러한 돌입 전류를 제한하는 회로로 설계되었습니다. 전압 강하 또는 짧은 정전 후 전원 네트워크가 복구되면 동일한 돌입 전류 흐름이 재개되지만 보호 회로가 해제될 수 있습니다. 전압 강하 또는 잠시 중단되는 동안 장비 손상을 최소화하려면 딥 발생기가 돌입 전류를 제한하지 않으면서 충분한 전류를 공급해야 합니다.

　 전압 강하 짧은 중단 테스트 장비는 이상적으로 피크 돌입 전류 구동 용량을 충족해야 합니다. 테스트 장비가 이 요구 사항(1,000V – 250V 주전원의 경우 최소 600A, 500V ~ 220V 주전원의 경우 240A, 250V – 100V 주전원의 경우 120A)을 충족하는 경우 EUT의 피크 돌입 전류를 측정할 필요가 없으므로 시간이 절약됩니다. EUT의 관찰된 돌입 전류가 테스트 장비의 보고된 돌입 구동 기능의 70% 미만인 경우 IEC 61000-4-11은 돌입 전류가 낮은 발전기를 사용하는 해결 방법을 허용합니다. 테스트 전에 두 특성을 모두 측정해야 하므로 시간과 비용이 증가합니다.

IEC 61000-4-11 Ed.2와 Ed.3 간의 변경 사항
IEC 61000-4-11 Ed.3은 2020년에 발행되었으며 61000년의 이전 IEC 4-11-2 Ed.2004를 대체합니다. 표준의 주요 수정 사항은 상승 및 하강 시간에 대한 보다 명확한 설명과 적합성 테스트를 위해 1초에서 5초 범위의 상승 및 하강 시간을 가진 발전기를 사용해야 하는 강력한 요구 사항.

표준의 초과/미달 요구 사항은 Edition 2에서 명확하지 않아 교정/검증 중에 어떤 매개변수를 측정해야 하는지에 대한 오해를 불러일으켰습니다. 일부 해석에 따르면 오버슈트와 언더슈트는 레벨 전환이 발생할 때와 레벨 전환이 완료될 때 모두 기록되어야 합니다.

오버슈트와 언더슈트는 이제 스위칭 전보다는 스위칭 후에 발생하는 효과로 명시적으로 정의됩니다. 이는 하강 에지 언더슛은 측정만 필요하지만 상승 에지 오버슈트는 측정이 필요함을 나타냅니다. 100 저항 부하로 측정할 때 오버슈트 또는 언더슈트는 실제 전압의 5% 미만이어야 합니다.

자주 묻는 질문
전압 강하가 발생하는 이유는 무엇입니까?
A 전압 강하 공급 전압(UF)이 명시된 공급 전압(Uc)의 90%로 설정된 임계값 아래로 떨어질 때 발생합니다. 전압 중 적어도 하나가 임계값 아래로 떨어질 때 다상 시스템에서 전압 강하가 발생하고 모든 전압이 임계값 이상일 때 종료됩니다.

전압 강하 및 정전 테스트가 정확히 무엇입니까?
전압 강하 단기 정전은 과부하의 급격한 변화로 인한 전력망의 장애로 인해 발생합니다. 전력 네트워크에 연결된 지속적으로 변화하는 부하로 인해 전압이 변경됩니다.

전압 중단이란 정확히 무엇입니까?
URMS(1/2) 전압이 지정된 차단 레벨 아래로 떨어지면 전압 차단이 발생합니다. 일반적으로 중단 임계값은 전압 강하 수준보다 훨씬 낮게 설정됩니다. 중단은 URMS(1/2) 전압이 중단 임계값 아래로 떨어질 때 시작되고 URMS(1/2) 전압이 중단 임계값에 전압 히스테리시스를 더한 값과 같거나 초과할 때 종료됩니다.
