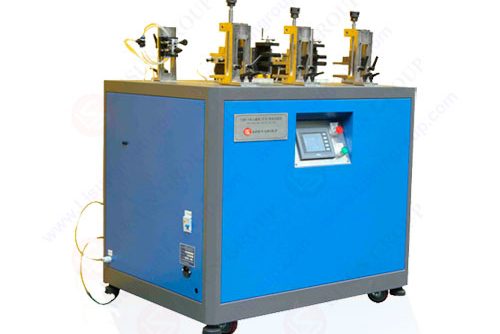

플러그 소켓 스위치 수명 테스터는 소켓의 수명을 어떻게 향상합니까?

소켓 테스터
A 소켓 테스터 은(는) 벽면 소켓이 제대로 배선되어 있고 제대로 작동하는지 빠르게 확인하는 데 사용되는 휴대용 전기 장치입니다. 전원 콘센트에 직접 연결되거나 리드로 연결된 부착된 플러그를 통해 연결됩니다.
일단 설치되면 대부분의 버전은 신호 방법으로 장치 후면에 XNUMX개의 LED를 사용합니다.

이들은 주전원에서 소켓을 통해 오는 교류(AC) 및 전압(또는 부족)의 수준에 응답하여 일반적으로 신호음 또는 경고음과 함께 다양한 조합으로 조명됩니다. 소켓 테스터는 중성선 및 접지 배선 오류와 같은 일반적인 배선 문제를 감지하기 위한 것입니다. 중성선은 전기 회로를 소스에 다시 연결하는 반면 접지선은 잉여 전류를 방전하고 전기 장치에서 접지로 흘러감으로써 감전사 또는 회로 손상의 위험을 줄입니다. 후자는 접지선 또는 접지선이라고도 합니다.

중성선과 접지선을 동시에 검사할 수 있습니다. 다른 소켓 테스터 장치는 퓨즈 및 오류 위치 또는 전기 극성 테스트와 같은 추가 기능을 제공합니다. 전기 회로에서 양극과 음극의 배열을 극성이라고 합니다. 교류는 초당 여러 번 앞뒤로 전환되기 때문에 극성이 중요합니다. 극성을 추적하고 인식하는 것은 회로와 회로가 포함된 장비가 제대로 작동하는지 확인하는 데 중요합니다.
소켓 테스터는 설치 및 유지 보수 전문가뿐만 아니라 전기 기술자의 도구 상자에 있는 표준 장비입니다.

소켓 테스터 다음을 포함하여 다양한 이름으로 이동합니다.
• 주전원 극성 테스터 플러그
• 플러그인 소켓 테스터
• 콘센트 테스터
• 전원 테스터
• 소켓 검사기
• 플러그인 메인 테스터
• 콘센트 테스터

PAT 테스터라고도 합니다. 그러나 Health and Safety Executive는 휴대용 기기 테스트를 전기 기기 테스트의 광범위한 범주로 정의합니다.

소켓 테스터: 어떻게 작동합니까?
그렇다면 메인 소켓 테스터는 정확히 어떻게 작동합니까? 마이크로프로세서는 이러한 전기 장치의 도체 회로에 연결됩니다. 플러그 소켓 테스터를 삽입한 후 프로세서는 전류의 흐름(연속성)과 접촉하는 연결의 극성을 분석합니다. 테스터는 소켓의 각 접점을 검사하여 올바른 와이어에 연결되어 있는지 확인합니다. 그런 다음 미리 프로그래밍된 일련의 LED 및 신호음을 사용하여 발견된 모든 유형의 배선 오류를 표시합니다.

기본 소켓 테스터는 단순한 첫 번째 방어 장치입니다. 그러나 몇 가지 잠재적으로 중요한 배선 문제를 감지할 수 없습니다. 일부 예에는 접지와 중성선이 우발적으로 전환될 때 발생하는 접지 중성선 반전과 회로의 전체 전기 저항 또는 임피던스가 포함됩니다. 이를 위해서는 더 복잡한 버전이나 멀티미터와 같은 다른 테스트 장비를 사용해야 합니다.

소켓 테스터 유형
선택할 수있는 다양한 디자인이 있습니다. 대부분의 모델은 LED를 사용하지만 일부 모델에는 전면 패널 화면도 포함되어 있습니다. XNUMX핀 플러그 소켓 테스터가 가장 일반적이지만 XNUMX핀 및 XNUMX핀 변형도 사용할 수 있습니다. 대부분 오디오 알람이 있지만 더 간단하고 소리가 없는 모델을 사용할 수 있습니다.

소켓 테스터는 기능에 따라 세 가지 유형으로 분류됩니다.
초보자를 위한 소켓 테스터
표준 소켓 테스터를 사용하여 콘센트 소켓의 다양한 배선 결함 상태를 감지할 수 있습니다. 일반적으로 13암페어 플러그와 같은 크기입니다.

복잡한 소켓 테스터
접지선 및 단자에 흐르는 결함 전류가 직면한 저항의 양을 나타내는 접지 오류 루프 임피던스 측정과 같은 고급 테스트 기능을 제공합니다.

전문 소켓 테스터
여기에는 고급 접지 루프 임피던스 판독값과 같은 최고 구경의 테스트가 포함됩니다. 모든 소켓 테스터는 지구가 없음을 나타냅니다. 시장에 나와 있는 많은 간단한 소켓 테스터가 임피던스가 500k만큼 높더라도 건강한 접지를 표시하는 것으로 밝혀졌기 때문에 이러한 구별은 중요합니다. 0.5M(500k)은 일반적으로 우수한 절연 수준으로 간주되기 때문에 "보호" 접지는 이 상황에서 보호 기능을 제공하지 않습니다.

어스 루프
과전류 보호 장치가 감전사를 방지할 수 있을 만큼 충분히 빨리 분리되도록 하려면 정확한 접지 루프 임피던스 측정이 필요합니다. 지락이 발생한 경우 루프 임피던스 값은 BS7671 Wiring Regulations Amendment 3:2015에 설정된 값보다 작아야 합니다. 몇 옴보다 큰 접지 루프 값은 연결 해제 시간에 문제를 일으킬 수 있으므로 이 범위의 접지 루프 임피던스 값을 보고할 수 있는 소켓 테스터는 단순한 LED 오류 표시기보다 설치의 전기 안전에 대해 훨씬 더 많은 정보를 공개합니다.

테스트 및 검증, 18판
소켓 테스터가 철저한 배선 설치 검사를 대신할 수 없다는 점을 이해하는 것이 중요합니다. 그러나 적절하게 사용할 경우 소켓 테스터는 잠재적으로 위험한 설치 및 배선 문제를 식별하기 위한 빠르고 효과적인 옵션을 제공합니다.
또한 기존 설비 및 기기에서 작업하기 전에 잠재적으로 위험한 문제를 발견하기 위한 서비스 도구로 매우 유용할 수 있습니다. 소켓 테스터의 이점 및 제한을 포함하여 사용에 대한 자세한 내용은 애플리케이션 노트를 참조하십시오.

암페어
암페어(Amp로 약칭)는 국제적으로 인정되는 전류 단위입니다. 더 높은 암페어는 더 많은 양의 전하를 의미합니다. 극성 테스터 플러그는 안전하게 작동해야 하는 암페어 범위를 나타내는 다양한 정격 전류로 제공됩니다. 여기에는 일반 13a 및 16amp 정격과 다음이 포함됩니다.
• 11암페어
• 32암페어
• 63암페어

전압
전압은 전류의 강도 또는 압력을 반영하는 반면 암페어는 전자의 양을 정량화합니다. 다양한 플러그 검사기 모델은 다양한 전압 범위에서 작동하도록 설계되었습니다. 이것들은:
• 110V
• 230V
• 240V
• 400V

소켓 테스터 작동
소켓 테스터 주머니에 쉽게 들어가는 작고 간단한 장치입니다. 사용하는 데 광범위한 전문 지식이 필요하지 않지만 전기 배선 기본 지식이 있으면 유리합니다.

전원 및 배선 문제에 대해 소켓을 테스트하는 방법
1. 전원을 끕니다.
2. 전원 콘센트에서 다른 플러그나 장치의 플러그를 뽑습니다.
3. 소켓 테스터를 삽입합니다.
4. 컴퓨터를 다시 시작하고 결과를 기다립니다.

XNUMX개의 LED가 모두 켜지면 결함이 발견되지 않은 것입니다. 다양한 제조업체의 모델은 특정 순서나 색상으로 LED를 조명하여 결함을 표시하며 때로는 경고음과 함께 표시됩니다. 기본 전기 플러그 테스터는 일상적으로 발생하는 제한된 수의 전기 결함을 식별합니다. 다음은 몇 가지 예입니다.

뉴트럴 리버스 라이브
전기 기술자는 소켓의 중성선이 활선 또는 열선용 단자에 연결될 때를 설명하기 위해 "활선 중성선 역"이라는 용어를 사용합니다. 소켓을 제대로 끌 수 없기 때문에 이는 안전상의 위험입니다. 표면적으로 꺼져 있어도 전기가 흐르면서 살아 있습니다.

라이브 어스 리버스
이 용어는 소켓의 활선 및 접지선을 반대 방향의 단자에 연결하는 것을 나타냅니다. 이는 장치의 노출된 요소에 전류가 흐르고 잠재적으로 치명적인 감전을 초래할 수 있기 때문에 위험합니다.

지구가 없거나 없음
과전류를 안전하게 방전하기 위한 접지선이 해당 단자에 연결되어 있지 않습니다.

누락 또는 중립 결함
중성선은 회로를 완성하고 시작점으로 돌아가는 도체입니다. 대부분의 소켓 테스터는 이것이 연결되지 않았는지, 잘못 연결되었는지, 접지에 접촉되어 있지 않은지 또는 다른 결함이 있는지 여부를 나타냅니다.
이 판독값은 활선 또는 핫 와이어에 문제가 있음을 나타냅니다. 예를 들어 손상되거나 잘못 배선될 수 있습니다. 문자 P는 때때로 활선(전력)을 나타내는 데 사용됩니다.

장치 뒷면에서 판독값의 키를 찾을 수 있습니다. 일부 유형은 또한 라이브, 중성선 또는 접지선에서 문제가 있는 위치를 식별합니다. 전기 콘센트의 전원 및 배선을 테스트하는 것은 새로운 문제를 감지하기 위해 정기적으로 수행해야 하는 중요한 안전 관행입니다. 소켓 테스트는 올바른 도구만 있으면 기술 지식이 필요하지 않은 빠르고 쉬운 작업입니다. 반면에 전기 유지 보수는 자격을 갖춘 전기 기술자 또는 기술자만 수행해야 하는 전문 작업입니다. 여러 유명 전기 장비 제조업체에서 고품질 소켓 테스터를 생산합니다.

어떤 소켓 테스터가 당신에게 적합합니까?
이상적인 소켓 테스터는 정기적으로 확인해야 하는 전기 소켓과 수행해야 하는 테스트 종류에 따라 결정됩니다. 소켓 테스터 요구 사항을 확인하십시오. 모든 측정 항목이 필요한 전기 기술자입니까? 전기 장비를 담당하는 엔지니어? 아니면 특정 소켓의 안전에만 관심이 있는 사람입니까?

자주 묻는 질문
플러그인 소켓 테스터는 어떻게 작동합니까?
소켓 테스터는 벽면 소켓이 제대로 배선되어 있고 제대로 작동하는지 빠르게 확인하는 데 사용되는 휴대용 전기 장치입니다. 전원 콘센트에 직접 연결되거나 리드로 연결된 부착된 플러그를 통해 연결됩니다.

소켓이 활성 상태인지 어떻게 알 수 있습니까?
검은색 금속 탐침을 접지 단자에 고정한 상태에서 빨간색 탐침을 활선 단자에 놓을 수도 있습니다. 콘센트가 적절하게 접지된 경우 멀티미터 판독값은 약 230이어야 합니다. 라이브 터미널만 올바르게 작동하는 콘센트에서 판독값을 표시해야 합니다.

플러그인 소켓 테스터는 신뢰할 수 있습니까?
소켓 테스터가 철저한 배선 설치 검사를 대신할 수 없다는 점을 이해하는 것이 중요합니다. 적절하게 사용할 경우 소켓 테스터는 잠재적으로 유해한 설치 및 배선 문제를 식별하기 위한 빠르고 효과적인 옵션을 제공합니다.
