LM-80 LED 조명 분야

LED의 수명은 여전히 ​​장기적인 관심의 특성입니다. LED의 이론적 수명은 매우 깁니다. 기존 광원이 2H45MIN을 사용하고 수명이 다할 때까지 15분 주기 테스트를 사용하는 것처럼 LED 제품의 측정은 분명히 비현실적입니다. 따라서 LED 제품은 가속노화수명시험을 이용할 필요가 있다. 동시에 LED의 열적 특성, 환경 내성, 전자파 적합성 저항 등의 성능을 테스트하여 LED의 수명을 종합적으로 분석해야 합니다.

1. LED 신뢰성 및 수명 관련 핵심 지표
LED 제품 제조의 각 구성 요소와 링크는 신뢰성과 수명에 영향을 미칩니다. 예를 들어, LED 매듭과 기판의 가상 용접, LED 형광 분말의 가열 열화 및 열화, 포장재 열화 및 드라이브 고장 등. 최종 열화는 반도체(PN 매듭)일 수 있습니다. ) 자체. 이러한 요인은 LED 제품의 고장(열화) 방식에 따라 달라지며 일반적으로 점진적 열화와 급격한 열화로 나눌 수 있습니다.

LED의 감속(고장) 표시기는 주로 다음을 포함합니다.:
잔존율은 감소, 즉 광속 저하로, 일반적으로 초기 광속에서 100%이다. LED 제품의 광 유지율이 초기 값의 70% 또는 50%로 떨어지면 LED가 고장난 것으로 간주되며 루멘의 기대 수명은 L50 또는 L70입니다.

색상 드리프트, 형광 분말 또는 포장재의 변경, LED 백라이트의 색상은 수명 동안 드리프트됩니다. 전기적 성능 변화, 전기적 변화를 보다 직관적으로 모니터링할 수 있습니다.

스위치의 수, 스위치는 드라이버 및 기타 회로에 특정 영향을 미칠 수 있습니다.
열 저항 및 기타 열 매개변수 곡선의 변화, 열 특성은 수명과 밀접한 관련이 있으며 열 특성의 측정 및 분석은 LED 신뢰성의 취약한 링크를 찾는 데 도움이 됩니다.

LED의 일시적인 열화(고장), 즉 LED의 광 출력이 갑자기 0으로 떨어지고 주요 변성은 다음을 포함합니다. 고온 및 저온 충격 내성 특성; 염분, 습기, 진동 등

2. 관련 표준 요구 사항
LED의 주요 변질에 대응하여 국제적으로 관련 표준이 발표되었습니다. 따라서 북미 시스템과 IEC(International Lighting Commission) 시스템이 가장 대표적이다. 우리나라의 표준은 기본적으로 이 두 시스템을 통합했습니다.

3. LED 수명 및 수명 시험 방법에 대한 북미 시스템 및 IEC 시스템의 요구 사항
북미 시스템과 IEC 시스템은 LED 제품의 수명 요구 사항과 테스트 방법이 다르지만 LED 램프의 수명 평가를 위해 직접 노화 테스트 램프를 제안하거나 캡슐화 LED의 노화 테스트를 기반으로 합니다. , LED 모듈 등 계산을 합니다.

3.1 북미 시스템
표 1에 나타낸 바와 같이,
표 1: LED 램프 수명에 대한 미국 "Energy Star(에너지 스타)"의 요구 사항.

시험 방법	테스트 샘플	테스트 샘플
테스트 개체	LED 광원	LED 램프(전체 세트)
수명/광 유지율	가정 실내: L70(6K) ≥25000시간 L70(6K)≥35000시간	6000H 광학 유지 보수율 실내 램프 ≥91.8% 실외 램프 ≥94.1% 상업용 램프 ≥94.1%
스탠다드	LM-80-08， TM-21-11	LM-79-08
샘플 수량	각 TS 및 드라이버 전류에 최소 20개의 LED 패키징 또는 10개의 LED 모듈(참조: TM-21)	3개의 완전한 램프
노화 온도	고온(램프의 실제 온도에 적응)	환경 온도

Energy Star는 LED 램프의 수명에 대한 테스트 방법을 옵션 1과 옵션으로 나눕니다.

1. 그 중 옵션 1은 광원을 테스트하여 램프의 수명을 테스트하는 것입니다. 옵션 2는 광원 및 램프와 분리할 수 없는 일체형 램프에만 적용되며 램프의 램프를 직접 테스트합니다. 야간 유지 보수 요금. 옵션 1, L70(6K)은 L6000의 수명을 유지하기 위해 6H(70K) 에이징 테스트를 사용하는 루마이트의 시간을 나타냅니다.

두 표준의 요구 사항 LM-80 과 TM-21 다음과 같이 요약됩니다.
적용범위 : LED 패키지, 모듈, 어레이 등
검사대상 : 광통로 수명, 즉 불량요인만 검사
에이징 온도: 지정 쉘 온도(TS)는 55°C, 85°C 및 세 번째 지정 온도이며 XNUMX개의 온도 커버 램프에서 LED 광원의 TS 온도입니다.
노화 시간: 6000H, 권장 10000h;
샘플 수와 외부 수명 사이의 관계: 20개 이상의 샘플, 최대 기대 수명은 에이징 시간의 6배입니다. 10-19, 가장 높은 기대 수명은 에이징 시간의 5.5배입니다.
밝은 색상 매개변수에 대한 테스트 시간: 최소 1000회 측정 XNUMXH;
갑작스런 실패의 처리: 관찰 기록, 조사 확인은 광원 자체로 인해 갑자기 실패합니다.
기록 색 붕괴: 예;
데이터 기록: 각 LED의 광학 유지, 중간 값, 표준 편차, 최소 및 최대 광선 통과 유지 비율 값;
커브 피팅: 1. 초기 값은 1, 정규화된 광 통과 유지 비율입니다.

2. 각 측정 지점에서 샘플 반환의 평균값을 찾습니다.
3. 데이터 요구 사항: 1000H 미만의 측정 데이터를 채택하지 마십시오. 노화 6000H-10000h, 적어도 5000H 데이터; 10000h 이상, 마지막 50% 데이터.
극단적인 계산: 권장 지수 모델.

3.2 IEC 시스템
IEC 시스템에서 LX FY는 LED 제품의 수명을 특성화하는 데 사용됩니다. 그 중 LX는 L70과 같은 광속 유지율을 나타냅니다. FY는 느리게 변화하는 효율 및 과도 손실 효율 CY를 포함하여 고장 효율을 나타냅니다. 예: L70F50 is 30000h는 다음을 나타냅니다. 50% 모듈은 70h 이후 30000% 미만입니다.

일반 조명용 백색광 LED 제품의 경우 IEC는 주장하는 수명의 검증을 강조하지 않고 제한 시간의 발광 유지율로 등급을 매깁니다.

특히 IEC 시스템에서는 LED 모듈이나 램프의 일시적인 고장과 느린 변화가 최종 FY 표시기에 반영됩니다. LED 모듈 세트에 대해 20개의 테스트 샘플을 계산합니다. F50을 주장하는 경우 최소 N-2 모듈이 통과합니다. F10을 요구하면 모든 n개의 모듈이 테스트를 통과합니다.

에이징 테스트의 온도도 특히 주목할 가치가 있습니다. LED 모듈의 노후화는 북미 시스템의 TS와 동일한 TP 온도에서 쉘의 지정된 지점에서 노후화되어야 합니다. 램프는 주변 온도 TQ에서 성능을 검사하고 청구 TQ MAX에서 모듈 온도 TP가 Essence를 초과하지 않도록 합니다.

4. 노화 및 수명 테스트 시스템 가속화
가속 노화 및 수명 테스트의 경우 북미 시스템 또는 IEC 시스템 채택 여부에 관계없이 하드웨어 측정 장치는 기본적으로 동일하며 일반적으로 주로 항온 테스트 상자, 다중 도로 전원 공급 장치 및 다중 도로 온도 검사를 포함합니다. 기구. 현재 LED 가속 노화 및 수명 테스트 시스템의 개발에 대해서도 매우 우려하고 있습니다.

LED 광원이나 램프의 광색 성능은 상온(25℃±1℃)에서 측정하기 때문에 일반적으로 외국의 일반 장비는 일체형 볼 분광계 시스템과 결합해야 합니다. 그리고 측정된 LED는 광학 측정을 위해 적분 구 시스템에서 꺼내졌다. 작업 과정이 번거롭습니다. 테스트 간격이 짧으면 전체 에이징 테스트에 많은 시간과 노력이 소요됩니다. 테스트 간격이 길면 LED 조명 색상 매개 변수의 변경 사항을 시간에 반영할 수 없습니다.

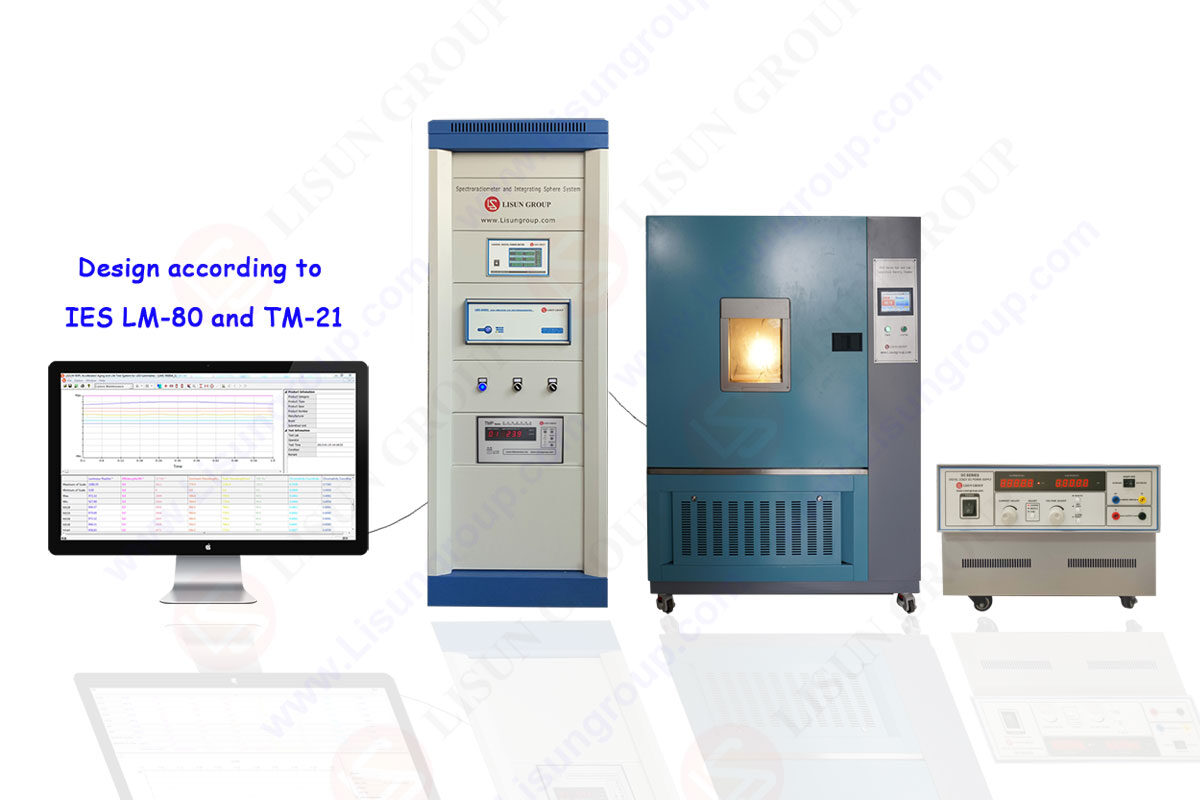

우리나라의 863 프로젝트 프로젝트의 지원으로 LISUN 시스템 사진으로 그림 1에 표시된 것처럼 독립적인 혁신을 통해 노화 및 광학 테스트를 가속화하는 테스트 시스템을 개발했습니다. 이 시스템에는 90개의 기술이 있으며 90개의 온도 영역으로 나눌 수 있고 30개의 LED(3 × XNUMX)에 대한 에이징 테스트를 수행할 수 있습니다. 구조의 주요 특징은 일정한 온도 조절 장치에 광 신호 샘플링 장치를 설치하고 광색 측정 장비와 연결하는 것입니다. 테스트된 LED의 광학 매개변수는 측정을 제거할 필요 없이 상자에 직접 있을 수 있으므로 노화 테스트 및 데이터 분석을 완전 자동으로 실현할 수 있습니다.

길고 복잡한 LED 노화, 수명 테스트 및 온도 테스트가 매우 간단하고 편안해지며 데이터가 더 정확하고 신뢰할 수 있습니다. 이 장비에는 먼 회사를 위한 고유한 특허 기술이 많이 포함되어 있습니다. 전체 장치는 전반적으로 좋고 아름답게 설계되었습니다. 사용자든 감정인이든 내면이든 외모든 설득력이 있을 것이다.

위에서 언급한 측정 장치를 사용하여 다양한 주변 온도(고온 상태)에서 LED의 광 색상을 측정하여 LED 광학 주변 온도 곡선(온도 특성 테스트)을 얻을 수도 있습니다.

LISUN LEDLM-80PL LED 루멘 유지 보수 및 수명 테스트 시스템 에 따라 설계되었습니다 IES-LM-80 과 TM-21, 단일 LED 또는 LED 모듈의 광학 및 전기 유지 관리를 테스트하고 기록하는 데 사용되었으며 소프트웨어는 Arrhenius 모델을 기반으로 하며 TM-21 LED 수명을 계산합니다. 그만큼 LEDLM-80PL 다음과 같이 작업해야 합니다. GDJW/GW 시리즈 고온 챔버 및 DC12010 DC 전원. 테스트 보고서 샘플을 보려면 여기를 클릭하십시오. LM-80 과 TM-21.

LED 제품과 신뢰성에 영향을 미치는 요소는 많고 관련 테스트도 복잡하다. 그 중 가장 중요한 것은 광학 유지 보수 속도 테스트. 국제 표준의 요구 사항이 동일하지는 않지만 기본 테스트 방법 및 장치 요구 사항은 기본적으로 기본적으로 제공됩니다. 같은. 국가 863 프로젝트의 지원으로 우리 나라는 고도로 지능적인 가속 노후화 및 수명 테스트 시스템을 독자적으로 개발하여 우리 나라의 산업 커뮤니티가 간단하고 고정밀하며 저렴한 비용으로 소등 및 유지 보수를 수행할 수 있도록 합니다. 생활 감지. 동시에 최신 국제 표준 요구 사항, 즉 개발 추세를 충족하기 위해 환경 온도의 변화에 ​​따라 밝은 색상 매개 변수의 곡선을 테스트할 수 있습니다.
