LED 광 노화 및 루멘 유지 테스트 기기는 어떻게 사용할 수 있습니까?

단일 LED 또는 LED 모듈에 대한 광학 및 전기 유지 관리를 테스트하고 기록하려면 LEDLM-80PL 테스트 시스템 LED 루멘 노화 및 다음에 따라 생성된 유지 관리 IES-LM-80 과 TM-21. 이 소프트웨어는 Arrhenius 모델을 기반으로 하며 TM-21 LED 수명을 계산합니다. GDJW/GW 시리즈 고온 챔버 및 DC12010 DC 전원이 필요합니다. LEDLM-80PL 기능합니다. 그만큼 IES LM-84 과 TM-28- 준수 LEDLM-84PL LED 루멘 유지 관리 및 노화 수명 테스트 시스템은 LED 등기구의 광학적, 전기적 유지 관리를 테스트하고 기록하는 데 사용됩니다.

LED 수명을 결정하기 위해 소프트웨어는 Arrhenius 모델을 기반으로 하며 TM-28. LED의 수명은 길지만, 이 수명은 드라이버의 현재 및 작동 조건에 따라 달라집니다. 수명은 일반적으로 약 50시간 지속됩니다. 기존 광원과 달리 LED 조명은 한꺼번에 꺼지는 대신 시간이 지남에 따라 점진적으로 어두워집니다. 이 글은 에 대한 자세한 설명입니다. LEDLM-80PL 테스트 시스템 LED 루멘 노화 및 유지 관리 및 제품 세부 정보, 기능 및 특성에 대해 자세히 설명합니다.

LED 제품 광학 및 에너지 효율 테스트

LED 제품 성능 테스트 중에는 온도 관리가 중요합니다. 접합 온도 또는 하우징 핫스팟 온도는 종종 관련 국내 및 국제 규정에 따라 LED 장치에 의해 제어됩니다. LED 모듈용 모듈 방열판의 핫스팟 온도를 제어합니다. 또한 주변 온도는 LED 애플리케이션이 있는 항목의 기준선 역할을 합니다. 장치, 모듈 및 응용 제품을 포함한 LED 제품의 광학 및 에너지 효율을 평가하려면 테스트 장비에서 온도 제어 방법을 사용하는 것이 중요합니다. 일부 LED 장치는 빔 지향성이 비교적 높습니다.

빔의 투영 영역과 스크린의 위치는 적분구에서 측정하는 동안 상대적으로 민감합니다. CIE127 기술 보고서와 IESNALM79 표준 모두에서 스펙트럼 반사율이 더 높은 구를 사용하는 것이 좋습니다. 내벽을 덮는 재료. 미국에 기반을 둔 NIST는 LED 표준 테스트 절차 및 표준을 수립하는 글로벌 리더이며 테스트 장비에 대해 엄청나게 높은 표준을 설정했습니다. Zhejiang University Tricolor Company가 국립 표준 기술 연구소 NIST를 위해 만든 LED 표준 테스트 장치는 항온 적분구로 표현됩니다.

LED 수명 가속 테스트

LED 장치가 고장나기까지 수만 시간이 걸릴 수 있습니다. 제품 수명을 평가하는 방법은 LED 분야의 주요 과제입니다. 효과적인 기술은 LED 접합의 작동 온도를 기반으로 한 가속 열 스트레스 테스트입니다. 다양한 온도에서 LED의 광감쇠 곡선을 얻기 위해 미국에서는 LM-80 표준은 85°C, 55°C 및 맞춤형(25°C)의 세 가지 테스트 온도를 제공하며 테스트 기간은 6000시간입니다. 우리나라에서 개발중인 LED수명 가속시험기준에는 시험온도가 명시되어 있지 않습니다.

일반적으로 가속 테스트 열 응력을 선택할 때 LED 구조 재료 특성을 고려해야 합니다. 그림은 우리나라가 독자적으로 만든 LED수명 및 신뢰성 가속시험장치를 나타낸 것이다. 온도 영역당 30개의 샘플을 사용하여 XNUMX개의 다른 온도 영역에서 동시에 테스트를 실행할 수 있습니다. 감지 시스템은 각 테스트 LED 샘플의 광도 및 색도 좌표의 시간 감쇠 곡선으로 순방향 전류(정의된 전기 매개변수)를 실시간으로 모니터링합니다. 접합 온도(케이스 온도)를 포함한 테스트의 전기적 매개변수가 실시간으로 동시에 기록되며 LED의 유효 수명과 같은 매개변수가 자동으로 제공됩니다.

LEDLM-80PL LED 루멘 노화 및 유지 관리 테스트 시스템

LEDLM-80PL IES-LM-80IES-LM-82, TM-21, GB2312-80 표준은 개발에 따랐습니다. LED 루멘 유지 보수 및 수명 테스트 시스템, 그리고 소프트웨어는 Arrhenius 모델을 사용하여 구축되었습니다. LED의 수명은 구동 전류와 작업 조건에 따라 다르지만 일반적으로 약 50시간 동안 지속됩니다.

LED 조명은 기존 광원과 달리 빨리 꺼지지 않기 때문에 LM-80 표준에는 L70, L50 및 기타 레벨이 추가됩니다. LM-80PL TMP-8 멀티플렉스 온도 측정기, LMS-4000 사진 및 컬러용 빠른 테스트 시스템, CFO-1.5M 광섬유, LS2008R 디지털 파워미터, LSP-18CH, LED 노후화 제어 시스템 LED 전구 스위칭 전원 시스템, SLS-50W 표준 램프 및 CASE-19IN 내각. GDJW 시리즈 고온 및 저온 챔버와 LSP 시리즈 AC 전원이 필요합니다. LEDLM-80PL 기능합니다. LED의 수명은 구동 전류 및 작동 조건에 따라 다르지만 일반적으로 약 50시간 동안 지속됩니다. LED 조명은 기존 광원과 달리 빨리 꺼지지 않기 때문에 LM-80 표준에는 L70, L50 및 기타 레벨이 추가됩니다.

1) L70(시) : 루멘 70% 유지
2) L50(시간): 50% 루멘에서 유지보수 시간.

다음 공식을 사용하는 Arrhenius 모델은 LED 수명을 다음과 같이 예측합니다.

1. P= PO exp(-ßt)
2. B= ß0 IFexp(-Ea/KTj)

참고: P0은 초기 루멘입니다. P는 열 및 전기 하에서의 루멘이고; ß는 특정 온도에서의 후퇴 계수입니다. t는 특정 온도에서 전기가 공급되는 시간입니다. ß0는 상수값, Ea.IF는 작동 전류, Tj는 접합 온도, K는 볼츠만 상수, 활성화 에너지입니다.

먼저 1000시간당 LED 수명을 예측합니다. 예를 들어, 광학 데케이드 비율이 1000시간 전의 퍼센트라고 가정합니다.

그때:
공식 50에 기초하여 L1000은 다음과 같습니다. t=0.5*in 1/lm(XNUMX-n %)
공식 30을 기준으로 L1000은 다음과 같습니다. t=0.7*In 1/lm(XNUMX-n%)

그래서 우리는 다음을 얻습니다.

항목	광학 감쇠율	L50(시간)	L30(시간)
85C	8%	8312.950414	4277.62127
70C	3%	22756.57306	11709.922

제품 세부 정보

Ripper to LM80, LED는 일반적으로 매우 긴 작동 수명 특성을 나타내며 구동 전류 및 사용 조건에 따라 50,000시간 이상 사용할 수 있습니다. E dilumen 유지 관리 및 수명 테스트 시스템에는 두 가지 기능 부분이 포함되어 있습니다. 즉, LED 루멘 유지 수명과 CCT 및 스펙트럼과 같은 LED 비색 매개변수 유지 곡선을 측정합니다.

LED L M-8 EPL의 전체 시스템에는 다음 항목이 포함됩니다.

• Arrhenius 소프트웨어 LM80-PL이 있는 LED 에이전트 제어 시스템: 측정값은 다음 곡선에서 광도계 VS 비색계 VS 전력 VS 온도 VS 시간에서 16개 채널이 됩니다. 노화 시간은 최대 20시간이 될 수 있으며, 이에 따라 수명을 계산할 수 있습니다. TM-21.
• 다중 온도 테스터 TMP-16: 16개 채널 샘플의 온도를 측정하기 위해 다음을 통해 PC와 통신할 수 있습니다. LM-80PL 소프트웨어.
• 측광 및 비색 및 전기 매개변수 측정 시스템: 16개 채널에 대한 측광, 비색 및 전기 매개변수를 측정하기 위해 모든 기기는 LM-8O PL 소프트웨어를 통해 PC와 통신할 수 있습니다.
• 테스트 계획을 위한 전원을 제어하는 ​​다중 채널 전원 스위치 시스템.
• 고객의 요청에 따라 고온 및 저온 챔버 디자인의 램프 어댑터는 최대 16개입니다.
기타 중요한 특징 LEDLM-80PL LED 루멘 유지 관리 및 노화 수명 테스트 시스템은 다음과 같습니다.
• 시간에 따른 전기적, 비색 및 루멘 특성의 변화하는 곡선에 주목하십시오.
• 광 감쇠 데이터를 테스트하고 빠르게 기록합니다. 그런 다음 소프트웨어를 사용하여 LED 수명을 예측합니다.
• 샘플 테스트 보고서를 보려면 LEDLM-80PL, 친절하게 여기를 클릭하십시오 ( LEDLM-84PL 보고서는 유사하지만 차이점은 다음을 기반으로 합니다. TM-28)
• LEDLM-80PL/LEDLM-84PL 테스트 시스템은 16개의 DUT를 동시에 테스트할 수 있습니다. (고객의 요구를 충족하기 위해 더 많은 DUT가 특별히 생성될 수 있습니다.)
• 온도 챔버에는 이미 두 세트의 테스트 장비가 포함되어 있습니다. LEDLM-80PL/LEDLM-84PL 테스트 시스템.
• 시스템은 노화 테스트 및 LED 루멘 유지를 위한 두 가지 옵션을 제공합니다.

1. 그만큼 LISUN LEDLM-80PL/LEDLM-84PL 테스트 시스템은 완전히 자율적이며 6000시간 테스트 동안 사람의 조작이 필요하지 않습니다. LM-80 또는 LM-84를 사용하면 최대 6000시간을 테스트하여 L50 및 L70 테스트 보고서를 얻을 수 있습니다. TM-21 or TM-28.
2. 그만큼 LISUN LEDLM-80PL/LEDLM-84PL 테스트 시스템은 DUT의 빠른 가속을 제공합니다. 소프트웨어는 Arrhenius 모델을 기반으로 개발되어 비교적 짧은 시간에 6000시간의 테스트를 시뮬레이션하여 L50 및 L70 테스트 보고서를 얻었습니다. TM-21 or TM-28. 테스트 회사는 이 방법을 사용하여 시간을 절약할 수 있습니다.

시스템 구성

비색 매개변수의 시간 대 루멘 및 루멘 대 시간 이동 곡선에 유의하십시오. 또한 빛 감쇠 데이터를 테스트하고 빠르게 기록하십시오. 그 후 소프트웨어는 LED 수명을 예측합니다. 마지막으로 Arrhenius 모델을 사용하여 테스트 결과의 정확도와 신뢰성을 개선합니다.

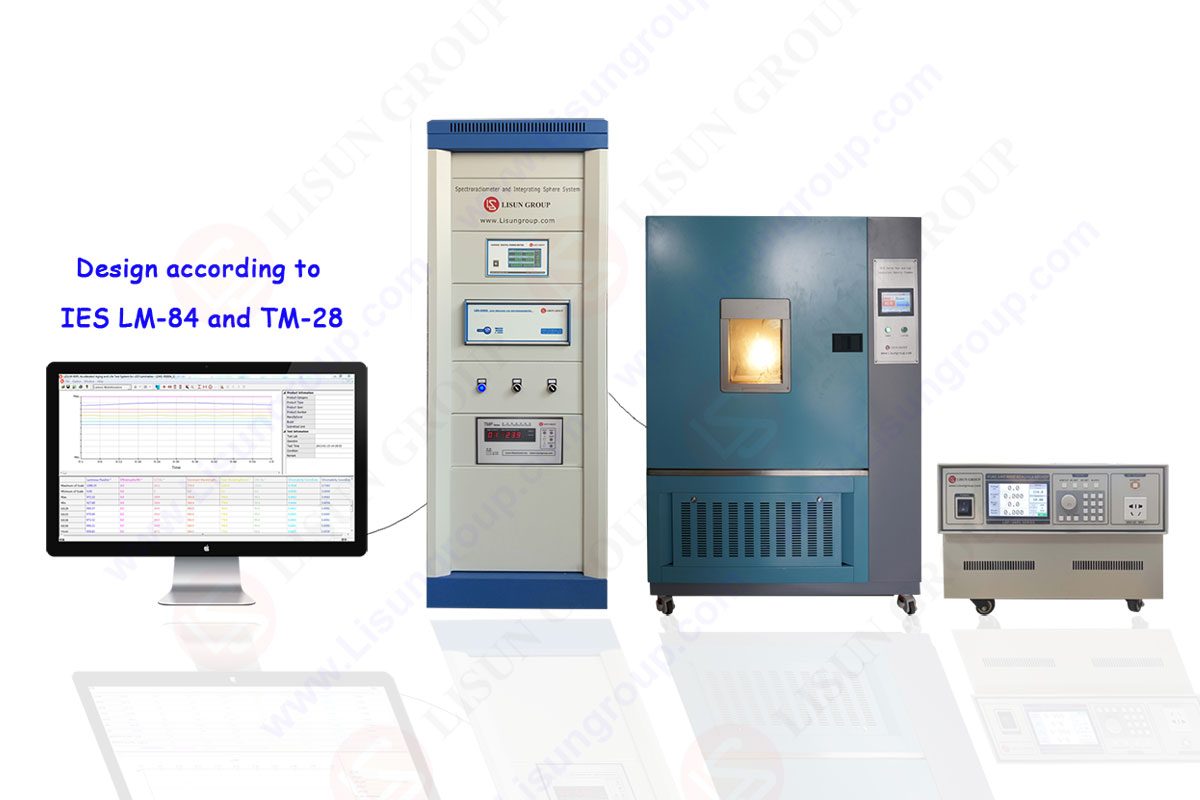

LM-80PL Arrhenius 소프트웨어 기반 LED 노화 제어 시스템, TMP-8 멀티플렉스 온도센서, LMS-4000 LS2008R 디지털 파워미터, CFO-1.5M 광섬유, 사진 및 컬러 간편 테스트 시스템, LSP-18CH LED 램프의 스위칭 전원 시스템, CASE-19IN 내각

GDJW 시리즈 고온 및 저온 챔버와 LSP 시리즈 AC 전원이 필요합니다. LEDLM-80PL 기능을합니다.

상품 설명

단일 LED 또는 LED 모듈에 대한 광학 및 전기 유지 관리를 테스트하고 기록하려면 LEDLM-80PL LED 루멘 유지 및 노화 수명 테스트 시스템은 IES-LM-80 과 TM-21. 이 소프트웨어는 Arrhenius 모델을 기반으로 하며 TM-21 LED 수명을 계산합니다. GDJW/GW 시리즈 고온 챔버 및 DC12010 DC 전원이 필요합니다. LEDLM-80PL 기능을합니다.

에 따르면 IES LM-84 과 TM-28Walk Through California 프로그램, LEDLM-84PL LED 루멘 유지 관리 및 노화 수명 테스트 시스템은 LED 등기구의 광학적, 전기적 유지 관리를 테스트하고 기록하는 데 사용됩니다. 소프트웨어는 TM-28 LED의 수명을 계산하는 Arrhenius 모델. 그만큼 LEDLM-84PL GDJW/GW 시리즈 고온 챔버가 필요하며 LSP-1KVARC AC 전원. LED는 수명이 길지만 작업 환경과 드라이버 전류에 따라 수명이 달라집니다. 수명은 일반적으로 약 50시간 지속됩니다.

회사 정보

LISUN GROUP 확립 된 LISUN INSTRUMENTS LIMITED in 2003. 당사는 중국, 러시아, 인도 및 한국에 지사를 두고 판매 및 지원을 제공합니다. 2012년 상하이에 고급 제품 쇼케이스 및 인증 연구소를 건설했습니다. 조명 및 전기 테스트 장치를 설계하고 제조하기 위해 LISUN 중국에 새로운 공장을 설립했습니다. 품질 관리 시스템은 ISO9001:2015에 따라 엄격한 인증을 받았습니다. CIE 회원으로서, LISUN CIE, IEC 및 기타 글로벌 또는 국가 표준에 따라 제품을 설계합니다.

모든 제품에는 CE 인증이 있으며 독립적인 실험실에서 검증되었습니다. 당사의 주요 제품에는 고니오포토미터, 적분구, 분광복사계, LED 및 CFL 테스트 기기, 광도계, 색도계, 서지 발생기, 전기 안전 테스트, 환경 테스트 챔버, IP 방수 및 방진 테스트 장비, 고온 및 저온 습도 챔버, 플러그 및 스위치가 포함됩니다. 테스트 및 AC 및 DC 전원 공급 장치. 의 제품 LISUN 전 세계 150개 이상의 국가 및 지역에 배포되었습니다. UL, SGS, NIST, NIM, UNDP, Philips, OSRAM 등 전 세계의 수많은 유명 기업들이 품질에 만족하고 있습니다. LISUN 수천 명의 신규 고객을 유치합니다. AcAAcAA 올바른 제품, 올바른 가격 및 올바른 서비스는 신뢰의 모토입니다. AcAA . 앞으로도 더 좋은 제품으로 고객님들께 다가가겠습니다.

자주 묻는 질문

의 주요 기능은 무엇입니까 LEDLM-80PL LED 루멘 유지 및 노화 수명 테스트 시스템?

특징:

1) 광도 대 시간 및 비색 매개변수 대 시간의 변화하는 곡선을 캡처합니다.
2) 광 감쇠 데이터를 테스트하고 빠르게 기록합니다. 그 후 소프트웨어는 LED 수명을 예측합니다.
3) Arrhenius 모델을 사용하여 테스트 결과의 정확성과 신뢰성을 향상시킵니다.

노화 테스트 및 LED 루멘 유지 관리를 위해 시스템에서 제공하는 두 가지 옵션은 무엇입니까?

1. 그만큼 LISUN LEDLM-80PL/LEDLM-84PL 테스트 시스템은 완전히 자율적이며 6000시간 테스트 동안 사람의 조작이 필요하지 않습니다. LM-80 또는 LM-84를 사용하면 최대 6000시간을 테스트하여 L50 및 L70 테스트 보고서를 얻을 수 있습니다. TM-21 or TM-28.

2. 그만큼 LISUN LEDLM-80PL/LEDLM-84PL 테스트 시스템은 DUT의 빠른 가속을 제공합니다. 소프트웨어는 Arrhenius 모델을 기반으로 개발되어 비교적 짧은 시간에 6000시간의 테스트를 시뮬레이션하여 L50 및 L70 테스트 보고서를 얻었습니다. TM-21 or TM-28. 테스트 회사는 이 방법을 사용하면 엄청난 시간을 절약할 수 있습니다.

Lisun Instruments Limited를(를) 찾았습니다. LISUN GROUP 2003 인치 LISUN 품질 시스템은 ISO9001:2015에 의해 엄격히 인증되었습니다. CIE 회원으로서, LISUN 제품은 CIE, IEC 및 기타 국제 또는 국가 표준을 기반으로 설계되었습니다. 모든 제품은 CE 인증서를 통과했으며 타사 실험실에서 인증했습니다.

우리의 주요 제품은 고니 오 포토 미터, 통합 영역, 분광 방 사계, 서지 발생기, ESD 시뮬레이터 건, EMI 수신기, EMC 시험 장비, 전기 안전 시험기, 환경 챔버, 온도 챔버, 기후 챔버, 열 챔버, 염수 분무 시험, 먼지 테스트 챔버, 방수 시험, RoHS 테스트(EDXRF), 글로우 와이어 테스트 과 바늘 화염 테스트.

지원이 필요하면 언제든지 저희에게 연락하십시오.
