바늘형 화염 시험 장비 전기전자제품, 가전제품, 조명, 정보기술 장비 등에서 필수적인 화재 안전 시험 장비입니다. 장비 내부의 단락이나 부품 과열과 같은 고장으로 발생하는 작은 화염을 정확하게 모사할 수 있으며, 작은 화염 점화 시나리오 하에서 제품 및 절연 재료의 내화성 및 화재 안전성을 평가하는 데 사용됩니다. LISUN 본 논문은 ZY-3 니들 화염 시험 장비를 연구 대상으로 삼아 작동 원리, 적용 기준, 핵심 매개변수, 시험 절차 및 다양한 산업 분야에서의 응용 사례를 설명하고, 니들 화염 시험 장비가 제품 연구 개발, 공장 품질 검사 및 제3자 인증에 적합하고 신뢰할 수 있는 시험 데이터를 제공하여 기업이 국내외 시장 진출에 필요한 화재 안전 요건을 충족하도록 지원하는 방법을 기술한다.

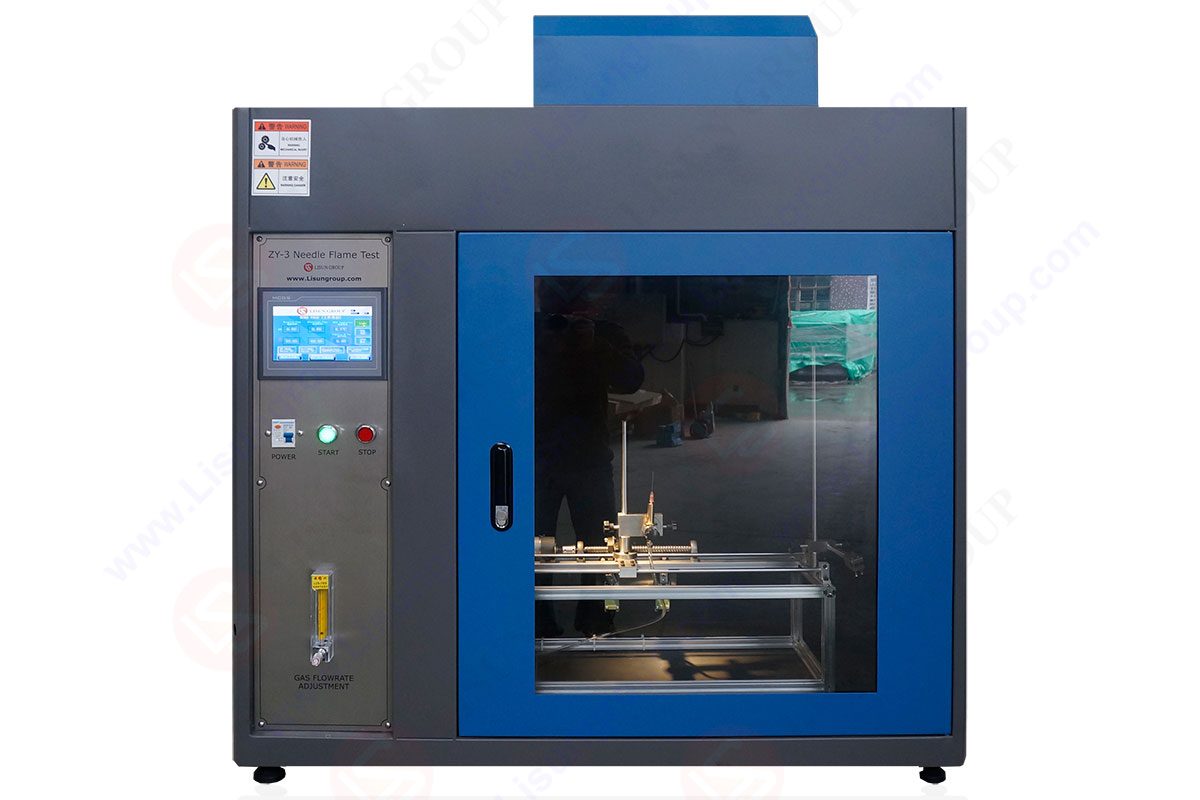

전기전자제품, 가전제품, 조명기구, 정보기술기기 및 차량 탑재 장비 작동 중에는 단락, 접촉 불량, 부품 과부하, 국부 과열 등의 고장으로 인해 작은 화염이 발생할 수 있습니다. 재료의 난연 성능이 불충분할 경우 화염 확산, 장비 소손, 심지어 화재 사고로 이어져 인명 및 재산 피해를 심각하게 초래할 수 있습니다. 니들 화염 시험 장비는 표준화된 작은 화염을 통해 실제 고장으로 인한 화재 발생 원인을 모사하고, 시료에 방향성 및 정량적인 화염 작용을 가하여 시료의 발화 여부, 연소 지속 시간, 화염 확산, 낙하물에 의한 발화 위험성을 측정합니다. 이는 제품의 화재 안전성을 평가하는 핵심적인 수단입니다. LISUN ZY-3 바늘 화염 시험 장비 본 장비는 GB/T 5169.5 및 IEC 60695-11-5와 같은 표준을 충족하도록 특별히 설계되었습니다. 정밀한 온도 제어, 자동 타이밍, 데이터 기록 및 원격 제어 기능을 통합하여 바늘 화염 시험을 안정적으로 수행할 수 있습니다. 기업 품질 검사, 시험 기관 및 과학 연구 기관에서 널리 사용됩니다.
바늘 화염 테스트
바늘형 화염 시험 장비는 표준 바늘 모양 버너를 통해 높이, 온도, 에너지가 제어된 작은 화염을 발생시켜 특정 각도와 시간으로 시험 시료에 적용함으로써 장비 내부 결함으로 발생하는 작은 화재원을 모사하고, 점화 상태, 연소 지속 시간, 연소 범위, 그리고 낙하물이 아래쪽 흡수성 면에 불을 붙이는지 여부를 기록하여 표준에 따라 난연 등급과 화재 안전성을 판정합니다.
LISUN ZY-3 바늘형 화염 시험 장비는 다음과 같은 권위 있는 표준을 엄격히 준수합니다.
• GB/T 5169.5‑2020 “전기 및 전자 제품의 화재 위험 시험 – 제5부: 시험 화염 – 바늘 화염 시험 방법 – 장비, 확인 시험 방법 및 지침”
• IEC 60695‑11‑5:2016 “화재 위험 시험 – 제11-5부: 시험 화염 – 바늘 화염 시험 방법 – 장치, 확인 시험 장치 및 지침”
• IEC 62368-1, GB 4943.1 등의 제품 안전 표준을 준수합니다. GB 7000.1 및 UL 94
ZY-3 바늘 화염 시험 장비 모듈형 구조와 고정밀 제어 시스템을 채택하여 주요 파라미터가 표준 요구 사항을 완벽하게 충족함으로써 테스트의 반복성과 정확성을 보장합니다. 주요 사양은 다음 표에 나와 있습니다.
| 매개 변수 항목 | ZY-3 (캐비닛 포함) | ZY-3S (캐비닛 제외) |
| 버너 각도 | 테스트 중에는 45° 기울기, 교정 중에는 수직 | 왼쪽과 동일 |
| 화염 적용 시간 | 0~999.9초(±0.1초), 사용자 정의 가능 | 왼쪽과 동일 |
| 잔광 시간 기록 | 0~999.9초(±0.1초), 자동 녹화 | 왼쪽과 동일 |
| 화염 높이 | 12mm ± 1mm | 왼쪽과 동일 |
| 화염 적용 가스 | 95% 이상 부탄 | 왼쪽과 동일 |
| 온도 측정 범위 | 0 ~ 1000 ℃ | 왼쪽과 동일 |
| 화염 온도 상승 요구 사항 | 100℃±2℃에서 700℃±3℃까지 23.5초±1초 소요 | 왼쪽과 동일 |
| 열전대 | Φ0.5mm K형 | 왼쪽과 동일 |
| 동작 모드 | LCD 터치스크린 + 리모컨 조작 | 왼쪽과 동일 |
| 본체 재질 | 고온 스프레이 강구조 | 왼쪽과 동일 |
| 중량(평량) | 180kg 소개 | 40kg 소개 |
촬영 LISUN 예를 들어 ZY-3 바늘형 화염 시험 장비의 표준 시험 절차는 다음과 같습니다.
• 시료 설치: 시험 시료를 시험 챔버에 고정하고 화염이 약한 부분이나 주요 부분에 작용하도록 위치를 조정합니다.
• 화염 교정: 화염 높이와 온도 상승률이 12mm±1mm 및 23.5초±1초의 요구 사항을 충족하는지 확인하기 위해 기계를 작동하여 교정합니다.
• 매개변수 설정: 화염 적용 시간(일반적으로 30초), 잔상 기록, 화염 적용 횟수 등을 설정합니다.
• 테스트 실행: 테스트를 시작하면 버너가 45° 각도로 화염을 분사하고 시스템이 자동으로 시간을 측정하고 데이터를 기록합니다.
• 결과 판단: 시험 후, 점화 상태, 잔화 지속 시간, 화염 확산 정도, 낙하물의 점화 여부를 관찰 및 기록하고, 기준에 따라 합격 여부를 판정한다.
(1) 전기, 전자 및 가전 산업
릴레이, 접촉기, 차단기, 스위치, 소켓 등의 제품에 사용되는 절연체, 하우징, 베이스는 모두 바늘 화염 시험 장비를 사용하여 전기 아크 및 과열 발화에 대한 저항성을 검증하고 GB/T 5169.5 및 IEC 60695 시리즈 표준을 충족해야 하며, 저전압 전기 기기 및 개인 전기 사용의 안전을 보장해야 합니다.
(2) 정보기술 및 시청각 장비 산업
컴퓨터, 프린터, 라우터, 모니터, 충전기 및 기타 제품의 하우징, 드라이버 보드, 전원 모듈과 같은 부품은 칩 및 전원 공급 장치가 고장 났을 때의 내화 성능을 바늘 화염 시험 장비를 통해 평가하고, GB 4943.1 및 IEC 62368-1과 같은 안전 요구 사항을 충족하여 화재 위험을 줄입니다.
(3) 조명기기 산업
LED 드라이버, 램프 홀더, 안정기, 방열판 및 옥외 램프 하우징은 바늘형 화염 시험 장비를 사용하여 결함이 있는 작은 화염 조건에서 난연성을 감지하고 규정 준수를 보장합니다. GB 7000.1 또한 IEC 60598-1을 준수하여 조명 제품의 장기 작동 안전성을 향상시킵니다.
(4) 자동차 전자 및 신에너지 산업
차량 탑재형 충전기, 내비게이터, 와이어 하니스 절연체, 충전 파일 절연체, 배터리 관리 시스템 하우징 등은 차량 탑재 환경에서 발생할 수 있는 고온 및 회로 고장 시나리오를 시뮬레이션합니다. 바늘 화염 시험 장비ISO 6722 및 GB/T 2408과 같은 요구 사항을 충족하고 차량 탑재형 및 충전 시스템의 안전성을 향상시킵니다.
(5) 재료 연구개발 및 시험 인증
ABS, PC, PA 등의 엔지니어링 플라스틱, 난연 개질 소재, 에폭시 보드, 폴리이미드 필름 등은 바늘 화염 시험 장비를 사용하여 발화 시간과 잔염 시간을 측정함으로써 소재 배합 최적화, 난연 등급 평가 및 인증 시험을 위한 객관적인 데이터를 얻을 수 있습니다.
바늘 화염 시험 장비t 전기전자제품, 가전제품, 조명, 정보기술, 자동차 전자제품 등 산업 분야에서 필수적인 화재 안전 시험 장비입니다. 내부 장비 고장으로 발생하는 미세 화염을 실제와 같이 재현하여 재료 및 완제품의 난연 성능과 화재 안전성을 과학적으로 평가할 수 있습니다. 표준 준수, 정밀한 제어, 안전한 작동, 안정적인 내구성 등의 장점을 갖추고 있습니다. LISUN ZY-3 바늘형 화염 시험기는 IPD(제품 식별 및 개발), 안전 규정, 품질 검사 및 인증에 필요한 바늘형 화염 시험을 효율적으로 수행하여 제품 설계 개선, 품질 관리 및 시장 진출에 핵심적인 지원을 제공합니다. 제품 안전 요구 사항이 지속적으로 향상됨에 따라 바늘형 화염 시험기는 화재 안전 시험 분야에서 더욱 중요한 역할을 수행하며, 업계가 더욱 안전하고 신뢰할 수 있는 방향으로 발전하도록 촉진할 것입니다.
