현대의 전기 및 전자 시스템에서는 자연 낙뢰 또는 대형 유도/용량성 부하 스위칭으로 인한 고에너지 과도 교란을 견뎌낼 수 있는 능력이 중요합니다. 낙뢰 서지 발생기, 조합파 발생기, 전류 서지 발생기 또는 전압 서지 발생기라고도 하는 자동 서지 발생기는 다양한 장치의 전력선 및 내부 연결선의 서지 내성을 평가하기 위한 표준화된 기반을 제공합니다. 시장을 선도하는 솔루션 중에서 LISUN SG61000-5 서지 발생기 IEC 61000-4-5와 같은 표준에 대한 준수 테스트를 위한 신뢰할 수 있는 도구로 돋보입니다. 이 기사에서는 포괄적인 서지 면역 테스트를 위해 자동 서지 발생기를 사용하는 것의 응용 프로그램, 기능 및 이점에 대해 자세히 설명합니다.

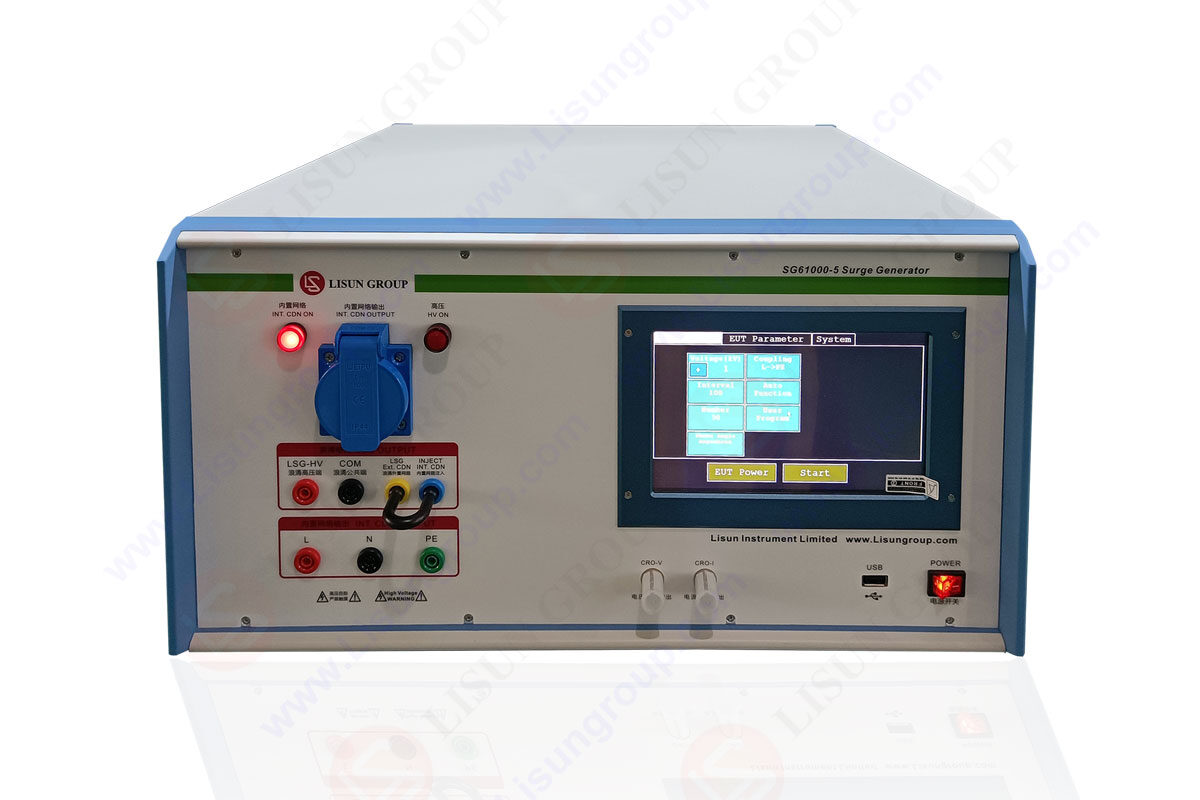

SG61000-5_서지 발생기
자동 서지 발생기 개요
The LISUN SG61000-5 최첨단 자동 서지 발생기는 낙뢰 또는 부하 스위칭 중에 발생하는 과도 과전압 및 전류를 시뮬레이션하도록 설계되었습니다. 이 시스템은 테스트 대상 장치(DUT)의 내구성과 성능을 평가하기 위해 정확하고 반복 가능한 서지 파형을 제공합니다.
주요 기능 LISUN SG61000-5:
• 표준 준수: IEC 61000-4-5를 완벽하게 준수합니다.
• 사용자 친화적인 인터페이스: 빠른 설정 및 작동을 위한 직관적인 터치스크린 인터페이스가 특징입니다.
• 다재다능함: 단상 및 3상 전원 공급 장치 테스트가 가능합니다.
• 광범위한 테스트 범위: 최대 20kV의 피크 서지 전압과 최대 10kA의 전류를 제공합니다.
• 정밀한 파형 재생: 1.2/50 µs 전압 파형과 8/20 µs 전류 파형을 모두 생성합니다.
어플리케이션
• 전원 공급선: 서지에 대한 전력선의 내성을 평가합니다.
• 통신 시스템: 고에너지 과도 전류에 대한 통신 회선의 회복력을 테스트합니다.
• 가전제품: 과도 조건에서 가전제품의 안정성을 보장합니다.
• 산업 장비: 낙뢰로 인한 서지에 노출된 산업 시스템의 견고성을 검증합니다.
서지 발생기 테스트 매개변수
서지 발생기의 성능은 주로 표준화된 파형을 생성하는 능력에 의해 정의됩니다. 표 1은 서지 발생기의 특성을 요약합니다. LISUN SG61000-5.
| 매개 변수 | 스펙 |
| 전압 서지 | 최대 20kV |
| 전류 서지 | 최대 10kA |
| 전압파형 | 1.2/50마이크로초 |
| 현재 파형 | 8/20마이크로초 |
| 에너지 용량 | 500 줄 |
| 운영 모드 | 수동 및 자동 |
| 준수 표준 | IEC 61000-4-5 |
실험 설정 및 절차
장비 구성
• 서지 발생기: LISUN SG61000-5.
• 테스트 대상 장치(DUT): 가전제품, 산업 장비 또는 전원 공급 장치가 포함됩니다.
• 결합/분리 네트워크(CDN): 서지 에너지의 적절한 적용을 보장합니다.
• 오실로스코프: 테스트 중 파형을 모니터링합니다.
테스트 단계
• 준비: 구성 LISUN SG61000-5 원하는 전압 및 전류 서지 레벨에 맞춰서.
• 연결: 적절한 CDN을 사용하여 DUT를 테스트 설정에 통합합니다.
• 서지 적용: DUT에 서지 파형을 적용합니다.
• 데이터 수집: 기능 중단이나 손상을 포함하여 DUT의 응답을 기록합니다.
• 분석: 결과를 미리 정의된 수용 기준과 비교합니다.
샘플 테스트 결과
표 2는 가정용 전원 공급장치에 대해 실시한 서지 면역 테스트의 샘플 결과를 보여줍니다.
| 매개 변수 | 측정 된 가치 | 수락 기준 | 통과 실패 |
| 전압 서지 | 6kV | 손상없이 견뎌내다 | 패스 |
| 전류 서지 | 3kA | 성능 저하 없음 | 패스 |
| 서지 후 기능 테스트 | 완전히 작동 | 완전히 작동 | 패스 |
자동 서지 발생기의 장점
• 표준화된 테스트: 다양한 테스트 환경에서 일관성과 안정성을 보장합니다.
• 향상된 안전성: 자동화된 절차로 작업자 오류의 위험을 줄입니다.
• 종합 평가: 전압, 전류, 에너지 등 여러 매개변수를 동시에 테스트합니다.
• 효율적인 문제 해결: 배포 전에 전기 시스템의 약점을 파악합니다.
국제 표준 준수
The LISUN SG61000-5 IEC 61000-4-5를 준수하여 글로벌 테스트 요구 사항과의 호환성을 보장합니다. 이러한 준수는 국제 시장에 제품을 수출하는 제조업체에 필수적입니다.
| Standard | 기술설명 |
| IEC 61000-4-5 | 장비의 서지 면역 요구 사항. |
| EN 61000-4-5 | IEC 61000-4-5의 유럽 표준입니다. |
| GB / T 17626.5 | 서지 테스트를 위한 중국 표준. |
맺음말
자동 서지 발생기는 전기 및 전자 시스템의 서지 내성을 평가하는 데 필수적입니다. 다음과 같은 도구 LISUN SG61000-5 서지 발생기 e제조업체가 자사 제품이 고에너지 과도 전류를 견딜 수 있도록 보장하여 신뢰성과 고객 만족도를 높일 수 있습니다. 이 서지 발생기는 국제 표준을 준수함으로써 인증 프로세스를 간소화하고 견고하고 고품질의 제품 개발을 지원합니다.
