측광 측정에 Goniophotometer를 사용하는 방법

고니 오 광도계 다른 장치 및 기기의 광도를 테스트하는 데 사용되는 장치입니다. 이것은 판매될 장치의 품질을 보장하고 시장에서 판매자 또는 제품 제조업체의 위치를 ​​강화하는 데 도움이 될 수 있습니다. 이 경우 수행한 측광 측정과 사용 가능한 제조업체의 역할이 중요합니다.

고니 오 포토 미터

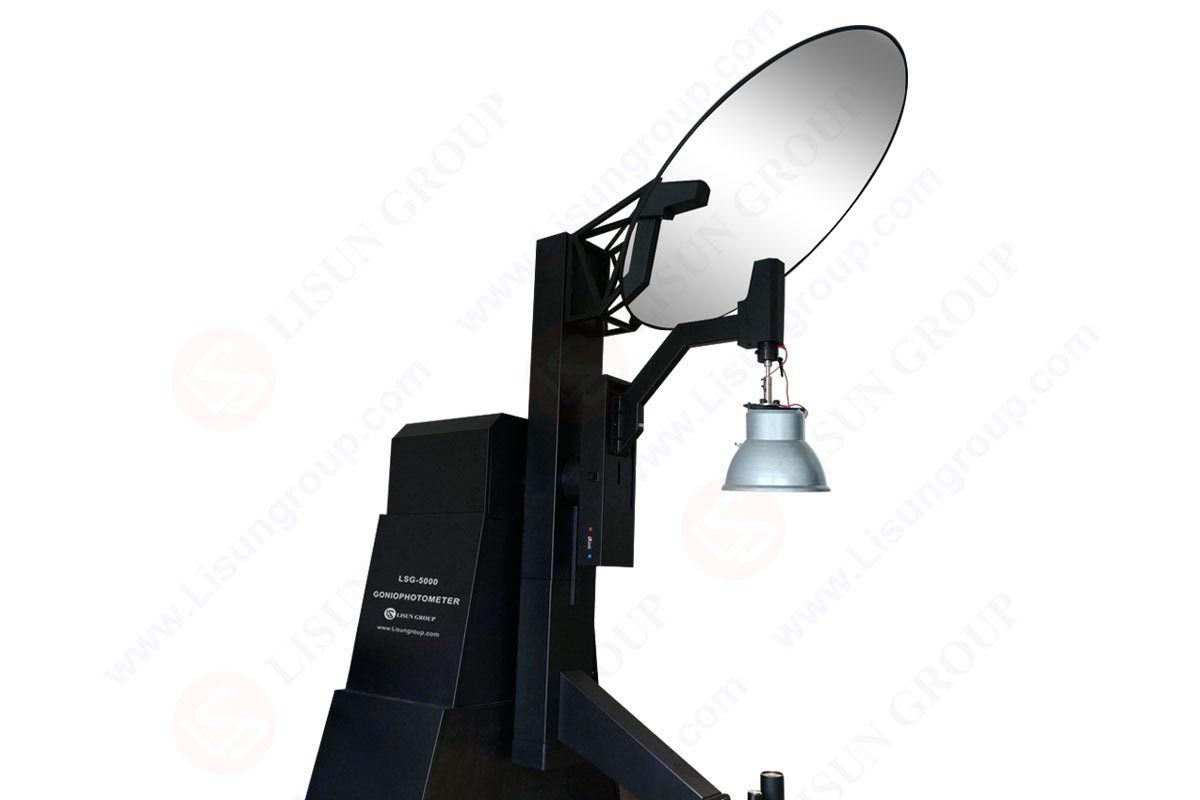

A 고니 오 포토 미터 램프 및 등기구의 방향성 배광 특성을 측정합니다. 다양한 구형 위치에서 측광 데이터를 수집합니다. 평가 대상 주위에 측광 정보 네트워크를 생성합니다. Gonio 측광 데이터는 다양한 기술을 사용하여 수집되고 다양한 각도 좌표계로 표시됩니다.

광원에서 나오는 빛의 각도 또는 공간 분산을 측정하는 것을 고니오 측광(gonio photometry)이라고 합니다. 레이저는 강력한 광원입니다. 빔은 비교적 작고 거의 직선 경로로 자주 움직입니다. 이것은 일상적인 사용에 레이저를 비효율적으로 만듭니다. 이상적인 등방성 라디에이터는 백열 광원입니다. 모든 방향에서 일관된 수준의 강도를 생성합니다.

광도계

측광의 목표는 인간 시각 시스템의 감도를 고려하면서 빛을 측정하는 것입니다. 광도계는 인간의 눈으로 볼 수 있는 360 nm ~ 830 nm의 가시 스펙트럼 범위의 빛만 감지합니다. Radiometry는 자외선 및 적외선을 포함한 전체 스펙트럼 범위에서 빛을 감지합니다. 결과적으로 광도 측정은 조명, 신호, 디스플레이 및 인간이 빛을 인식해야 하는 기타 응용 분야에 사용되는 광원 및 물체를 평가하는 데 중요합니다.

광도 측정

테스트한 전구의 안정성, 측정 거리, 각도 및 밝기는 광도 분포를 결정하는 네 가지 필수 매개변수입니다. 테스트 광원은 항상 일관되어야 합니다. 광도계와 테스트된 조명 사이의 정확한 거리, 밝기 및 상대 회전 각도 측정이 가능합니다.

거대한 거울과 근거리 감지기는 모두 직선 경로로 움직입니다. 원거리 감지기와 거대한 거울이 동시에 움직입니다. 등기구의 연소 위치는 일관되게 유지됩니다. 등기구의 빛은 항상 감지기에 의해 감지됩니다.

원거리 시나리오에서 LED의 광도(단위: 칸델라)를 측정하기 위해 표준 측광 벤치와 광도계를 사용할 수 있습니다. 이것은 포인트 소스(일반적으로 2m 이상)라고 하는 테스트 LED에서 충분히 멀리 떨어져 수행됩니다. 그러나 LED 부문에서는 10cm ~ 50cm와 같은 더 짧은 거리에서 LED를 테스트하는 것이 일반적입니다. 이 관행은 LED가 어둡고 광도계가 그다지 민감하지 않았을 때 시작된 것으로 생각됩니다.

LED가 더 밝아도 이 동작은 지속됩니다. 많은 LED는 에폭시 렌즈를 가지고 있기 때문에 포인트 소스처럼 작동하지 않습니다. 결과적으로 짧은 거리에 걸쳐 광도를 측정할 때 역제곱 공식이 적용되지 않습니다. LED 방출의 유효 중심은 LED의 물리적 중심에서 멀어질 수 있습니다. 다양한 거리에서 테스트할 때 측정된 광도는 특히 거리가 가까울 때 변경됩니다. 이것은 광도 측정에서 변동의 가장 중요한 이유 중 하나로 밝혀졌습니다.

CIE(Commission Internationale de l'Eclairage)는 CIE 127(1997) 및 CIE 127:2007을 발행하여 LED 강도 측정(100mm와 316mm) 사이의 간격을 제한했습니다. 광도계의 조리개는 둥글고 크기가 2cmXNUMX여야 합니다. 거리는 LED 캡슐화의 끝에서 측정해야 합니다. 측정 축은 LED의 기계적 축과 평행해야 합니다.

결과는 LED의 실제(원거리) 광도와 다를 수 있으므로 CIE 평균 LED 강도라고 합니다. 두 거리는 각각 316mm와 100mm에 대한 조건 A와 B로 식별됩니다. 개별 LED의 강도를 결정하려면 CIE 권장 사항을 따라야 합니다. 이 제안은 LED 클러스터, 어레이 또는 LED로 구성된 고정 장치에는 적용되지 않습니다. 테스트 LED를 보정된 표준 LED 또는 보정된 표준 광도계 헤드와 비교할 때 스펙트럼 불일치 보상이 사용됩니다.

고니오포토미터 제조사

일부 저명한 제조업체 고니 오 광도계 시장에서 포함

1- LISUN GROUP, 중국 상하이에 본사를 두고 있습니다. 재고 및 맞춤형 제조는 물론 유통 및 장치 설계를 제공합니다.
2- North Sutton, New Hampshire에 기반을 둔 Lab sphere Inc. 오랫동안 사업을 해왔고 주식을 공개적으로 거래했기 때문에 이 회사는 시장에서 잘 알려져 있습니다.
3- 독일 Friedberg에 본사를 둔 PAB Advanced Technologies Ltd.. 그들은 재고 및 맞춤형 가제트 생산자입니다.
4- 베를린에 기반을 둔 PRC Krochmann. 그들은 맞춤형 제조를 전문으로 합니다.
5- 플로리다 올랜도에 있는 Techno Team Vision USA Inc는 Techno Team Bildverarbeitung GmbH의 자회사입니다. 그들은 또한 장치 재고 생산을 수행합니다.
6- Konica Minolta의 자회사인 Instrument systems GmbH. 라인 Optronik도 독일 베를린에 있습니다. 그들은 재고 장치를 생산합니다.
7- Ilmenau, 독일 기반 Techno Team Bildverarbeitung GmbH. 그들은 또한 재고 가제트를 생산합니다.

자주 묻는 질문

고니오포토미터의 용도는 무엇입니까?

A 고니 오 포토 미터 측광 장치입니다. 다양한 각도에서 광원의 인지된 강도를 결정하는 데 사용됩니다. 주로 LED 및 자동차 헤드라이트와 같은 지향성 광원의 광속을 평가하는 데 사용됩니다.

광각계는 어떻게 작동합니까?

A 고니 오 포토 미터 빛의 분포를 측정하는 데 사용됩니다. 이것은 광원, 등기구, 자체 발광 디스플레이 또는 표면의 광도 또는 조도를 결정하기 위해 정확한 기하학에서 광도계 또는 측각계의 위치를 ​​이동하여 수행됩니다.

측광 측정이란 무엇입니까?

장비가 법적 요구 사항을 준수하는지 확인하기 위해 측광 측정에는 LED, 램프, 간판, 등기구 등을 포함한 모든 발광 장치의 제품 성능 평가가 포함됩니다.
