현대 전자 장비는 전기적 문제가 불가피한 상황에서도 사용 가능해야 합니다. 전원 스위칭, 낙뢰로 인한 과도 전류, 릴레이 작동 및 유도 부하와 관련된 모든 활동은 민감한 회로에 단기간에 전압 서지를 유발하여 회로 전압 강하 또는 손상을 초래할 수 있습니다. 버스트 서지 발생기 이 장치는 제어된 실험실 시스템 내에서 이러한 교란을 재현하기 위해 특별히 제작된 장치로, 엔지니어들은 기계적 접근 방식을 사용하여 표준화된 서지 테스트 방법을 개발합니다. IEC 61000-4-5에 명시된 과도 서지 내성 테스트 절차는 실제 전기 네트워크에 노출된 제품이 고장이나 성능 저하 없이 고에너지 임펄스 전달을 견딜 수 있음을 보장합니다.

과도 서지와 정상 상태 과전압 조건의 차이점은 과도 서지가 갑자기 발생하며 마이크로초 단위로 엄청난 에너지를 방출한다는 점입니다. 정상 작동 시에는 안정적으로 작동하는 것처럼 보이는 장치라도 급격한 과도 전압 압력에 노출되면 예기치 않게 고장날 수 있습니다. 버스트 서지 테스트는 실제 전력망 교란을 재현하는, 미리 정의된 서지 파형을 적용하여 이러한 잠재적 취약점을 드러내는 것을 목표로 합니다.
이 표준은 낙뢰나 전력 시스템 스위칭과 같은 고에너지 임펄스에 노출된 장비의 동작을 측정합니다. 전 세계 여러 연구소에서 통일된 측정 기준을 마련하기 위해 임펄스의 형태, 전압, 기타 결합 기술 및 반복률 등을 규정합니다.
표준에서 자동으로 지정되는 서지 신호는 일반적으로 1.2/50 마이크로초의 전압 파형과 8/20 마이크로초의 전류 파형을 포함합니다. 이러한 매개변수는 실제 서지에서 관찰되는 상승 및 하강 특성을 나타냅니다. 의미 있는 결과를 얻으려면 버스트 서지 발생기가 이러한 파형을 오류 없이 재현해야 합니다. 상승 시간, 최대 전압 또는 에너지 함량에 변동이 있을 경우 장비의 내성에 대한 잘못된 결론을 내릴 수 있습니다.

버스트 서지 발생기의 핵심 작동 원리

버스트 서지 발생기는 고전압 커패시터에 전기 에너지를 저장한 후 제어된 방전 네트워크를 통해 에너지를 방출하는 장점을 가지고 있습니다. 방전 경로는 정밀 저항, 인덕터 및 스위칭 소자를 포함하며, 이러한 요소들은 파형을 IEC 표준에 맞게 변형합니다. 서지 트리거가 발생하면 저장된 에너지는 실제 전력 또는 신호선 상태를 모사한 커플링 네트워크를 통해 테스트 대상 장치에 인가됩니다.
발전기는 타이밍과 전압 조절에 매우 정밀해야 합니다. 버스트 테스트에서는 다양한 서지가 일정한 간격으로 반복적으로 발생합니다. 이러한 반복적인 스트레스는 단일 사건에 대한 내성 분석이 아니라, 잦은 정전으로 인해 발생할 수 있는 누적 효과를 분석하는 것입니다. 따라서 정확한 테스트를 위해서는 출력의 반복적인 서지에도 안정성이 유지되어야 합니다.

서지 적용 중 결합 및 분리

서지 테스트에서 두 번째로 중요한 점은 테스트 대상 장비에 대한 임펄스의 연속성입니다. IEC 61000-4-5는 전력선 커플링, 통신선 커플링 및 신호 인터페이스 커플링에 대해 설명합니다. 서지는 커플링 장치를 통해 주입되며, 디커플링 구성 요소는 보조 장비가 손상되지 않고 서지가 테스트 설정 외부로 확산되지 않도록 합니다.
버스트 서지 발생기는 서지 에너지가 의도된 회로에만 전달되도록 커플링 및 디커플링 네트워크와 함께 제공됩니다. 커플링이 잘못되면 장비에 과도한 부하가 걸리거나 관련 없는 장비에 파괴적인 에너지가 전달될 수 있습니다. 올바르게 설치하면 테스트 결과가 설치 오류로 인한 오차가 아닌 장비의 내성을 정확하게 측정할 수 있습니다.

파형 안정성 및 반복성의 중요성

서지 테스트에서 가장 어려운 문제 중 하나는 파형의 일관성 확보입니다. 발전기 내부 부품은 반복적인 작동 주기 동안 열적 ​​및 전기적 스트레스를 받습니다. 내부 특성이 변할 경우 적용되는 서지 에너지도 시간에 따라 변동합니다. 이는 특히 한계 수준의 내성을 평가할 때 테스트의 유효성을 저해합니다.
고품질 발전기는 출력을 유지하고 부품 변동에 대응하기 위해 전압 피드백 제어 기능을 갖추고 있습니다. LISUN 제조된 시스템은 에너지 저장 구성 요소의 강도와 스위칭 회로의 컴퓨터화된 정확도를 갖도록 설계되어 장시간 테스트 시퀀스 동안 파형 정확도를 유지합니다. 이를 통해 수백 번의 적용 후에도 모든 서지가 IEC 허용 오차를 초과하지 않도록 보장합니다.

검사 순서 및 면역 평가

IEC 61000-4-5 테스트에서 테스트 대상 장치는 부하가 연결된 상태로 정상적으로 작동합니다. 최악의 조건을 테스트하기 위해 전원 사이클의 위상각을 다르게 설정하여 설정값을 조정합니다. 장비의 동작을 지속적으로 관찰하여 리셋, 데이터 손상, 출력 저하 및 영구적인 손상 발생 여부를 확인합니다.
대칭적인 내성을 확보하기 위해 버스트 서지 발생기는 양극 및 음극 서지를 인가합니다. 내부 정류 경로 또는 접지 설계에 따라 서지 극성에 대한 반응이 달라질 수 있습니다.
테스트의 성공은 장비에 영향이 없다는 것을 의미하는 것이 아니라, 장비가 특정 성능 기준을 충족해야 한다는 것을 의미합니다. 이러한 기준에는 불편 발생 후 장비 기능이 손실 없이 복구되는 것이 포함되지만 이에 국한되지는 않습니다. 서지 발생을 적절하게 적용하면 이러한 기준을 일관된 방식으로 평가할 수 있습니다.

접지 및 테스트 환경의 역할

서지 테스트의 정확도를 위해서는 접지가 매우 중요합니다. 접지가 제대로 되지 않으면 원치 않는 인덕턴스가 발생하여 서지 파형이 왜곡되고 에너지 공급이 변할 수 있습니다. 따라서 테스트 환경은 저임피던스 접지 기준면을 갖추어야 하며, 이를 통해 적용되는 서지에 대한 표준 정의를 충족할 수 있습니다.
케이블 경로, 장비의 물리적 위치, 기준면의 크기 등은 모두 시험 결과에 영향을 미칩니다. 서지 발생기는 원하는 스트레스를 발생시키기 위해 적절한 접지가 필수적입니다. 제대로 설계된 서지 시험 장비라 하더라도 실험실 접지 상태가 불량할 경우에는 그 영향을 상쇄할 수 없습니다.

급증 테스트 중 발생하는 실제적인 어려움

서지 테스트는 장치 설계상의 문제가 아닌 문제, 예를 들어 테스트 설정의 필터링 문제나 보조 케이블로 인한 원치 않는 커플링 등을 찾아내는 데에도 사용됩니다. 이러한 문제를 발견하려면 세심한 주의와 경험이 필요합니다. 엔지니어는 제품의 실제 취약점과 구성 테스트로 인해 발생하는 현상을 식별하는 방법을 익혀야 합니다.
또 다른 중요한 문제는 안전 관리입니다. 서지 테스트는 높은 에너지와 전압을 수반합니다. 최신 발전기에는 운전자의 안전을 위해 인터록, 비상 정지 및 방전 기능이 탑재되어 있습니다. 신뢰할 수 있는 장비 설계는 위험을 줄이는 동시에 테스트 효율성을 유지하는 데 도움이 됩니다.

규정 준수 및 개발 워크플로우와의 통합

버스트 서지 테스트는 최종 적합성 인증에만 국한되지 않습니다. 많은 제조업체들이 제품 개발 초기 단계에서 서지 테스트를 실시하여 제품 설계의 약점을 발견하고, 재설계 비용과 인증 시간을 최소화합니다.
우수한 순간 서지 발생기는 엔지니어들이 접지 기술, 필터 설계 및 부품 선택을 테스트할 수 있도록 해줍니다. 개발 테스트를 통해 수집된 정보는 제품 포트폴리오 전반에 걸쳐 내성을 향상시키는 설계 변경에 사용됩니다.

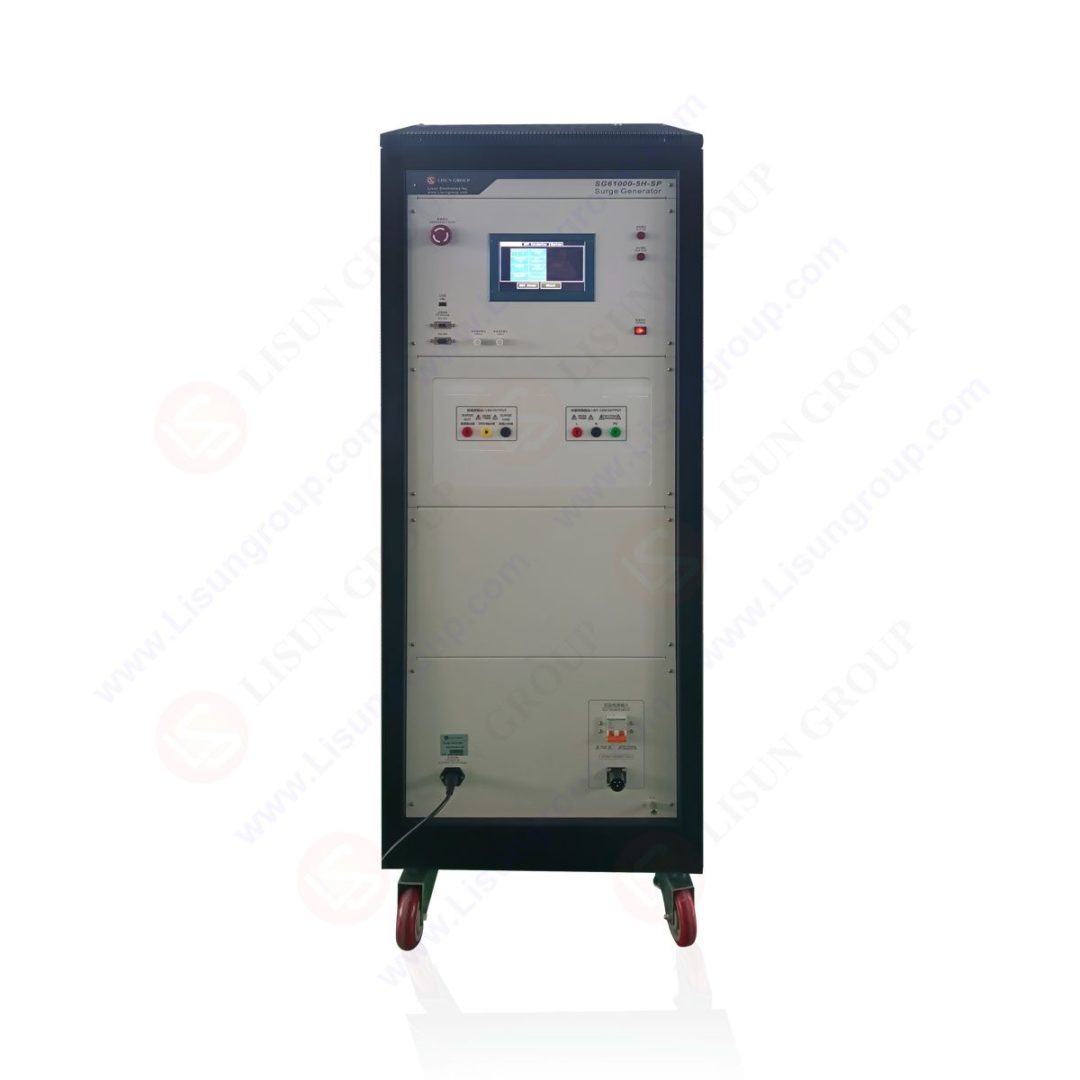

그림: 버스트 서지 발생기

장기적인 신뢰성 및 유지보수 고려 사항

사용되는 과부하 시험기는 시간이 지나도 안정적이어야 합니다. 교정 루틴은 출력값이 허용 오차 범위 내에 있도록 유지하는 데 필요합니다. 콘덴서 및 스위칭 소자와 같은 내부 부품은 반복적인 부하에도 견딜 수 있도록 긴 수명을 보장해야 합니다.
LISUN 서지 발생기는 내구성과 미려한 디자인을 갖추도록 설계되었으며, 모듈식 구조와 고급 부품을 사용하여 수리 및 유지 보수가 용이합니다. 이러한 신뢰성은 일반적인 규정 준수 테스트를 수행하는 실험실에 특히 중요합니다.

결론

A 버스트 서지 발생기 이 장비는 IEC 61000-4-5 규정과 관련된 과도 내성 평가에 필수적인 장치입니다. 제어되고 반복 가능한 방식으로 고에너지 전기 활동 버스트를 재현할 수 있어 엔지니어가 실제 환경에서 기계의 전기 노이즈에 대한 내성을 파악할 수 있도록 합니다. 특수한 서지 시험 장비 구조 덕분에 파형의 형태, 내용 및 반복 횟수가 시험 과정 전체에 걸쳐 균일하게 유지됩니다.
서지 테스트는 정확한 커플링, 안정적인 파형 생성 및 적절한 접지로 인해 현장 배포 전까지는 관찰할 수 없었던 약점을 파악하는 데 도움이 됩니다. LISUN 제조업체를 비롯한 여러 업체들이 규정 준수 인증 및 극한 환경 제품 개발을 보장하기 위해 신뢰할 수 있는 솔루션을 제공하고자 버스트 서지 발생기 설계를 지속적으로 개발하고 있습니다. 더욱 복잡한 전기 환경에서의 서지 내성 테스트는 장비의 장기적인 신뢰성과 안전성을 확보하는 데 있어 핵심적인 단계 중 하나입니다.
