광원 검출에 있어 광파장계의 응용 및 기술에 관한 연구 - LISUN LMS-6000 휴대용 분광기를 예로 들어 설명하겠습니다.

추상
The 광파장 측정기 이 장비는 광원의 광학 성능 검출을 위한 핵심 시험 장비로, 조명, 디스플레이, 식물 조명, 자외선 검출, 빛 건강 안전 등 다양한 분야에 널리 사용됩니다. 파장 분포, 피크 파장, 주 파장, 스펙트럼 전력 분포와 같은 주요 매개변수를 정확하게 측정할 수 있습니다. LISUN 본 논문은 LMS-6000 시리즈 휴대용 분광기를 연구 대상으로 삼아, 해당 광파장계의 작동 원리, 기술 지표, 모델 구성, 측정 능력 및 산업적 응용에 대해 체계적으로 설명한다. 측정 데이터 및 표준 규격과 함께, 본 논문은 고정밀도, 휴대성 및 통합 다기능 측정 측면에서 해당 광파장계의 기술적 장점을 분석하여 광원 연구개발, 생산 품질 관리, 현장 검사 및 적합성 인증을 위한 장비 선정 및 적용 참고자료를 제공한다.

1. 소개
조명 산업의 고도화, 건강 조명의 보급, 식물 공장의 대규모 개발 및 자외선 살균의 적용 확대라는 배경 속에서 광원의 파장 매개변수는 발광 효율, 색 품질, 시각적 편안함, 생물학적 안전성 및 광합성 효율을 직접적으로 좌우합니다. 광 파장 측정기는 광 분할 및 광전 검출 방식을 통해 합성광을 단색광으로 분해하고 각 파장의 광도를 측정하여 스펙트럼 곡선, 피크 파장, 주 파장, 반치폭, 색좌표, 색온도, 연색지수 등의 핵심 데이터를 출력합니다. 이는 연구 개발부터 양산에 이르기까지 광원의 전 공정 품질 관리에 필수적인 장비입니다.

기존의 데스크톱 분광기는 높은 정밀도를 자랑하지만 부피가 크고 배선이 복잡하여 현장에서 신속한 검출이 어렵습니다. 휴대용 CCD 분광기는 정밀도와 유연성의 균형을 이루어 업계에서 주류로 자리 잡았습니다. 상용 광파장 측정기로서 오랜 경험을 바탕으로 개발된 이 제품은... LISUN LMS-6000 시리즈는 가시광선, 자외선 및 근적외선 대역을 아우르며 10년 이상 적용되어 왔습니다. 조도, 휘도, 플리커, 청색광 위험도, 공장 조명 PAR/PPFD 및 TLCI 등 확장된 기능을 통합하여 다양한 시나리오의 테스트 요구 사항을 한 번에 충족합니다. 본 논문에서는 이 광파장 측정기를 중심으로 기술 분석 및 응용 연구를 수행하여 산업계에 실질적인 참고 자료를 제공합니다.

2. 광파장 측정기의 작동 원리 및 기술적 기초
광파장 측정기(분광기)의 핵심 구성 요소는 분광 시스템, 광전 검출기 및 데이터 처리 모듈입니다. 입사광을 파장별로 분산시키고, CCD 어레이를 통해 각 파장의 광도를 수집하며, 보정 및 알고리즘을 통해 스펙트럼 분포를 복원하여 파장 관련 광도 및 색도 매개변수를 계산합니다.

LMS-6000은 안정적인 광학 구조, 탁월한 산란광 억제 및 높은 파장 선형성을 특징으로 하는 장초점 비대칭 크로스 CT 분광 시스템을 채택하여 넓은 범위에서 일관된 측정을 보장합니다. 파장 테스트 과정은 다음과 같습니다: 입사광 → 슬릿 → 콜리메이션 → 회절 격자 분산 → 초점 → CCD 검출 → AD 변환 → MCU 계산 → 화면 또는 소프트웨어 데이터 출력.
광파장 측정기의 주요 지표는 측정 신뢰성을 결정하며, 여기에는 파장 범위, 파장 정확도, 광학 해상도, 산란광 수준 및 광도 선형성이 포함됩니다.

LMS-6000은 ±0.5nm의 파장 정확도, ±0.2nm의 광학 해상도, ±0.1nm의 스캔 간격을 달성합니다. 600nm에서 산란광이 0.015% 미만, 435nm에서 0.03% 미만으로 실험실 수준의 정밀도를 자랑하며, 대량 생산 샘플링 검사 및 인증 테스트의 요구 사항을 완벽하게 충족합니다.

3. 모델 및 매개변수 구성 LISUN LMS-6000 광파장 측정기
광파장계를 핵심 플랫폼으로 하는 LMS-6000 시리즈는 200~950nm의 파장 범위를 지원하며, 다양한 측정 요구사항에 맞춰 여러 버전으로 개발되었습니다. 기본적인 분광 및 색도 측정에서 자외선 감지, 플리커 분석, 청색광 유해성 평가, 공장 조명 모니터링, 산업용 인터페이스 연결 등으로 기능을 확장했습니다. 모델 사양 및 주요 파라미터는 아래 표에 나와 있습니다.
표 1. LMS-6000 시리즈 광파장 측정기의 모델 및 핵심 매개변수

광파장 측정기를 중심으로 설계된 이 시리즈는 모듈식 확장을 통해 다기능 통합을 구현하여 사용자의 장비 투자 비용과 운영 복잡성을 효과적으로 줄여줍니다.

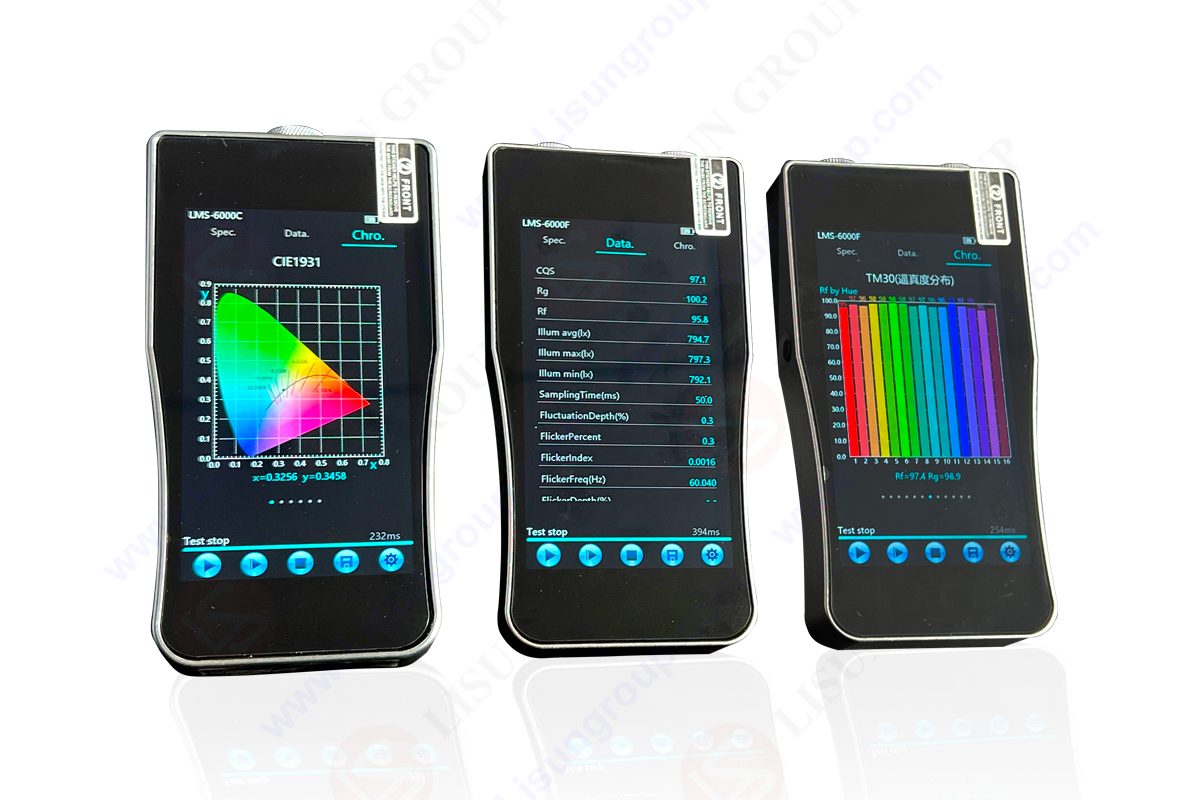

LMS-6000 휴대용 CCD 분광 방 사계

4. LMS-6000 광파장 측정기의 핵심 기술 지표 및 성능
고정밀 광파장 측정기인 LMS-6000은 CIE, IEC, GB 및 기타 국제 및 국내 표준을 준수하여 권위 있고 신뢰할 수 있는 데이터 출력을 보장합니다.
• 분광 플랫폼: 장초점 비대칭 교차 CT 분광 시스템
• 파장 정확도: ±0.5 nm; 광학 해상도: ±0.2 nm; 스캔 간격: ±0.1 nm
• 색좌표 정확도(Δx,Δy): ±0.005
• 색온도 범위: 1500~100000K, 정확도: ±0.6%
• 조도 범위: 0.1~500000 lx
• 색상 재현 지수: 0–100.0, 정확도: ±(0.3%rd±0.3)
• 광도 선형성: ±0.6%; 산란광: ＜0.015% (600 nm)
• 적분 시간: 0.1ms~5초
• 디스플레이 화면: 5인치 고화질 IPS 정전식 터치스크린
• 배터리 용량: 4000mAh, 연속 사용 시간: 약 20시간
• 저장 공간: 8GB, 5,000~100,000개의 테스트 보고서 지원
• 시스템 호환성: Windows 7/8/10/11용 상위 컴퓨터 소프트웨어

LMS-6000 광파장계를 이용한 백색 LED 광원의 실제 측정 결과는 다음과 같습니다. 피크 파장 447.6nm, 색온도(CCT) 5064K, Duv 0.01742, 색좌표 (0.3464, 0.3896), Ra 66.8. 완전한 스펙트럼 곡선과 안정적인 파장 분포를 통해 측정된 데이터는 제품 인증 및 공장 검사 보고서에 직접 활용될 수 있습니다.

5. 광원 검출에 있어 광파장계의 일반적인 응용 분야
5.1 일반 조명원의 품질 검사
광파장 측정기는 LED, 형광등, HID 램프 및 기타 광원의 파장 분포, 피크 파장, 주 파장 및 반치폭을 측정하여 스펙트럼 연속성과 색 순도를 평가하는 데 사용됩니다. 연색 지수, TM-30 및 색 허용 오차와 함께 광색 품질을 평가하고 형광 분말의 배합 비율 설계 및 칩 선택을 안내하여 조명 제품의 일관성과 편안함을 향상시킵니다.

5.2 보건 및 안전 평가
LMS-6000B/BF 광파장 측정기는 망막에 유해한 청색광의 가중 조도를 측정할 수 있습니다. GB/T 20145 CIE S009/E:2002. 이 장비는 책상 램프, 평면 디스플레이, 교실 조명 등 다양한 제품의 적합성 테스트에 널리 사용되어 단파장 청색광 노출 위험을 제어합니다. 플리커 테스트 모듈은 플리커 깊이, 변조 깊이 및 주파수를 분석하여 시각적 피로와 그로 인한 건강 위험을 줄입니다.

5.3 식물 조명용 맞춤형 스펙트럼 감지
LMS-6000P/S/SF 광파장계는 PAR, PPFD, YPFD, 다중 대역 조도 및 적색-청색 광 비율을 포함한 핵심 광합성 매개변수를 제공합니다. 350~950nm의 파장 범위를 지원하여 묘목 재배, 잎채소, 화훼 및 약용 작물의 맞춤형 조명 요구 사항을 충족하고 정확한 조명 조절 및 에너지 효율 최적화를 실현합니다.

5.4 자외선 및 소독 광원의 감지
LMS-6000UV 광파장계는 200~400nm의 자외선 대역을 측정하여 UVA/UVB/UVC 조사량 및 자외선 위험성을 정확하게 감지할 수 있습니다. 자외선 경화 램프, 살균 램프, 해충 방지 램프 등의 품질 관리에 적합하며, 적정 출력 강도와 안전한 사용을 보장합니다.

5.5 현장 신속 탐지 및 산업 통합
휴대성이 뛰어난 설계로 생산 라인 샘플링 검사, 엔지니어링 승인은 물론 실험실 및 건설 현장에서의 동시 테스트에 적합합니다. 5인치 터치스크린은 원클릭 데이터 출력과 데이터 저장 및 내보내기 기능을 제공합니다. 산업용 버전인 LMS-6000I는 RS485 및 I/O 인터페이스를 갖추고 있어 자동 생산 라인에 통합하여 광파장 측정기의 온라인 모니터링 및 데이터 업로드를 구현할 수 있습니다.

6. 광파장 측정기의 선택 및 작동 지침
첫째, 테스트 대상 광원의 유효 파장 대역(가시광선 제품의 경우 380~780nm, 자외선 장비의 경우 200~400nm, 식물 조명 환경의 경우 350~850nm 이상)과 일치하는 파장 범위를 가진 모델을 선택해야 합니다. 둘째, 선택한 광파장계는 피크 파장 데이터의 정확성을 보장하기 위해 ±0.5nm보다 우수한 파장 정확도와 ±0.5nm보다 우수한 해상도를 가져야 합니다. 셋째, 실제 테스트 요구 사항에 따라 플리커 감지, 청색광 위험 평가 및 TLCI 테스트와 같은 기능 모듈을 선택해야 합니다. 넷째, 장비의 장기적인 안정성과 데이터 정확도를 유지하기 위해 정기적인 파장 및 광도 교정을 수행해야 합니다. 마지막으로, 현장 테스트 효율성을 높이기 위해 터치 제어, 대용량 저장 장치, 긴 배터리 수명 및 Windows 시스템 호환성을 갖춘 휴대용 광파장계를 우선적으로 고려해야 합니다.

7. 결론
The 광파장 측정기 이 장비는 현대 광원 산업에서 필수적인 시험 장비로, 제품 연구 개발, 품질 관리, 인증 및 현장 적용의 전 과정을 지원합니다. 광파장 측정기를 중심으로, LISUN LMS-6000 시리즈는 고정밀 분광 기술, 고감도 CCD 센서, 다기능 확장성 및 휴대성을 통합한 제품입니다. 200~950nm의 파장 범위를 지원하여 조명, 자외선 측정, 식물 조명, 조명 관련 건강 및 안전, 영화 및 텔레비전 조명, 산업 자동화 등 다양한 분야에 적용 가능하며, CIE, IEC, GB 등 산업 표준의 요구 사항을 완벽하게 충족합니다.

조명 산업의 지능화, 건강 증진 및 전문성 향상에 따라 광파장 측정기의 정밀도, 휴대성, 다기능성 및 디지털 성능에 대한 요구 사항이 높아지고 있습니다. 지속적인 기술 혁신을 통해 개발된 LMS-6000 시리즈는 광원 품질 향상, 조명 건강 보장 및 고품질 조명 산업 발전에 중요한 실질적 의미를 갖는 올인원 광학 테스트 솔루션을 사용자에게 제공합니다.
