서지 발생기의 작동을 알고 있습니까?

메타 설명

서지 발생기 서지 테스트를 수행하는 중요한 장비입니다. 혼란을 줄이기 위해 서지 발생기에 대한 자세한 기사를 작성했습니다.

콤비네이션 웨이브/서지 발생기 가장 무거운 장비입니다. EM 테스트 환경에서 발전기를 안전하게 작동하려면 접지에 연결된 접지면이 필요합니다. 이러한 발생기는 IEC/EN 61000-4-5_ANSI(IEEE) C62.41 및 서지 테스트의 기타 모든 전도 내성 표준을 충족해야 합니다.

　 LISUN 상점은 모든 유형의 조합 웨이브/를 보유하고 있습니다.서지 발생기 컴플라이언스 및 사전 컴플라이언스 테스트용. 개별 테스트용으로 이러한 생성기를 대여하거나 구매하거나 소형 솔루션에서 다양한 테스트를 완료하기 위해 다기능 생성기를 사용할 수 있습니다. 대부분의 시스템은 요구 사항에 따라 추가 테스트를 포함하도록 업그레이드됩니다.

서지 발생기의 작동

일단 그것을 얻으면 모든 액세서리, 주전원 케이블, 공급 케이블, 플러그 어댑터, 설명서 및 교정 인증서를 확인해야 합니다. 발전기를 켜기 전에 단락 플러그가 안전 회로에 삽입되어 있는지 확인하십시오. 외부 CDN을 사용하는 경우 이 플러그를 전환하여 확인하십시오. 그렇지 않으면 그대로 두십시오.

주전원 케이블을 연결하고 발전기를 장치의 후면 또는 전면에 있는 접지 연결 중 하나에 적절하게 접지합니다. UT 공급 케이블을 장치 후면의 라인 입력에 연결하여 UT에 전원을 공급합니다. 전원 플러그 또는 전면 또는 후면의 바나나 잭으로 EUT를 CDN에 연결합니다.

전원을 켜고 발전기가 시작될 때까지 기다립니다. 서지 온/오프 버튼을 눌러 조명을 끕니다. 또한 메모리 버튼을 사용하여 최대 32개의 프로그래밍 가능한 설정을 불러오거나 가변 모드에서 다이얼을 사용하여 원하는 매개변수를 설정할 수 있습니다. 충전 전압 버튼을 누르고 다이얼을 사용하여 전압을 100볼트에서 4.4kV로 조정합니다. 이 버튼을 사용하여 위상 각도를 조정할 수 있습니다.

숫자 버튼은 단일 펄스에 대한 테스트 주기당 트리거 펄스 수를 조정합니다. 디스플레이에 아무것도 표시되지 않을 때까지 노브를 돌립니다. 기간 버튼은 테스트 기간을 10초에서 999초로 조정합니다. 양극, 음극 또는 교대 극성 중에서 선택하십시오. 여기에서 커플링 모드를 선택할 수 있습니다. 필요한 설정이 있으면 서지 켜기/끄기 버튼을 눌러 표시등이 켜지도록 합니다.

이제 충전 버튼을 눌러 서지 테스트를 시작합니다. 디스플레이의 펄스 수는 펄스마다 감소합니다. 방전 버튼을 눌러 테스트를 일시 중지합니다. 충전을 눌러 테스트를 계속하십시오. 방전을 두 번 눌러 테스트를 중지하고 재설정합니다.

서지 발생기 | SG61000-5

SG1000-5 서지/파 발생기 낙뢰 서지 내성 테스트, 조합파 발생기라고도 합니다. 서지 전류 발생기/서지 전압 발생기, 결합된 서지 전압 및 전류 발생기.

SG-61000-5 서지 발생기 고에너지 과도 간섭에 대한 여러 유형의 장비 내부 커넥터 및 전원 코드의 저항을 평가하기 위한 공통 기반을 제공합니다. 이 높은 에너지 간섭은 자연 낙뢰 서지 유도 및 대용량 부하 스위칭으로 인해 발생합니다. IEC 61000-4-5, EN61000-4-5 및 GB/TI17626.5 표준을 완전히 충족합니다.

제품 사양

출력 전압: 1.2/50μs±20%
출력 전류: 8/20μs±20%
출력 임피던스: 2Ω 및 12Ω
출력 전압 범위: 0~6KV±10%
출력 전류 범위: 0~3KA±10%
서지 반복: 1~9999회
간격 시간: 20~9999초
극성: 포지티브, 네거티브 또는 포지티브/네거티브 자동
특수 기능: 내장 고전압 및 전류 2000:1 감쇠기 프로브(10KV 서지 발생기 미만은 1000:1), 다음과 연결 LISUN OSP1102 직접
작동 방식: 초대형 LCD 및 내장형 Windows CE가 있는 터치 스크린
크기 : 44x45x35cm
총중량: 약 30kg
커플링/디커플링 네트워크: 16A 단상 CDN 포함
EUT용 절연 변압기(선택 사항): LISUN ITEU-SP4K (220V 단상) 또는 ITUS-SP2K (110V)

서지 테스트 중 높은 전압 위험으로 인해 서지 테스트 PD-E01을 수행하기 위한 보호 장치를 선택하여 작업을 완료할 것을 권장합니다. LISUN SG61000-5 서지 발생기.

건설

6kV 서지 발생기 작은 나무 상자이고 장비는 작은 탁상용 서지 발생기입니다. 10kV 이상은 큰 나무 상자이고 장비는 할아버지 발전기입니다. 나무 상자에는 작은 액세서리 상자도 들어 있습니다. 동축 라인은 오실로스코프를 연결하여 서지 파형을 보는 데 사용됩니다. 샘플 입력 라인은 절연 변압기를 서지 발생기에 연결합니다. 샘플 출력 라인은 서지 발생기 샘플에.
• 접지선
• 전원 코드

서지 발생기는 절연 변압기와 함께 사용해야 합니다.
서지 테스트 중에는 순간적으로 대전류 펄스가 반환됩니다. 절연 변압기는 시스템을 보호하고 샘플에 전원을 공급하는 데 사용됩니다. 샘플 상자는 선택 사항입니다. 운영자를 보호하기 위해 사용됩니다. 샘플은 서지 테스트 중에 샘플 상자에 배치됩니다.
재미있게, LISUN 귀하의 샘플에 따라 다른 크기의 샘플 상자를 사용자 정의할 수 있습니다.

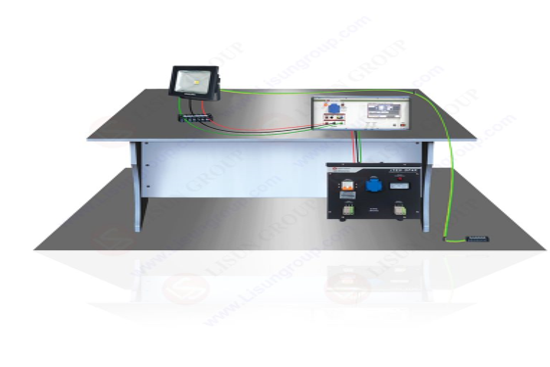

설치

• 규격에 따라 나무 탁자가 필요합니다. 모든 하드웨어와 액세서리를 꺼냅니다.
• 서지 발생기 시스템을 설치할 필요가 없습니다. 전선 연결만 필요합니다.
• 전압 출력이 다른 서지 발생기의 사용 방법은 동일합니다.
• 샘플 상자를 통해 샘플을 연결합니다. 샘플 박스가 없을 경우 샘플을 직접 연결할 수 있습니다.
• 변압기와 서지 발생기의 전원 코드를 전원에 연결합니다.
• 발전기의 다른 포트는 연결할 필요가 없습니다.

발전기는 어떻게 위아래로 서지합니까?

서지는 연료 문제로 인해 발생합니다. 일반적으로 잘못된 연료, 낮은 연료 수준 또는 열악한 연료 품질 때문에 발생합니다. 대부분의 발전기에는 특정 연료 요구 사항이 있습니다. 그들은 서지를 포함하여 작동 문제를 일으킬 수 있는 매개변수를 벗어난 연료를 사용합니다.

발전기에 전자 장치를 사용할 수 있습니까?

예, 우리는 전자 제품을 사용할 수 있습니다. 서지 발생기. 가장 중요한 것은, 서지 발생기 전원이 회로를 통해 서지되지 않도록 합니다. 회로에서 나오는 전원은 안전합니다.
