06 10 월 2022 899보기 저자: 사이드, 함자

제품 테스트에 열충격 챔버가 어떻게 통합될 수 있습니까?

최대 XNUMXW 출력을 제공하는 열 충격 챔버 에 LISUN 제품을 대상으로 하는 효율적인 도구입니다. 열충격 테스트. Thermal Shock Environmental Chambers의 제품 캐리어 바스켓은 개별적으로 제어되는 온도 영역 사이에서 테스트 중인 제품을 자동으로 이동합니다. 사용자는 내장된 보기 창 덕분에 온도 영역 사이를 이동하기 때문에 제품을 쉽게 모니터링할 수 있습니다. 열충격 챔버 개별 테스트 요구 사항을 충족하고 사용자 친화적인 8825 컨트롤러를 통합하기 위해 다양한 성능 구성으로 제공됩니다.

열충격 챔버

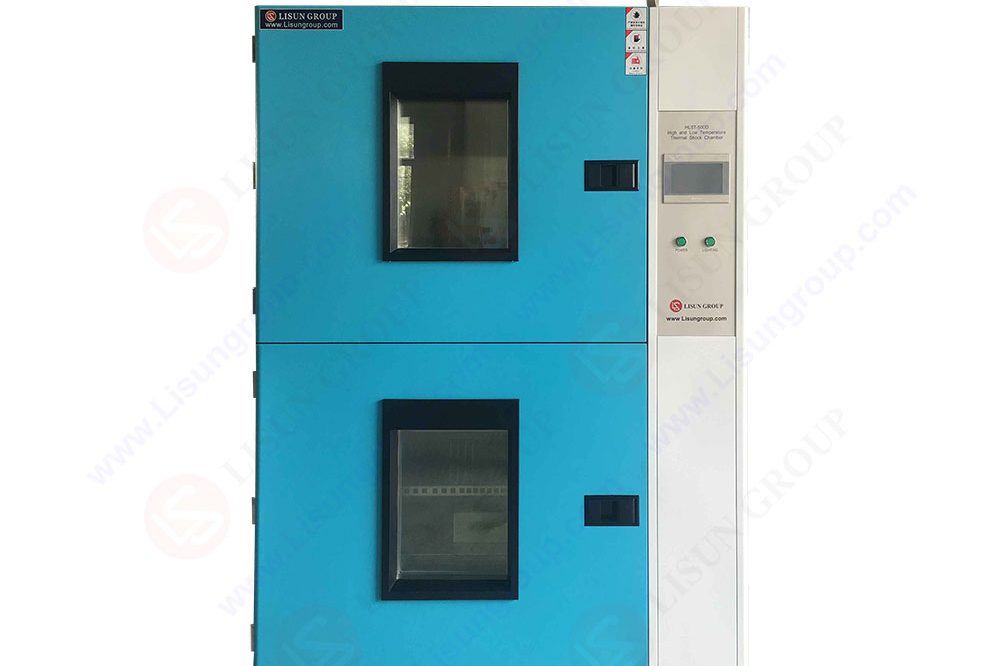

열 챔버 HLST 500D

세 가지 테스트 챔버 구성
• 수직 방향 열 충격 챔버 독립적으로 조절되는 XNUMX개의 핫 존과 콜드 존이 겹쳐져 있습니다. 단일 제품 캐리어가 각 구역 사이를 이동하여 제품을 급격한 온도 변화에 노출시킵니다. 수직 방향 챔버는 바닥 면적을 적게 차지하여 소규모 실험실에 적합하다는 장점이 있습니다.
• 수평 방향 열충격 챔버 핫, 앰비언트 및 콜드의 세 가지 별개 영역이 나란히 있습니다. 주변 영역을 추가하면 일부 군사 요구 사항에 필요한 XNUMX개 영역 테스트가 가능합니다.
• 이 독특하고 조정 가능한 챔버 구조는 XNUMX구역 테스트에도 사용할 수 있습니다. 이것은 제품 캐리어를 프로그래밍하여 제품을 뜨거운 곳에서 차가운 곳으로, 그리고 다시 뜨거운 곳에서 차가운 곳으로 자동으로 운반하도록 프로그래밍하여 수행되어 주변 구역에서 체류 시간을 방지합니다.

냉각 구역은 이중 의무 열 충격 챔버에서 상하로 수직으로 정렬된 두 개의 고온 구역 사이에 있습니다. 제품은 두 제품 캐리어 중 하나에 배치되고 구역 간에 운송되어 극심한 온도 스트레스를 초래합니다.
저온 구역은 항상 최소 한 명의 제품 운송업체가 차지합니다.

이 설계는 챔버 냉각 시스템을 효율적으로 사용하여 일반적인 열 충격 설계보다 빠른 제품 테스트를 가능하게 합니다. 저온 지역의 히터는 그것을 녹이기 위해 있습니다. 이것은 챔버의 유용성을 증가시킵니다. 온도 순환 챔버로 사용하지 않을 경우 열충격 테스트에 사용할 수 있습니다.

온도 충격 테스트 기능
수많은 자동화된 공대공 열충격 챔버를 사용할 수 있습니다. 대부분의 챔버는 -70°C ~ +180°C의 온도 범위를 가지며 몇 초 만에 극한 사이를 전환할 수 있습니다. 이 챔버에는 더 작은 테스트 개체를 수용할 수 있습니다. 워크인 챔버는 대형 상품을 평가하는 데 사용할 수 있습니다. 액체 대 액체 및 공기 대 액체 열충격 테스트가 있습니다. 또한 수백 섭씨 이상의 온도와 극저온에서 맞춤형 프로파일이 있습니다. 열 충격 테스트 요구 사항을 어떻게 지원할 수 있는지 알아보려면 당사에 문의하십시오.

온도 충격 시험 개요
열 충격 테스트MIL-STD 810 Method 503에 정의된 대로 장비가 물리적 손상이나 성능 저하 없이 주변 환경 온도의 급격한 변동을 견딜 수 있는지 확인하는 데 사용됩니다. 온도 충격 시험 항목의 작동은 급격한 온도 변화에 노출되어 일시적 또는 영구적으로 손상될 수 있습니다.

온도 충격 테스트 목표
온도 충격 테스트에는 두 가지 목표가 있습니다.
1) 시험 항목이 주변 대기의 급격한 온도 변화에 노출된 후 성능 요구 사항을 충족할 수 있는지 여부를 결정합니다. 그리고
2) 열충격 시험 항목이 주위 대기의 급격한 온도 변화에 노출된 후 안전하게 작동할 수 있는지 여부를 결정합니다.

급격한 온도 변화로 인해 발생할 수 있는 어려움의 예는 다음과 같습니다.
• 유리, 유리병 및 광학 장비가 산산조각이 납니다.
• 움직이는 부품이 묶이거나 느슨해지는 경우
• 성분 분리
• 전자 부품 수정
• 급속한 물 또는 결빙으로 인한 전자 또는 기계 부품의 고장
• 폭발물에서는 고체 알갱이나 알갱이가 깨집니다.
• 이종재료 차등 수축 또는 팽창
• 부품 변형 또는 파손
• 표면 코팅 균열
• 밀폐된 구획 누출
• 전문 열충격 규정 준수 테스트

열충격 사양
• EIA-364-32 IEC 60068-2-14 열 충격 및 온도 사이클링 MIL-STD 202 방법 107 온도 테스트 열

충격 검사
• 방법 1056 MIL-STD 750 열전기 충격(액체 대 액체)
• 충격 MIL-STD 750 방법 1051
• 열 충격 테스트 MIL-STD-883 방법 1011

열충격 시험의 과정은 무엇입니까?
빠른 온도 변화를 달성하기 위해 테스트 중인 장치(DUT)는 몇 초 만에 고온 영역과 저온 영역 사이를 자동으로 전환하는 바구니 안에 배치됩니다. 이러한 구역의 온도는 공기 대 공기 또는 액체 대 액체 메커니즘을 사용하여 제어할 수 있습니다.
공기가 더 일반적으로 사용되지만 가능한 온도 범위를 넓히고 온도 변화율을 높이기 위해 액체 질소(LN2) 또는 이산화탄소(CO2)를 테스트 챔버에 추가하는 것이 대안입니다. 이것을 "액체 부스트"라고 하는 경우가 있습니다. LN2 부스트는 온도를 -185°C(-300°F)까지 빠르게 낮출 수 있는 반면 CO2는 챔버의 내부 온도를 거의 즉시 -73°C(-100°F)로 낮출 수 있습니다.

항공우주 및 방위 산업에서는 수많은 온도 충격 테스트를 거친 구성 요소가 사용되기 때문에 DUT를 주의 깊게 테스트하기 위한 몇 가지 공통 표준이 있습니다. MIL-STD 883K 방법 1010.9, MIL-STD 202H 방법 107, MIL-STD-202G 및 MIL-STD-883G가 모두 적용 가능합니다.

어떤 산업이 열충격 테스트를 수행합니까?
열 충격 테스트 의료, 소비자, 항공 우주, 방위 또는 자동차 산업에서 사용하기 위한 전기, 전기 기계, 플라스틱 및 기계 제품의 내구성을 검증하는 탁월한 방법입니다. 고도가 변할 때 비행기의 요소가 겪는 온도 변화나 야생 지형에서 현장 연구원이 사용하는 GPS 장치에 가해지는 외상을 고려하십시오. 이러한 가제트가 제대로 작동하는 것은 종종 삶과 죽음의 문제입니다.

비디오

열충격 챔버 정보
다양한 챔버에서 열 테스트를 수행할 수 있습니다. 두 개의 온도 챔버를 고려하십시오. 하나는 극도의 열 수준에 도달하고 다른 하나는 극한의 저온 수준에 도달하도록 조절한 다음 서로 가까이 있는 경우(예: 쌓을 수 있는 모델인 경우) DUT를 둘 사이로 전송할 수 있습니다.

그러나 열 충격 테스트를 위해 특별히 개발된 챔버가 있으므로 강력하게 고려해야 합니다. 위에서 설명한 군사적 기준은 정확합니다. XNUMX분이라도 사양과 차이가 나는 경우에는 그 차이와 이를 어떻게 조정했는지 설명해야 합니다. 그것은 열 충격 테스트 챔버의 문제가 아닙니다.

고효율 및 온도 성능을 유지하기 위해 최신 열 충격 챔버는 고효율의 낮은 K 계수 단열층과 함께 헤비 게이지 스틸 외부 및 스테인리스 스틸 내부를 사용합니다. 이 챔버는 냉각용과 가열용의 두 구역으로 나뉩니다.

냉각 구역에는 빠른 복구율을 가진 표준 캐스케이드 냉동 시스템이 포함되어 있습니다. 공기 냉각은 덜 효율적이지만 저렴하지만 액체 냉각은 더 정교하고 효율적이며 비용이 많이 듭니다. 가열 영역은 세라믹 코어가 있는 저와트 밀도 저항 히터를 사용하여 완전히 전기입니다. 이를 통해 가동 중지 시간을 줄이고 수명을 연장할 수 있습니다. 업계 최고의 챔버는 최대 220°C(428°F)의 온도를 지원하며 히터는 매우 반응적인 온도 관리를 위해 독립적으로 작동합니다.

테스트에 주변 위상이 필요한 경우 일부 모델은 이 두 극단 사이에 세 번째 영역을 제공하기도 합니다. DUT는 자체 센서가 있는 공압 제어 바스켓의 챔버 사이를 이동하므로 엔지니어가 제품과 각 구역의 온도를 모니터링할 수 있습니다. 온도 데이터는 정확한 복구 시간을 보장하기 위해 XNUMX개 영역 모두에서 테스트를 통해 자주 기록됩니다.

챔버는 예냉 영역, 예열 영역 및 테스트 영역의 세 부분으로 나뉩니다. XNUMX개의 구역은 독립적입니다. 댐퍼는 테스트 제품을 이동하지 않고 세 구획을 전환합니다. 온도가 정상일 때 송풍기는 주변 온도를 테스트 공간에 도입합니다.

충격이 적으면 고온 및 상온 댐퍼가 닫히고 저온 탱크가 테스트 상자와 연결되고 미리 저장된 냉각량이 테스트 상자에 즉시 도입됩니다. 고온, 저온 및 상온에서는 고온 및 상온 댐퍼가 닫힙니다. 댐퍼가 닫히고 고온 탱크가 테스트 상자와 상호 작용합니다. 이것은 미리 저장된 열이 테스트 챔버로 빠르게 유입되도록 합니다. 결과적으로 빠른 온도 변화의 목표가 달성됩니다.

공기 혼합실, 순환 공기 덕트, 가열 장치 및 순환 팬이 고온 영역에 설치되고 고온 가스가 테스트 영역을 통해 공기 덕트 외부로 분출되어 사이클을 회복합니다. 공기 온도 조절실과 순환은 저온 구역에 설치됩니다.

공기 덕트, 냉난방 시스템, 냉장 판, 순환 팬이 설치되어 있습니다. 에어 덕트에는 에어 디플렉터, 댐퍼 및 디퓨저가 장착되어 있습니다. 차가운 가스는 공기 덕트에서 불어 나와 테스트 영역을 통해 수집됩니다.

온도 컨트롤러는 다음을 기반으로 명령을 보냅니다.

• 고온 영역의 온도.
• 온도 영역의 하단에 있는 온도.
• 테스트 챔버의 온도 감지 본체에서 측정한 테스트 온도

컨트롤러는 미적분 시간 및 SSR 제어 모듈을 통해 히터 출력 및 냉동 장치의 작동을 제어합니다. 샘플의 초기 온도를 설정할 수 있습니다. 이 테스트는 고온 또는 저온 시작, 테스트 영역 온도, 고온 및 저온 충격 조건, 고온 및 저온 영역을 선택하여 급격한 온도 변화 및 고온 및 저온의 목표를 충족해야 합니다.

이 모든 것이 현대 생활에서 접하는 가장 중요한 전자 기반 제품이 항공 우주 및 방위 산업뿐만 아니라 대중에게도 안전하고 오래 지속되도록 보장하는 신뢰할 수 있고 정확한 프로세스에 추가됩니다.

자주 묻는 질문
열 챔버는 어떻게 작동합니까?
환경 테스트 챔버라고도 알려진 온도 챔버는 강제 공기 대류를 사용하여 열 실험을 수행합니다. 많은 측면에서 오븐과 유사하게 기능합니다. 주요 요구 사항은 테스트 챔버를 통해 공기를 순환시키는 팬과 모터에 의해 제공되는 공기 흐름입니다.

열 챔버는 어떻게 작동합니까?
환경 테스트 챔버라고도 알려진 온도 챔버는 강제 공기 대류를 사용하여 열 실험을 수행합니다. 많은 측면에서 오븐과 유사하게 기능합니다. 주요 요구 사항은 테스트 챔버를 통해 공기를 순환시키는 팬과 모터에 의해 제공되는 공기 흐름입니다.

열 충격은 무엇을 제공합니까?
점진적으로 온도를 변경하거나 재료의 열전도율을 개선하여 물체에서 볼 수 있는 열 구배를 줄입니다. 재료의 열팽창 계수를 낮추면 그 힘이 증가합니다.
