전자 장비를 테스트하는 서지 발생기

무엇인가 서지 테스트?
The 서지(충격) 내성 시험 자연 낙뢰(간접낙뢰)의 영향과 전원선과 통신선로의 전원선에서 대규모 스위치 개폐로 인한 전압 변화를 모사하는 것입니다. 그만큼 서지 테스트 1.2kV ~ 50kV 범위의 진폭을 갖는 두 개의 파형(통신파의 경우 10/700μs 및 0.5/4μs)을 지정하며 특히 높은 에너지를 가지며 EUT에 파괴적인 영향을 미칠 수 있습니다. 10/700μs(일반적으로 통신파라고 함)는 장거리 대칭 통신 포트에 적합하고 1.2/50μs는 전력선 포트 및 기타 신호선 포트에 적합합니다. 그만큼 SG61000-5 서지 발생기 자연 낙뢰 서지 유도 및 대용량 부하 스위칭으로 인한 고에너지 과도 간섭에 대한 전원 코드 및 다른 장비의 내부 커넥터 저항을 평가하기 위한 공통 기반을 제공합니다.

비디오
The SG61000-5 완전 자동 서지 발생기 (낙뢰 서지 내성 시험, 조합파 발생기, 서지 전류 발생기/서지 전압 발생기, 조합 서지 전압 및 전류 발생기라고도 함) . 그것은 완전히 충족 IEC 61000-4-5, EN61000-4-5   GB / T17626.5 표준.

서지의 원인은 전력 시스템의 스위칭 과도 및 낙뢰 과도입니다. 그리고 목적 서지 내성 테스트 서지(충격)를 받을 때 전기 및 전자 장비의 성능을 평가하기 위한 공통 벤치마크를 설정하는 것입니다. 표준 IEC61000-4-5의 일반 요구 사항에 따라 서지 내성 테스트, 번개 서지 발생기 1.2/50us 전압 파형, 8/20us 전류 파형 및 결합된 파동(전압 파형: 10/700us, 전류 파형: 5/320us)을 시뮬레이션하고 결합 네트워크를 통해 파형이 테스트 중인 회로에 결합되어 달성된 실험 목적. 실험 등급은 전압의 정도에 따라 1, 2, 3, 4, X 등급으로 나뉘며, X와 X는 개방형 등급이다.

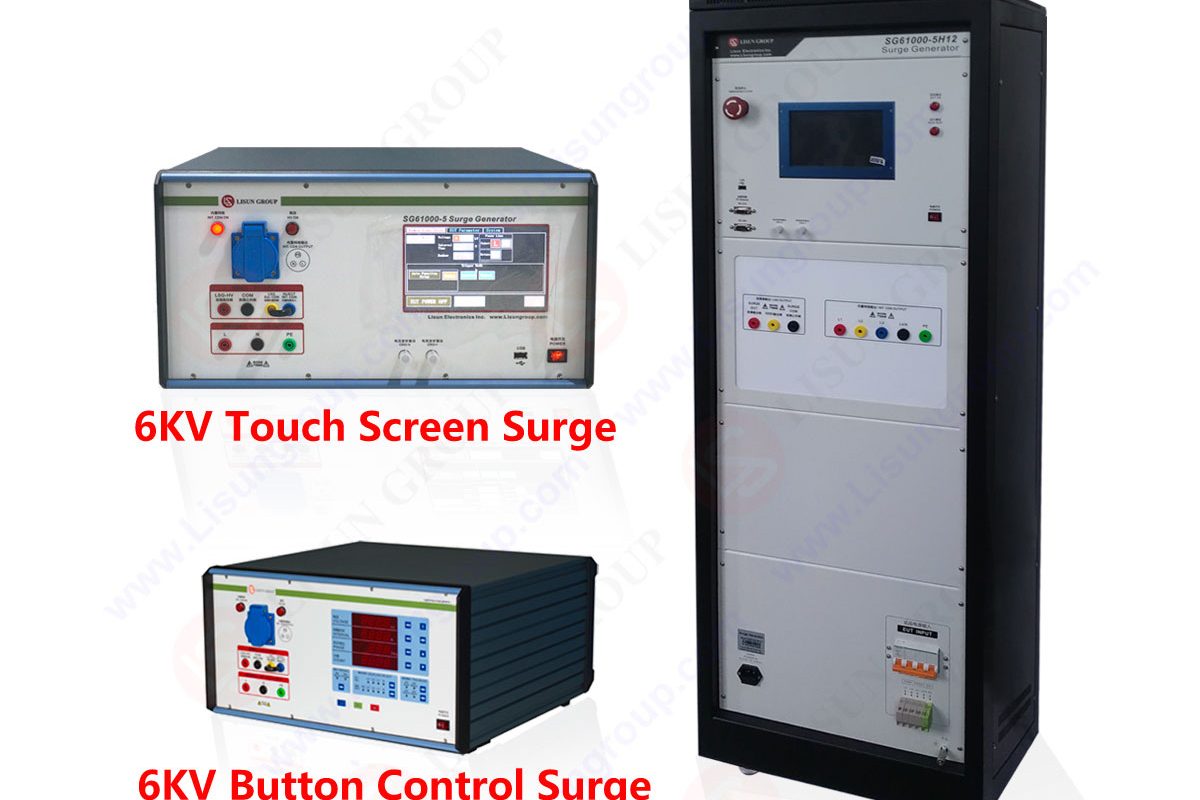

전자 장비를 테스트하는 서지 발생기

서지 발생기

가혹 등급의 적용 범위는 환경(서지 가능성이 있는 환경) 및 설치 조건에 따라 달라지며 일반적으로 다음 조건에 따라 분류됩니다.
레벨 1: 공장이나 발전소의 제어실과 같은 더 나은 보호 환경.
레벨 2: 강한 간섭이 없는 공장과 같은 특정 보호 환경.
레벨 3: 일반적인 전자기 방해 환경, 일반적으로 설치된 케이블 네트워크, 산업 작업장 및 변전소와 같은 장비에 대한 특별한 설치 요구 사항이 지정되지 않습니다.
레벨 4: 민간 가공선, 보호되지 않은 고압 변전소와 같은 심각한 괴롭힘 환경.
X 등급: 사용자와 제조사 간의 협의 후 결정되는 특수 등급. 특정 제품에 대해 선택할 수준은 일반적으로 제품 표준에 따라 결정됩니다.

The 낙뢰 서지 테스트 파괴시험은 시험대상물의 손상 정도에 따라 다음과 같은 상황으로 나눌 수 있다.
a) 제조자, 수탁자 또는 구매자가 지정한 한도 내에서 정상적인 성능
b) 기능 또는 성능이 일시적으로 손실되거나 저하되지만 작동자의 개입 없이 장애가 중단된 후 자체적으로 복구할 수 있습니다.
c) 기능 또는 성능의 일시적 손실 또는 감소, 그러나 운영자 개입에 의한 회복
d) 장치 하드웨어 또는 소프트웨어 손상 또는 데이터 손실로 인한 복구 불가능한 기능 손실 또는 성능 저하.

신호(통신) 인터페이스 서지 테스트 목적 및 색인 요구 사항:
장치를 실제로 사용하는 동안 사용자 라인 인터페이스가 서지 전압의 영향을 받은 후 테스트된 인터페이스의 손상과 장치 성능 저하를 조사합니다. 색인 요구 사항: 전화 포트의 서지 테스트는 유형 A와 유형 B의 두 가지 유형으로 나뉩니다.

(1) A형(A종)
a) 파형. 차동 모드 간섭: 전압파: 10/560, 전류파: 10/560. 공통 모드 간섭: 전압파: 10/160, 전류파: 10/160.
b) 테스트 레벨: 차동 모드: 전압은 800V 미만, 전류는 100A 미만입니다. 공통 모드: 전압은 1500V 미만, 전류는 200A 미만입니다.
c) 테스트 포트: 차동 모드: 팁-링; 팁-1 - 링-1; 단일 통신용 4선식 케이블의 경우, 팁-링-1, 링-팁-1. 공통 모드: tip-ring 및 tip-1 – 링-1을 접지로 연결하거나 인증되지 않은 장비에 연결된 다른 케이블(함께 나사로 조임)에 연결합니다.
d) 테스트 상태: 이 표준의 요구 사항에 영향을 미칠 수 있는 장비의 모든 상태를 테스트해야 합니다. 정상적인 전원 공급으로 장치 상태를 얻을 수 없는 경우 수동 개입이 필요합니다. 서지가 없는 포트(전화 포트, 보조 포트 및 인증되지 않은 장치에 연결된 포트 포함)는 적절하게 종료되고 정상적인 사용 상태여야 합니다. 장치의 주 전원 공급 장치가 연결 및 분리를 허용하는 경우 전원 코드와 전원 코드를 분리한 상태에서 장치를 테스트해야 합니다.
e) 기준은 안전 회로의 접지에 대한 개방 회로 또는 단락을 허용하지만 이 고장 모드에서는 사용자가 장치를 사용할 수 없거나 장치에 명백한 고장 표시(예: 경보)가 있음이 보장됩니다. 즉시 네트워크에서 제거해야 합니다. 연결이 끊겼거나 수리가 필요합니다. 안전회로가 수리된 후에는 장치의 성능과 기능이 정상으로 돌아옵니다.

(2) B형(B급)
a) 파형. 차동 모드: 전압파: 9/720, 전류파: 5/320. 공통 모드: 전압파: 9/720, 전류파: 5/320.
b) 테스트 레벨: 차동 모드: 전압은 1000V 미만, 전류는 25A 미만입니다. 공통 모드: 전압은 1500V 미만, 전류는 37.5A 미만입니다.
c) 테스트 포트: 차동 모드: 팁-링; 팁-1 - 링-1; 단일 통신용 4선식 케이블의 경우, 팁-링-1, 링-팁-1. 공통 모드: tip-ring 및 tip-1 – 링-1을 접지로 연결하거나 인증되지 않은 장비에 연결된 다른 케이블(함께 나사로 조임)에 연결합니다.
d) 테스트 상태: 이 표준의 요구 사항에 영향을 미칠 수 있는 장비의 모든 상태를 테스트해야 합니다. 정상적인 전원 공급으로 장치 상태를 얻을 수 없는 경우 수동 개입이 필요합니다. 서지가 없는 포트(전화 포트, 보조 포트 및 인증되지 않은 장치에 연결된 포트 포함)는 적절하게 종료되고 정상적인 사용 상태여야 합니다. 장치의 주 전원 공급 장치가 연결 및 분리를 허용하는 경우 전원 코드와 전원 코드를 분리한 상태에서 장치를 테스트해야 합니다.
e) 기준 장비는 유형 B의 서지 에너지를 견딜 수 있어야 하며 영구적인 개방 회로 또는 인터페이스 회로의 단락을 일으키지 않아야 하며 표준 요구 사항에 영향을 미치는 장비 손상을 일으키지 않아야 합니다.

유형 A: 안전 회로에서 개방 회로 또는 접지 단락이 허용되지만 이 고장 모드에서는 사용자가 장비를 사용할 수 없거나 장비에 고장의 명확한 표시(예: 경보 ). 이 경우 사용자는 수리를 위해 즉시 장치를 네트워크에서 분리해야 합니다. 보호 회로를 수리한 후 장비의 성능과 기능이 정상으로 돌아왔습니다.

유형 B: 인증된 터미널 장비 및 보호 회로는 유형 B의 서지 에너지를 견딜 수 있어야 하며 인터페이스 회로의 영구적인 개방 또는 단락을 일으키지 않아야 하며 이 표준의 요구 사항에 영향을 미치는 장비에 손상을 일으키지 않아야 합니다.

Lisun Instruments Limited를(를) 찾았습니다. LISUN GROUP 2003 인치 LISUN 품질 시스템은 ISO9001:2015에 의해 엄격히 인증되었습니다. CIE 회원으로서, LISUN 제품은 CIE, IEC 및 기타 국제 또는 국가 표준을 기반으로 설계되었습니다. 모든 제품은 CE 인증서를 통과했으며 타사 실험실에서 인증했습니다.

우리의 주요 제품은 고니 오 포토 미터, 통합 영역, 분광 방 사계, 서지 발생기, ESD 시뮬레이터 건, EMI 수신기, EMC 시험 장비, 전기 안전 시험기, 환경 챔버, 온도 챔버, 기후 챔버, 열 챔버, 염수 분무 시험, 먼지 테스트 챔버, 방수 시험, RoHS 테스트(EDXRF), 글로우 와이어 테스트   바늘 화염 테스트.

지원이 필요하면 언제든지 저희에게 연락하십시오.
기술 부서 : Service@Lisungroup.com, 셀 / WhatsApp : +8615317907381
영업 부서 : Sales@Lisungroup.com, 셀 / WhatsApp : +8618117273997
