먼지 테스트 및 등급 분석: 혹독한 환경에서 전자 장치의 신뢰성 보장

차례

일상생활에서 전자 및 전기 제품은 일반적으로 일정 수준의 방진 및 방수 기능을 갖추고 있습니다. 이러한 보호 기능은 제품을 혹독한 환경적 영향으로부터 보호하고 장비 수명을 연장하며 적절한 기능을 보장하는 데 필수적입니다. 먼지 테스트는 일반적으로 먼지가 많은 환경에서 전자 제품의 보호 기능을 평가하는 데 사용됩니다. IP(침투 방지) 등급이 높을수록 장치가 외부 환경적 손상을 견딜 수 있는 능력이 향상되었음을 의미합니다. 다음은 방진 테스트 및 관련 표준에 대한 자세한 분석입니다.

IP 보호 등급 개요:
IP 보호 등급은 국제 전기 기술 위원회(IEC) 표준 IEC 60529에 의해 정의되며, 이는 인클로저의 이물질(예: 먼지) 및 물에 대한 보호를 설명합니다. IP 등급 형식은 IPXX이며, 여기서 XX는 각각 고체 및 액체에 대한 보호 수준을 나타내는 두 개의 숫자입니다.

첫 번째 숫자 X는 0~6 범위의 방진 보호 수준을 나타냅니다. 일반적인 방진 보호 수준에는 IP5X 및 IP6X가 있으며 다음과 같이 정의됩니다.

• IP00: 방진 기능 없음.
• IP1X: 50mm 이상의 고체 물체에 대한 보호.
• IP2X: 12.5mm 이상의 고체 물체에 대한 보호.
• IP3X: 2.5mm 이상의 고체 물체에 대한 보호.
• IP4X: 1.0mm 이상의 고체 물체에 대한 보호.
• IP5X: 먼지 유입을 완벽하게 차단할 수는 없지만 장치의 정상적인 작동을 방해하지 않습니다.
• IP6X: 완벽한 방진 기능.

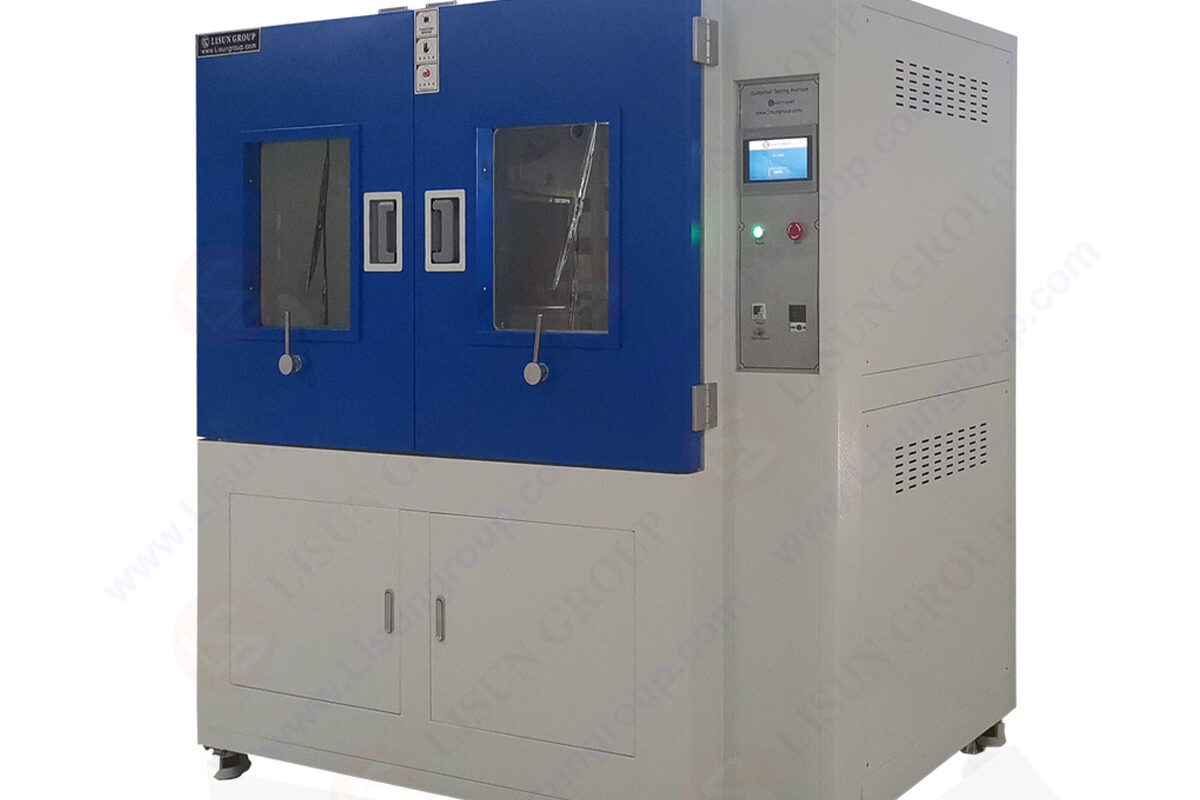

SC-015 방진 테스트 챔버

먼지 테스트 절차

샘플 전처리

• 테스트 요구 사항에 따라 샘플을 처리하여 건조하게 유지합니다.
• 먼지 테스트는 일반적으로 방수 테스트 후에 수행됩니다. 샘플을 완전히 건조시킨 다음 샘플에 넣으십시오. 먼지 시험실.
• 특정 전처리 조건이 명시되지 않은 경우 샘플은 최소 15시간 동안 정상 대기 조건(+35°C ~ +45°C), 상대 습도(75%RH ~ 80%RH) 및 대기압(106kPa ~ 2kPa)에 두어야 합니다.

샘플 배치

• 사전 처리된 샘플을 먼지 테스트 챔버에 넣습니다. 일반적으로 테스트하는 동안 샘플에 전원을 켜서는 안 됩니다.
• 시료의 양은 분진실의 유효 작업 공간의 100/XNUMX을 초과해서는 안 되며, 시료와 분진실 벽 사이의 거리는 최소 XNUMXmm이어야 합니다.

진공 추출

• IP5X(Type 1): 주변 대기압보다 내부 압력이 낮은 샘플의 경우 취약한 부품 근처에 공기 추출 포트를 설치하고 진공 시스템에 연결합니다.
• IP5X(Type 2): 내부 압력이 대기압과 같은 샘플의 경우 진공 추출이 필요하지 않습니다.
• IPX6: Type 1 및 Type 2 인클로저 모두에 진공 추출이 필요합니다.

먼지의 양

먼지통 용량 2mXNUMX당 건조 활석가루 XNUMXkg을 첨가합니다.

먼지 테스트 챔버를 밀봉하세요

먼지가 빠져나가는 것을 방지하기 위해 먼지실의 밀봉이 손상되지 않았는지 확인하세요.

테스트 시작

• 진공 추출이 필요한 샘플의 경우, 제품의 기술적 요구 사항에 맞게 블로워와 진공 시스템을 모두 시작하고 밸브를 조정합니다.
• 진공 추출이 필요하지 않은 샘플의 경우 블로어만 작동하세요.

테스트 종료

• 중간 검사가 필요한 샘플의 경우, 시험 기간에 도달하면 장비를 멈추고 먼지가 완전히 가라앉을 때까지 기다린 후 검사를 실시합니다.
• 중간 검사 요구 사항이 없는 샘플의 경우, 테스트 후 장비를 멈추고 먼지가 가라앉을 때까지 기다린 다음 샘플을 꺼내어 1~2시간 동안 전처리 조건에 두십시오.
