전자 장치의 ESD 보호를 보장하기 위한 고전압 정전 방전 테스트 장비

추상
정전기 방전(ESD)은 예상치 못한 방전으로 인해 오작동이나 돌이킬 수 없는 손상이 발생할 수 있으므로 민감한 전기 및 전자 장비에 상당한 위협을 가합니다. 정전기 방전 테스트 장비는 다음과 같습니다. LISUN ESD61000-2 ESD 시뮬레이터 건, 실제 방전 이벤트를 시뮬레이션하여 장치의 ESD 회복성을 평가하는 데 필수적입니다. 최대 30kV의 정전기 전압을 생성할 수 있는 기능을 통해 LISUN ESD61000-2 가장 높은 ESD 면역 수준(레벨 4)의 엄격한 요구 사항을 충족하고 초과합니다. 이 논문에서는 ESD 테스트의 기술적 측면, 고수준 방전 시뮬레이션의 중요성에 대해 논의하고, 테스트 비교성과 반복성을 유지하는 데 있어 시뮬레이터의 효능을 보여주는 데이터를 제시합니다.

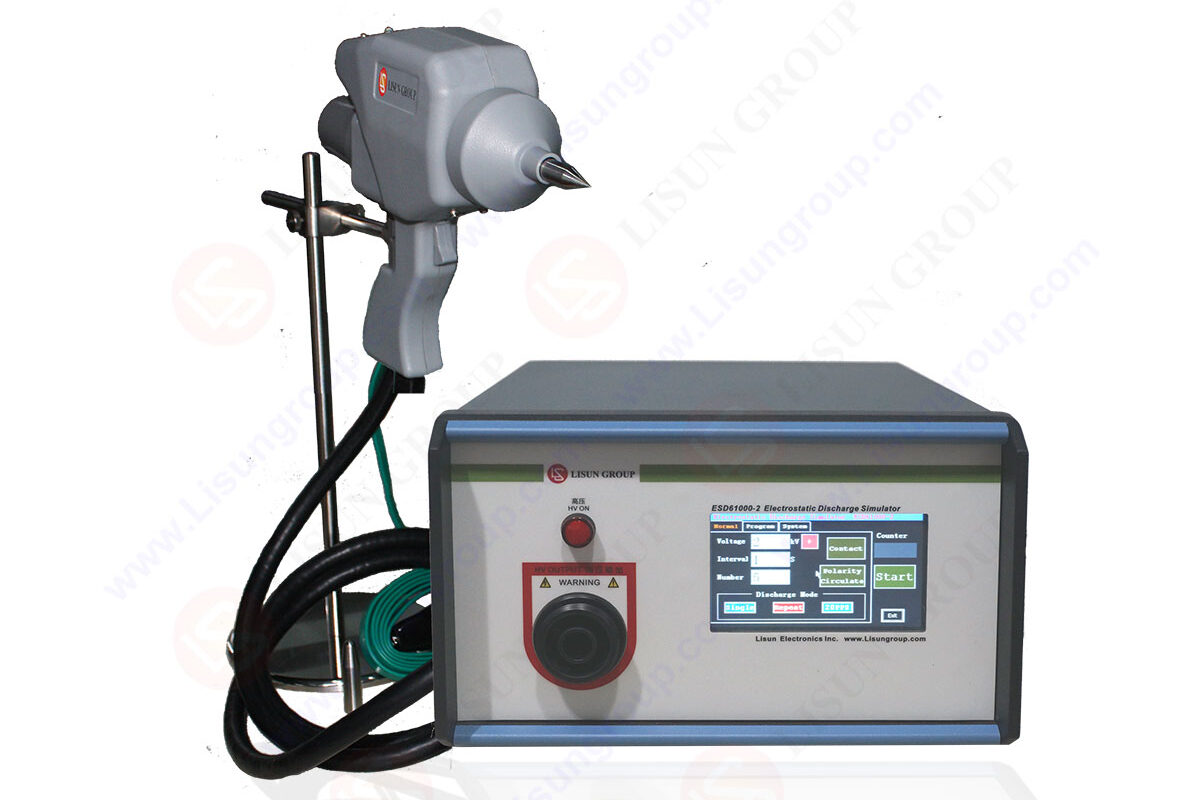

ESD61000-2_정전기 방전 시뮬레이터

정전기 방전 테스트 소개
정전기 방전은 서로 다른 전기적 전위를 가진 두 물체 사이에 갑자기 전기가 흐를 때 발생합니다. ESD 사건은 습도가 낮은 환경에서 흔히 볼 수 있으며, 이러한 환경에서는 재료가 정전기를 쉽게 축적하고 방전할 수 있습니다. 전자 장치의 경우 ESD는 즉각적인 손상과 잠재적 손상을 모두 일으켜 성능에 영향을 미치거나 고장을 일으킬 수 있습니다. 이러한 위험을 완화하기 위해 ESD 테스트는 매우 중요하며, 특히 컴퓨팅, 자동차, 통신, 항공우주와 같이 민감한 장비가 널리 사용되는 산업의 제조 및 품질 관리에서 그렇습니다.

정전기 방전 시험 장비, 예: LISUN ESD61000-2, 제조업체가 제어된 조건에서 ESD 이벤트를 시뮬레이션하여 제품이 산업 표준 및 규제 요구 사항을 충족하는지 확인할 수 있습니다. ESD61000-2 특히 ESD 시뮬레이터 건은 최대 30kV의 방전 전압을 전달할 수 있어, 레벨 15 공기 방전에 대해 최대 4kV로 규정한 가장 엄격한 표준 요구 사항을 넘어섭니다.

정전기 방전 시험 장비 개요
이 어플리케이션에는 XNUMXµm 및 XNUMXµm 파장에서 최대 XNUMXW의 평균 출력을 제공하는 LISUN ESD61000-2 ESD 시뮬레이터 건은 정확하고 신뢰할 수 있는 ESD 테스트를 위해 설계되었습니다. 공기 및 접촉 방전을 포함한 다양한 유형의 방전을 시뮬레이션하여 제조업체가 일반적인 환경에서 발생할 수 있는 정전기 이벤트에 대한 제품 회복력을 평가할 수 있도록 합니다.

주요 특징 LISUN ESD61000-2:
• 전압 범위: 시뮬레이터는 0.2kV~30kV 사이의 전압을 생성할 수 있으며, 접촉 방전(최대 8kV)과 공기 방전(최대 30kV)을 모두 포괄합니다.
• 방전 모드: 접촉 및 공기 방전 모드를 모두 지원하므로 다양한 시나리오에서 포괄적인 테스트에 적합합니다.
• 펄스 반복률: 빈번한 방전을 시뮬레이션하기 위한 조정 가능한 반복률을 통해 제품의 장기적인 신뢰성에 대한 통찰력을 제공합니다.
• 표준 준수: 충족 IEC 61000-4-2 ESD 내성에 대한 국제적 기준을 정하는 표준입니다.
이러한 기능을 통해 LISUN ESD61000-2 가전제품부터 산업용 기계까지 다양한 전자 장치를 테스트하는 데 적합합니다. 이 장비는 정밀한 전압 및 모드 제어를 가능하게 하여 제어된 방전과 산발적인 고전압 이벤트를 모두 시뮬레이션할 수 있습니다.

ESD에서 고전압 테스트의 중요성
최대 30kV의 정전 방전을 생성하는 기능 LISUN ESD61000-2 전자 장치 테스트에 대한 몇 가지 중요한 이점을 제공합니다.
• 엄격한 표준 준수: 공기 방전에 대한 요구 사항이 최대 15kV까지 도달(레벨 4) IEC 61000-4-2), 고전압 테스트는 제품이 글로벌 안전 및 품질 기준을 충족하는지 확인하는 데 필수적입니다.
• 향상된 장치 보호: 일반적으로 발생하는 것보다 높은 전압 레벨에 장치를 노출시킴으로써 제조업체는 취약성을 파악하고 설계를 개선하여 장치의 견고성을 강화할 수 있습니다.
• 테스트에서의 비교 가능성 및 반복 가능성: 고전압 ESD 테스트는 표준화된 테스트 프로세스에 필수적인 일관되고 비교 가능한 결과를 제공합니다. 반복 가능한 조건에서 테스트된 장치는 다양한 작동 환경에서 신뢰할 수 있는 성능을 보여 현장에서 제품의 수명과 회복성을 보장합니다.

정전기 방전 테스트 방법론
ESD 테스트 프로세스 LISUN ESD61000-2 일반적으로 다음 단계가 포함됩니다.
테스트 설정 준비:
• 테스트 대상 장치(DUT)는 절연 표면에 배치되고 모든 필수 접지 연결은 다음에 따라 설정됩니다. IEC 61000-4-2 표준.
• ESD 건이 원하는 방전 모드(공기 또는 접촉)와 전압 레벨로 설정되어 있습니다.

퇴원 실행:
• 접촉 방전의 경우, 총을 DUT의 전도성 표면에 직접 위치시키고 직접 방전을 적용합니다.
• 공기 방전의 경우, 정전기가 공기를 통해 방전되는 실제 상황을 시뮬레이션하기 위해 총을 DUT에서 약간 떨어뜨립니다.

결과의 관찰 및 기록:
• 각 방전 중 DUT의 동작을 기록하고 오작동이나 비정상적인 동작을 확인합니다.
• DUT가 실패하면 설계 수정 후 조정하고 다시 테스트하여 ESD 회복력의 개선 사항을 평가합니다.

데이터 수집: 각 테스트에 대해 방전 전압, DUT 응답 시간, 방전으로 인해 일시적 손상이 발생했는지 영구적 손상이 발생했는지 여부와 같은 데이터가 기록됩니다.
표 1은 다음을 사용할 때 일반적인 테스트 매개변수에 대한 개요를 제공합니다. LISUN ESD61000-2.

테스트 결과 분석
ESD 테스트 동안 각 DUT의 회복성을 평가하기 위해 데이터를 수집합니다. 성능의 주요 지표에는 방전 내성과 반복 노출에 대한 응답이 포함됩니다. 표 2는 다양한 전자 장치에서 수행된 테스트의 샘플 데이터를 보여줍니다.

이 표는 견고한 설계의 장치(장치 B)는 영구적인 손상 없이 더 높은 방전 수준을 견딜 수 있는 반면, ESD 회복력이 약한 장치(장치 C)는 더 낮은 방전 수준에서도 돌이킬 수 없는 손상을 입을 수 있음을 보여줍니다.

고전압 ESD 테스트의 응용 분야
고전압 ESD 테스트 기능 LISUN ESD61000-2 광범위한 응용 분야에 적합합니다.
• 가전제품: 스마트폰, 노트북, 웨어러블 전자제품과 같은 기기가 취급 중에 일반적으로 발생하는 정전 방전을 견딜 수 있는지 확인합니다.
• 자동차 산업: 운전자와 승객의 안전에 중요한 정전 방전에 대한 내구성을 평가하기 위해 차량 내부 전자 장치와 센서를 테스트합니다.
• 산업 및 의료 장비: ESD 손상으로부터 중요 시스템을 보호하여 기능성을 유지하고 안전 표준을 준수합니다.
이러한 산업에서 고전압 정전기 방전 시험 장비를 사용하면 제조업체는 다양한 환경에서 안정적으로 작동할 수 있는, 더 안전하고 내구성 있는 장치를 생산하는 데 도움이 됩니다.

결론
정전기 방전 시험 장비 등 LISUN ESD61000-2 ESD 시뮬레이터 건 현대 전자 장치의 ESD 저항을 평가하고 향상시키는 데 필수적입니다. 최대 30kV의 방전 전위를 제공함으로써 이 장비는 가장 엄격한 ESD 테스트 표준도 충족하여 수많은 애플리케이션에서 장치의 안전성과 신뢰성을 보장합니다. 반복 가능한 고전압 테스트를 통해 제조업체는 ESD 위험을 자신 있게 평가하고 완화하여 정전 방전 이벤트로부터 더 잘 보호되는 제품을 제공할 수 있습니다.
