Sphere 기본 사항 및 응용 프로그램 통합

개요

인간의 눈의 망막에 있는 광수용체 세포는 막대형(원형) 세포와 원뿔형(둥근) 세포의 두 가지 유형으로 나뉩니다. 전자는 감도가 높아 저조도를 감지하고 명암을 구별하는 데 사용되지만 색 지각은 없다. 원뿔형(둥근) 세포는 감도가 낮아 강한 빛을 감지하고 색을 인지하는 데 사용됩니다. 광수용체 세포는 파장에 따라 감도가 다르며, 원추세포의 감도는 555nm에서 가장 높으며 이를 스펙트럼 광효율 V(λ)라고 합니다. 측광과 방사 측정 간의 관계: 측광(λ) = Km · V(λ) · 방사 측정(λ) Km = 683lm · W-1.

빛난 유출

인간의 시각 시스템이 느낄 수 있는 광속(파워) 부분의 크기, 단위는 lm입니다. 그만큼 광속 광원의 는 공간의 모든 방향에서 광원에 의해 방출되는 광도의 합입니다. 그 개략도는 다음과 같습니다.

빛의 세기

주어진 방향에서 이 방향을 포함하는 입체각 요소에서 광원에 의해 방출된 광속 dΦ는 칸델라 cd 단위의 입체각 요소 dΩ으로 나뉩니다. 그 개략도는 다음과 같습니다.

조명

표면의 한 지점에서의 조도는 빈의 면적으로 나눈 지점을 포함하는 빈에 입사하는 광속의 몫입니다. 조도의 미터법 단위는 lx(lm/m2)입니다.

휘도

광원의 발광면 상의 한 점의 밝기는 주어진 방향에서 표면 요소의 광도를 주어진 방향에 수직인 평면 상의 표면 요소의 직교 투영 면적으로 나눈 몫이고, 단위는 cd/m2입니다.

색온도, 상관 색온도

광원에서 방출되는 빛의 색이 특정 온도에서 흑체에서 방출되는 빛의 색과 정확히 같을 때 흑체의 온도를 광원의 색온도라고 하고 단위는 K 대부분의 인공 광원에서 방출되는 빛의 색상은 특정 온도에서 흑체가 방출하는 빛의 색상과 정확히 같을 수 없으므로 색온도로 표현할 수 없습니다. 상관 색온도는 광원에서 방출되는 빛이 특정 온도에서 흑체에서 방출되는 빛의 색과 가장 가까울 때를 나타내는데 사용되며, 흑체의 온도를 상관 색온도라고 합니다. 광원에서 방출되는 빛의 단위는 K입니다.

주파장, 색순도

모든 색상은 특정 스펙트럼 색상과 기준 광원을 일정 비율로 혼합하여 일치하는 색상으로 간주할 수 있습니다. 이 스펙트럼 색상은 색상의 지배적인 파장입니다. 측정된 광원의 색도 좌표가 얻어지면 CIE1931 색도 다이어그램에서 E 광원의 색좌표점에서 측정된 광원의 색좌표점까지 직선이 그려지고 파장 값 연장된 직선이 스펙트럼 궤적과 교차하는 곳을 측정 광원의 주파장이라고 합니다. 일반적으로 측정된 광원의 색좌표점만 스펙트럼 궤적에 인접합니다. 샘플의 색상이 주파장의 스펙트럼 색상에 가까운 정도는 샘플 색상의 순도를 백분율로 표시한 것입니다.

연색성 및 연색성 지수

다른 광원 아래에서 사람의 눈에 보이는 물체의 색상이 변경되고 물체의 색상이 왜곡됩니다. 물체의 색상에 영향을 미치는 이러한 특성을 광원의 연색성이라고 합니다. 아래의 조명 연색성이 좋은 광원의 경우 물체의 색 왜곡이 적습니다. 1974년 CIE는 광원의 연색성을 정량적으로 평가하기 위해 "테스트 색상" 방법을 권장했습니다. 연색성 지수로 표현되는 연색성. CIE는 완전한 방열기를 기준 광원으로 사용하고 연색 지수를 100으로 설정하고 테스트용 표준 샘플 총 14종(중국 15종)을 지정한다고 규정하고 있다.

진동수

주파수는 테스트할 조명 제품의 광 출력 주파수를 나타냅니다.

플리커 인덱스

　 깜박임 지수 는 조명 제품의 광 출력의 한 사이클에서 광 출력 파형의 전체 면적으로 나눈 평균 광 출력 레벨 이상의 면적으로 표현됩니다. 즉,

깜박임 비율 및 변조 깊이

플리커 지수는 조명 제품의 광 출력의 한 사이클에서 광 출력의 평균 레벨 이상의 면적을 광 출력 파형의 총 면적으로 나눈 것으로 표현된다. 즉,

LISUN 해법

Solution 1 (중소 제조소 또는 일반 시험소에 적합)

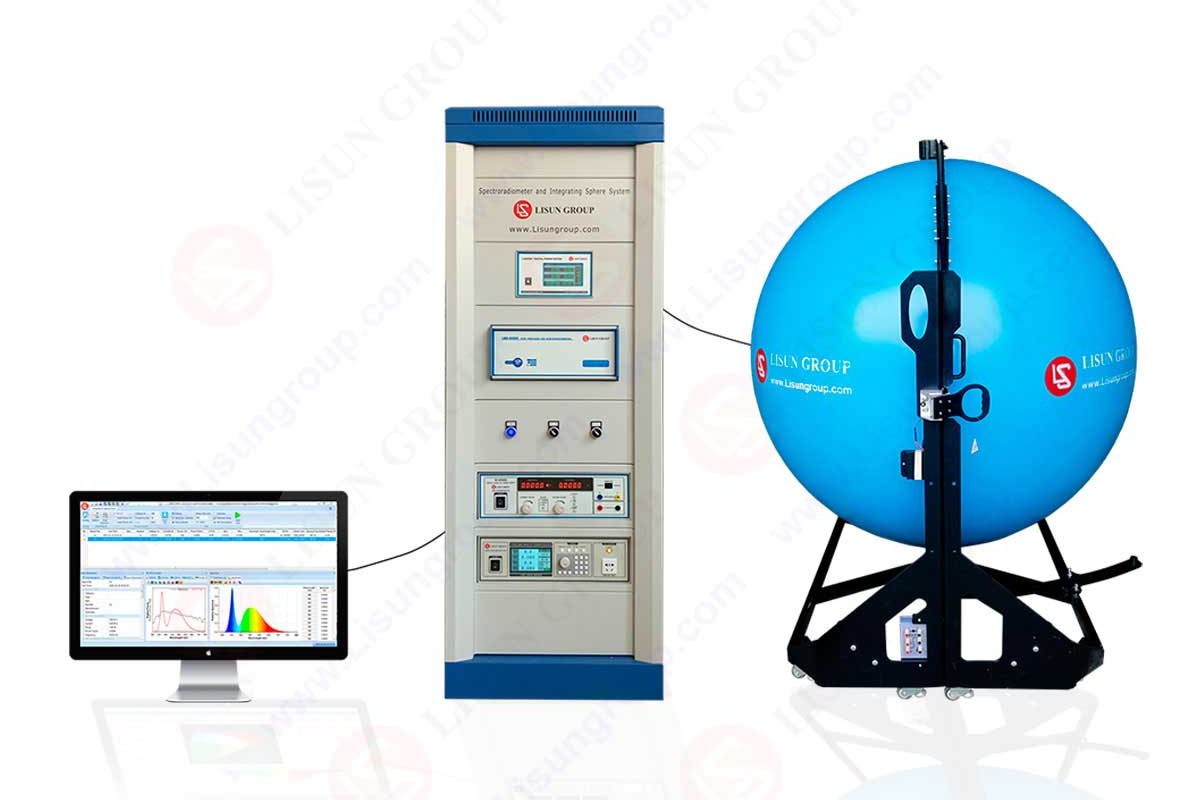

시스템 구성:고정밀 CCD 분광 방 사계 (LMS-9000C), 광섬유 (CFO-1.5M), 디지털 파워 미터(LS2050B/LS2050C/LS2012), 직류 전원 (DC 시리즈), 교류 전원 (LSP-500VARC or LSP-500VARC-Pst), 통합 영역 (IS-1.5MA 과 IS-0.3M), 표준 광원 (SLS-50W 과 SLS-10W), 19 인치 캐비닛(CASE-19IN). 여기에서 세부 PDF를 다운로드할 수 있습니다. LPCE-2 (LMS-9000C) 고정밀 CCD 분광 방 사계 통합 구 시스템 브로슈어

LPCE-2 통합 구 분광복사계 LED 테스트 시스템은 단일 LED 및 LED 조명 제품의 조명 측정을 위한 것입니다. LED의 품질은 측광, 비색 및 전기 매개변수를 확인하여 테스트해야 합니다. 에 따르면 CIE 177, CIE84,  CIE-13.3, IES LM-79-19, 광학 공학 -49-3-033602, 위원회 위임 규정(EU) 2019/2015, IESNA LM-63-2 과 ANSI-C78.377, SSL 제품을 테스트하려면 적분구가 있는 배열 분광복사계를 사용하는 것이 좋습니다. 그만큼 LPCE-2 시스템이 적용되어 있습니다. LMS-9000C 고정밀 CCD 분광 방 사계 or LMS-9500C 과학 등급 CCD 분광복사계 및 홀더 베이스가 있는 성형 적분구. 이 구체는 더 둥글고 테스트 결과는 기존보다 더 정확합니다. 적분 구.

대책 :
• 비색계 : 색도 좌표, CCT, 색비, 피크 파장, 반 대역폭, 주 파장, 색 순도, CRI, CQS, TM-30 (Rf, Rg), 스펙트럼 테스트
• 측광: 광속, 발광 효율, 복사 전력, EEI, 에너지 효율 등급, 동공 플럭스, 동공 플럭스 효율, 동공 인자, Cirtopic Flux, 식물 성장 램프 PAR 및 PPF
• 전기 : 전압, 전류, 전력, 역률, 변위 계수, 고조파
• LED 광학 유지 보수 테스트 : Flux VS 시간, CCT VS 시간, CRI VS 시간, Power VS 시간, 역률 VS 시간, Current VS 시간 및 Flux Efficiency VS 시간.

솔루션 2(대부분의 LED 공장 및 예산이 부족한 고객에게 적합)

구체 시스템 구성:
CCD 분광 방 사계 (LMS-7000), 광섬유 (CFO-1.5M), 디지털 파워 미터 (LS2008R), 직류 전원 (DC-S 시리즈), 교류 전원 (LSP-500VAS), 통합 영역 (IS-1.5MA-CASE 과 IS-0.3M), 표준 광원 (SLS-50W 과 SLS-10W)

LPCE-3 CCD 입니다 분광 복사계 통합 구 LED 테스트를 위한 컴팩트 시스템. 단일 LED 및 LED 등기구의 측광, 비색 및 전기 측정에 적합합니다. 측정된 데이터는 다음 요구 사항을 충족합니다. CIE 177, CIE84,  CIE-13.3, 위원회 위임 규정(EU) 2019/2015, IES LM-79-19, 광학 공학 -49-3-033602, IESNA LM-63-2, ANSI-C78.377 및 GB 표준

측정:
• 비색계 : 색도 좌표, CCT, 색비, 피크 파장, 반 대역폭, 주 파장, 색 순도, CRI (Ra, R1 ~ R15), 스펙트럼 테스트, TM30 (Rf, Rg), CQS
• 광도계 : Luminous Flux, Luminous Efficiency, Radiant Power, EEI, PAR, PPF
• 전기 : 전압, 전류, 전력, 역률, 고조파 (옵션)

Lisun Instruments Limited를(를) 찾았습니다. LISUN GROUP 2003 인치 LISUN 품질 시스템은 ISO9001:2015에 의해 엄격히 인증되었습니다. CIE 회원으로서, LISUN 제품은 CIE, IEC 및 기타 국제 또는 국가 표준을 기반으로 설계되었습니다. 모든 제품은 CE 인증서를 통과했으며 타사 실험실에서 인증했습니다.

우리의 주요 제품은 고니 오 포토 미터, 통합 영역, 분광 방 사계, 서지 발생기, ESD 시뮬레이터 건, EMI 수신기, EMC 시험 장비, 전기 안전 시험기, 환경 챔버, 온도 챔버, 기후 챔버, 열 챔버, 염수 분무 시험, 먼지 테스트 챔버, 방수 시험, RoHS 테스트(EDXRF), 글로우 와이어 테스트 과 바늘 화염 테스트.

지원이 필요하면 언제든지 저희에게 연락하십시오.
기술 부서 : Service@Lisungroup.com, 셀 / WhatsApp : +8615317907381
영업 부서 : Sales@Lisungroup.com, 셀 / WhatsApp : +8618117273997

태그 :LPCE-2 (LMS-9000) , LPCE-3
