ESD 시험, 또한 ~으로 알려진 정전기 방전 테스트, 많은 상품에 중요합니다. 전하를 띤 물체 사이의 갑작스러운 전기 교환을 ESD라고 합니다. 접촉, 절연 파괴 또는 전기 단락은 모두 이 정전기 전송의 잠재적 원인입니다.
ESD 시뮬레이터
ESD 시뮬레이터이라고도하는 ESD 총, 주로 주변에 지어졌습니다. IEC 61000-4-2 대부분의 상업용 응용 분야에서 사용되는 펄스 기준입니다. 이는 테스트 레벨, 파형 사양 및 장비 설계를 나타냅니다. 표준 또는 테스트 기준을 충족하는 핵심 요소는 테스트에 사용되는 전류 파형입니다. ESD 시험. 가장 널리 사용되는 상용 표준으로, IEC 61000-4-2에서는 접점 방전 상승 시간을 0.8ns로 지정하고 전류 요구 사항을 60ns 및 30ns로 지정합니다. ESD 시뮬레이터 or ESD 총 ESD 이벤트와 관련된 전압, 전류 및 파형 요구 사항을 시뮬레이션하는 데 사용되는 도구입니다.

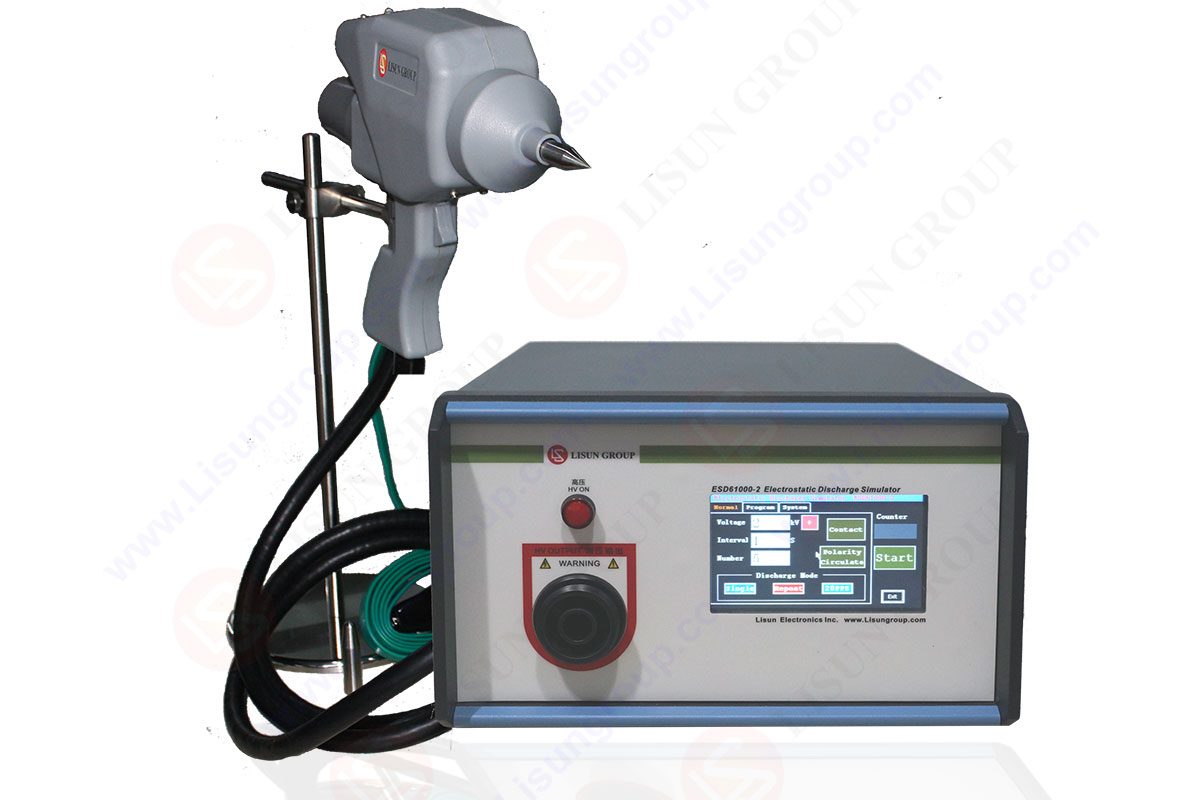

ESD61000-2_정전기 방전 시뮬레이터
많은 제조업체가 있지만 시뮬레이터는 일반적으로 최대 방전 전압(15~30kV)과 저항-커패시턴스 조합으로 분류됩니다. 공기 방전이 가장 높은 전압 요구 사항을 갖는다는 점을 감안할 때 최대값은 일반적으로 이 애플리케이션에 대해 릴레이됩니다. 종종 RC 네트워크로 알려진 저항 커패시턴스 네트워크는 다양한 테스트 요구 사항을 충족하기 위해 변경할 수 있지만 자주 접촉 팁입니다. 일반적으로 네트워크 자체는 여러 표준 및 고유 설정에서 별도로 구매할 수 있습니다.
ESD의 위험성은 무엇입니까?
ESD는 꽤 자주 발생합니다. 정전기 방전은 큰 영향을 미칠 수 있습니다. 불행히도 이것은 듣거나 볼 수 없는 매우 낮은 수준의 ESD가 있거나 번개나 전기 스파크와 같은 매우 높은 수준의 ESD가 있는 경우에 해당됩니다. 정전기 방전으로 인해 발생할 수 있는 문제는 많습니다. 기계적 고장, 석탄 분진 폭발, 연료 증기 폭발 및 물리적 손상은 그 중 일부에 불과합니다. ESD는 다른 기계적 결함 중에서 접촉 스파이크, 접합 손상, 금속 침투 및 게이트 산화물 손상을 초래할 수 있습니다.
ESD 테스트란 무엇입니까?
전자기 적합성 테스트는 ESD 시험 (EMC 테스트). ESD 시험 장비가 사용 중이거나 운송되는 동안 발생할 수 있는 다양한 정전기 영향을 모방합니다. 제품의 ESD 보호 영역 및 절차 준수 여부는 정전기 방전 테스트에 의해 결정됩니다.
ESD는 접촉이나 공기를 통해 퍼질 수 있습니다. 가장 인기있는 ESD 테스트 인체접근시험이다. 이 테스트는 전기 에너지를 전자 부품에 방출하는 인간의 영향을 모방합니다. 이 에너지는 정적 축적입니다.
정전기 방전 표준 테스트 절차
두 ESD 테스트 절차가 존재합니다. 공기 방식과 접촉 방식은 두 가지 옵션입니다. 에어 어프로치를 사용할 때 ESD 시험, 충전된 발전기 또는 방전 대상, 예를 들어 ESD 총, 테스트 중인 장비 방향으로 이동합니다. 여러 요인이 영향을 미칠 수 있습니다. ESD 테스트. 여기에는 온도, 습도 및 방전 대상이 테스트 기기에 접근할 때의 속도가 포함됩니다. 낮은 온도 및 낮은 습도 설정은 ESD 사고에 훨씬 더 유리합니다.
접촉 방식 ESD 시험 습도 및 온도와 같은 환경 변수의 영향을 줄이는 데 도움이 됩니다. 이 테스트를 수행하기 위해, ESD 발생기 테스트 대상에 가까이 있어야 합니다. 전체 시험 동안 이 연락은 유지됩니다. 이 테스트 방법이 환경 조건 전반에 걸쳐 일관되는 경우가 많지만 접촉 ESD는 거의 자발적으로 발생하지 않습니다.
An ESD 테스트 장치가 테스트 사양 및 제조업체의 작동 지침에 따라 적절하게 작동하는지 확인합니다. ESD 시험 일반적으로 제품 인증 준수를 위한 광범위한 EMC 테스트 전략의 작은 구성 요소입니다.
ESD 내성이란 무엇입니까?
제품을 설계할 때 ESD 내성과 ESD 보호를 고려해야 합니다. 전자 제품 생산자는 이 단계에서 ESD 감소 전략을 선택해야 합니다. 또한, 제품이 ESD를 유발할 가능성이 있는지 아니면 영향을 받기 쉬운지 여부를 알아야 합니다. 이러한 예방 조치에는 정전기가 없는 정전기 보호 구역을 만들고 습도를 관리하며 충전량이 높은 물질을 피하는 것과 같은 충전 방지 기술을 채택하는 것이 포함될 수 있습니다. 또 다른 선택은 인력을 접지하거나 정전기 방지 장비를 의무화하는 것과 같이 정전기를 줄이기 위한 조치를 취하는 것입니다.
전문 정전기 방전 실험실 테스트
ESD 테스트 서비스를 제공하는 많은 연구소가 있습니다. 이러한 실험실은 해당 제품의 선례를 설정하는 데 사용할 수 있는 제품에 필요한 테스트를 수행하는 데 필요한 시설과 필요한 기술을 갖추고 있습니다. 이러한 테스트는 자연적으로 발생하는 ESD에 직면했을 때 장치의 품질과 신뢰성을 보장합니다.
정전기 방전 테스트 사양
• IEC 61000-4-2 - 정전기 방전 (ESD)
• MIL-STD-331
• MIL-STD-461G
• MIL-STD-464C
• ANSI C63.16
• CE 마크
• ISO 13766
• ISO/TR 10605
• RTCA/DO-160C, D, E, FG
• SAE J1113-13
자주 묻는 질문
정전기 방전 건의 용도는 무엇입니까?
정전기 방전 시뮬레이터의 최대 정전기 전압은 최대 30kv가 될 수 있으며, 이는 가장 가혹한 표준 등급의 정전기 전압 요구 사항을 충족하기에 충분합니다(등급 4 공기 방전 정전기 전압 요구 사항은 15KV임). 그만큼 ESD 테스트 권총은 대부분의 전기 및 전자 장비의 정전기 방전 테스트에 사용할 수 있으며 테스트 비교 가능성 및 재현성을 보장합니다.
정전기 방전 테스트 란 무엇입니까?
인체에 의해 물체에 또는 두 물체 사이에 발생하는 정전기는 전기 및 전자 장비 회로의 오작동을 유발하거나 손상을 일으킬 수 있습니다. 그만큼 ESD 발생기 ESD 성능을 측정하고 전기 및 전자 장치를 평가하기 위한 것입니다. LCD 터치스크린은 LISUN ESD61000-2/ESD61000-2A 이중 언어(영어 및 중국어)입니다.
ESD 프로세스란?
정전기 방전 (ESD) 접촉, 전기 단락 또는 절연 파괴에 의해 유도된 두 개의 전기적으로 대전된 물체 사이에 짧은 전기 흐름입니다. 정전기는 TRIBO 충전 또는 정전기 유도를 통해 생성할 수 있습니다.
